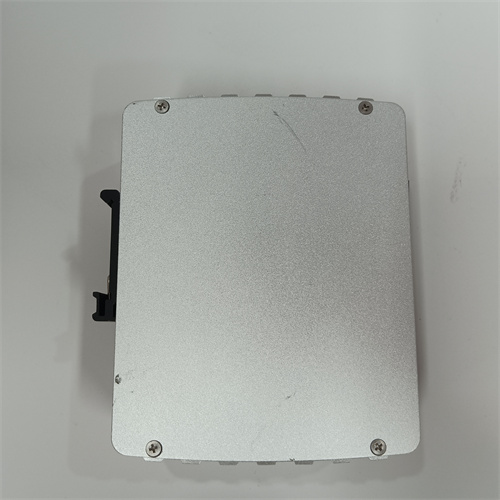

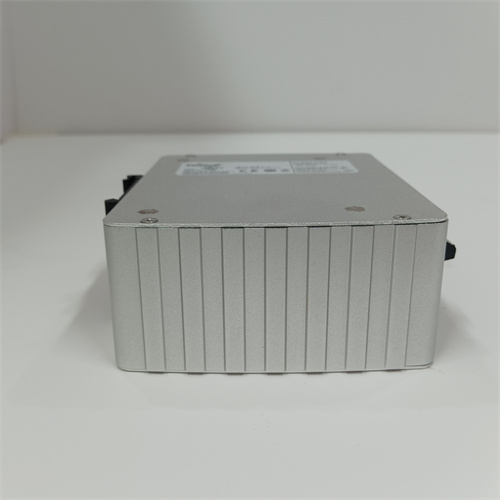

Обзор продукта: PROSOFT PLX31-EIP-ASCII
Технические параметры PROSOFT PLX31-EIP-ASCII
- Поддерживаемые протоколы и интерфейсы:
- PROSOFT PLX31-EIP-ASCII работает с протоколом Ethernet/IP (соответствует стандарту ODVA) для связи с ПЛК Allen-Bradley ControlLogix, CompactLogix, Micro800 и ASCII-интерфейсом (RS-232/422/485) для подключения устройств;
- Скорость Ethernet/IP: до 100 Мбит/с (полу Duplex/полный Duplex), скорость ASCII-интерфейса: 300 бит/с – 115200 бит/с (настраиваемая), количество портов: 1 Ethernet-порт, 1 RS-232/422/485-порт.
- Характеристики передачи данных:
- Максимальный размер пакета данных Ethernet/IP: 1500 байт, максимальный размер ASCII-строки: 255 символов;
- Задержка передачи данных: ≤10 мс (для Ethernet/IP), ≤5 мс (для ASCII), обеспечивая режим реального времени для большинства промышленных задач.
- Эксплуатационные характеристики:
- Питание: 24 В DC (диапазон 10–30 В DC), потребляемый ток ≤150 мА;
- Степень защиты IP20 (для монтажа в щитах управления), рабочая температура -20 °C до +60 °C, относительная влажность ≤95% (без конденсации);
- galvanische изоляция RS-232/422/485-порта (250 В AC/1 мин) и защита от электромагнитных помех по стандарту EN 61000-6-2.
Преимущества и особенности PROSOFT PLX31-EIP-ASCII
- Универсальная совместимость с ASCII-устройствами:
PROSOFT PLX31-EIP-ASCII подключается к любым устройствам с ASCII-интерфейсом — от старых терминалов управления станками до современных сканеров штрихкодов. Он поддерживает все стандартные форматы ASCII-строк (с разделителями, контрольными суммами) и позволяет настраивать пользовательские правила конвертации данных, что избавляет от необходимости замены дорогого оборудования на новое с Ethernet/IP-интерфейсом.
- Простота конфигурации через специализированное ПО:
Настройку шлюза выполняют через бесплатное ПО ProSoft Configuration Builder (PCB) — графический интерфейс позволяет быстро задать параметры Ethernet/IP (IP-адрес, подключение к ПЛК), ASCII (скорость, паритет, формат строк) и правила сопоставления данных (какие байты ASCII преобразуются в теги ПЛК). Нет необходимости программирования — достаточно выбрать готовые шаблоны для распространённых устройств.
- Надёжность и защита данных:
PROSOFT PLX31-EIP-ASCII включает функцию проверки целостности данных (контрольные суммы для ASCII-строк, проверка пакетов Ethernet/IP) и автоматическое восстановление связи при разрыве — предотвращает потерю данных и ложные команды к устройству. Это критически важно для пищевых линий или логистических систем, где ошибка данных может привести к браку или задержкам.
Примеры применения PROSOFT PLX31-EIP-ASCII
- Логистика: Сканеры штрихкодов в складе:
В распределительном складе PROSOFT PLX31-EIP-ASCII соединяет мобильные сканеры штрихкодов (с ASCII-интерфейсом RS-232) с ПЛК Allen-Bradley CompactLogix. Шлюз преобразует ASCII-строки (данные о штрихкоде товара) в формат Ethernet/IP и передаёт их в ПЛК, который обновляет базу данных о наличии товаров. При ошибке сканирования шлюз отправляет обратную команду ASCII на сканер (сигнал ошибки), информируя оператора. Детали реализаций можно посмотреть по ссылке на PROSOFT PLX31-EIP-ASCII (здесь будет ваша предоставленная ссылка).
- Пищевая промышленность: Терминалы упаковочных машин:
На линии упаковки чипсов PROSOFT PLX31-EIP-ASCII интегрирует старые терминалы управления упаковочными машинами (ASCII-интерфейс RS-485) с ПЛК Allen-Bradley ControlLogix. ПЛК отправляет через шлюз ASCII-команды (например, “SET_SPEED=50” — установить скорость 50 упаковок в минуту), а терминал передает обратно данные о количестве упакованных товаров (ASCII-строка “COUNT=1200”), которые преобразуются в теги ПЛК для отображения в SCADA-системе.
Сравнение с конкурентами и рекомендации по выбору
| Параметр сравнения | PROSOFT PLX31-EIP-ASCII | Siemens SCALANCE XB-200 (с модулем RS-485) | Allen-Bradley 1756-ENBT (с модулем 1756-SP) |
|---|---|---|---|
| Основная функция | Конвертация Ethernet/IP ↔ ASCII | Общий сетевой шлюз (не специализирован для ASCII) | Интеграция с ПЛК Allen-Bradley (требует программирования) |
| Легкость конфигурации | ПО с шаблонами, без программирования | Требует настройки через TIA Portal | Требует программирования в RSLogix |
| Поддержка ASCII-форматов | Все стандартные + пользовательские | Только базовые | Только через пользовательские программы |
| Стоимость | Средняя | Высокая (шлюз + модуль) | Очень высокая (ПЛК + модуль) |
- Выбирайте PROSOFT PLX31-EIP-ASCII если вам нужно специализированное решение для конвертации Ethernet/IP ↔ ASCII с простой настройкой и низкой стоимостью — идеально для интеграции старых ASCII-устройств с современными ПЛК Allen-Bradley.
- Для систем на базе Siemens ПЛК можно рассмотреть SCALANCE XB-200, но учтите, что он не специализирован для ASCII и потребует дополнительной настройки через TIA Portal.
- Перед покупкой подтвердите тип интерфейса ASCII-устройства (RS-232/422/485) и требования к задержке передачи данных, а также изучите детальные спецификации по ссылке на PROSOFT PLX31-EIP-ASCII (здесь будет ваша предоставленная ссылка).
Важные примечания при использовании PROSOFT PLX31-EIP-ASCII
- Проверка параметров ASCII-устройства:
Перед подключением убедитесь, что параметры ASCII-интерфейса шлюза (скорость, паритет, количество стоп-битов) полностью совпадают с параметрами устройства — расхождение приведёт к искажению данных или разрыву связи.
- Определение правил сопоставления данных:
В ProSoft Configuration Builder тщательно настройте, какие байты ASCII-строки соответствуют каким тегам ПЛК (например, байты 1–5 — количество товара, байты 6–8 — код ошибки). Неправильное сопоставление приведёт к неверной обработке данных в ПЛК.
- Регулярное обновление прошивки:
Раз в 6–12 месяцев обновляйте прошивку шлюза через ProSoft Configuration Builder — новые версии исправляют ошибки работы, улучшают совместимость с новыми версиями ПЛК и добавляют новые функции (например, поддержку расширенных ASCII-форматов).
