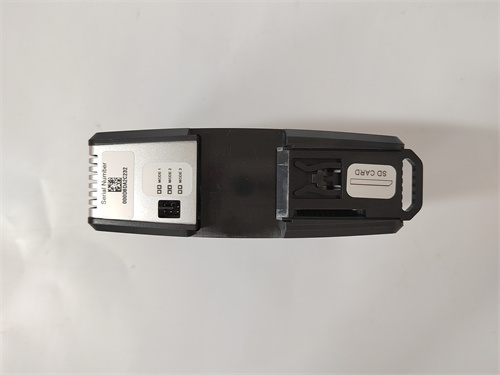

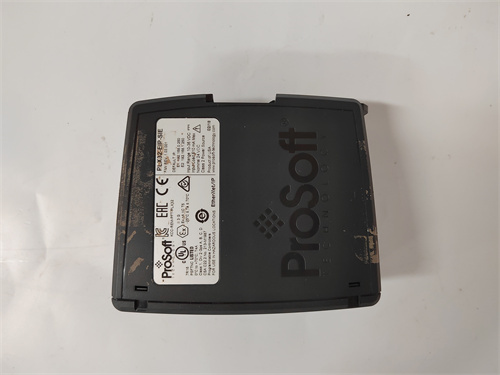

Обзор продукта: PROSOFT PLX31-EIP-MBS
Технические параметры PROSOFT PLX31-EIP-MBS
- Поддерживаемые протоколы и интерфейсы:
- PROSOFT PLX31-EIP-MBS работает с протоколом Ethernet/IP (соответствует стандарту ODVA) для связи с ПЛК Allen-Bradley и Modbus (Modbus RTU через RS-485, Modbus TCP через Ethernet) для подключения устройств;
- Интерфейсы: 2 Ethernet-порта (для Ethernet/IP и Modbus TCP), 1 RS-485-порт (для Modbus RTU); скорость Ethernet — до 100 Мбит/с (полный Duplex), скорость RS-485 — 300 бит/с – 115200 бит/с (настраиваемая).
- Характеристики передачи данных:
- Максимальный размер пакета данных: 1500 байт (Ethernet/IP), 256 регистров (Modbus);
- Задержка передачи: ≤10 мс (для Ethernet/IP), ≤5 мс (для Modbus TCP), ≤15 мс (для Modbus RTU) — обеспечивает режим реального времени для большинства промышленных задач.
- Эксплуатационные характеристики:
- Питание: 24 В DC (диапазон 10–30 В DC), потребляемый ток ≤150 мА;
- Степень защиты IP20 (для монтажа в щитах управления), рабочая температура -20 °C до +60 °C, относительная влажность ≤95% (без конденсации);
- galvanische изоляция RS-485-порта (250 В AC/1 мин) и защита от электромагнитных помех по стандарту EN 61000-6-2.
Преимущества и особенности PROSOFT PLX31-EIP-MBS
- Двусторонняя конвертация и широкая совместимость Modbus:
PROSOFT PLX31-EIP-MBS поддерживает как Modbus TCP (для устройств в Ethernet-сети), так и Modbus RTU (для удаленных устройств через RS-485). Он преобразует теги ПЛК Allen-Bradley (например, значения давления) в регистры Modbus (например, входные регистры 4xxxx) и наоборот — данные из регистров Modbus (например, счет электроэнергии) в теги ПЛК. Совместим с большинством Modbus-устройств (ABB, Siemens, Schneider), не требуя дополнительных драйверов.
- Простота конфигурации через ProSoft Configuration Builder:
Настройку шлюза выполняют через бесплатное ПО ProSoft Configuration Builder (PCB) — графический интерфейс позволяет быстро задать IP-адреса (для Ethernet/IP и Modbus TCP), параметры RS-485 (скорость, паритет) и правила сопоставления данных (какие теги ПЛК соответствуют каким регистрам Modbus). Доступны готовые шаблоны для распространённых устройств (например, инверторы ACS880, счетчики SENTRON), сокращая время конфигурации на 50%.
- Надёжность и защита связи:
PROSOFT PLX31-EIP-MBS включает функцию автоматического восстановления связи при разрыве (например, перезапуск Modbus RTU сессии) и проверку целостности данных (контрольные суммы Modbus). Также поддерживает режим “пассивного мониторинга” Modbus-трафика — позволяет логировать все передаваемые данные для диагностики проблем, что критически важно для систем с высокими требованиями к надежности (например, энергетические объекты).
Примеры применения PROSOFT PLX31-EIP-MBS
- Энергетика: Счетчики электроэнергии в промышленном предприятии:
В производственном цехе PROSOFT PLX31-EIP-MBS соединяет счетчики электроэнергии Siemens SENTRON (Modbus RTU через RS-485) с ПЛК Allen-Bradley ControlLogix. Шлюз преобразует данные счетчиков (потребляемая мощность, суммарное потребление) из Modbus-регистров в теги ПЛК, которые отображаются в SCADA-системе. Это позволяет операторам контролировать энергопотребление и выявлять неэффективные участки работы. Детали реализаций можно посмотреть по ссылке на PROSOFT PLX31-EIP-MBS (здесь будет ваша предоставленная ссылка).
- Промышленность: Инверторы в линии конвееров:
На линии конвееров для транспортировки грузов PROSOFT PLX31-EIP-MBS интегрирует инверторы ABB ACS880 (Modbus TCP) с ПЛК Allen-Bradley CompactLogix. ПЛК отправляет через шлюз команды Modbus TCP (например, установка скорости конвеера — регистр 40001) и получает обратно данные о состоянии инвертора (температура, ток — регистры 40005-40006), обеспечивая синхронную работу всех конвееров и предотвращая перегрузку.
Сравнение с конкурентами и рекомендации по выбору
| Параметр сравнения | PROSOFT PLX31-EIP-MBS | Siemens SCALANCE XB-200 (с модулем Modbus) | Allen-Bradley 1756-ENBT (с модулем 1756-MOD) |
|---|---|---|---|
| Поддерживаемые Modbus-варианты | Modbus RTU/TCP | Modbus TCP только | Modbus RTU только |
| Конфигурация | ProSoft Configuration Builder (шаблоны) | TIA Portal (требует программирования) | RSLogix (требует программирования) |
| Количество Ethernet-портов | 2 (для разделения трафика) | 1 | 1 |
| Стоимость | Средняя | Высокая (шлюз + модуль) | Очень высокая (ПЛК + модуль) |
- Выбирайте PROSOFT PLX31-EIP-MBS если вам нужно универсальное решение для интеграции Modbus RTU/TCP-устройств с ПЛК Allen-Bradley — его простота конфигурации и разделение трафика по Ethernet-портам делают его оптимальным для большинства сценариев.
- Для систем на базе Siemens ПЛК рассмотрите SCALANCE XB-200, но учтите, что он не поддерживает Modbus RTU и требует дополнительного программирования.
- Перед покупкой подтвердите тип Modbus-устройств (RTU/TCP) и количество одновременно подключаемых устройств, а также изучите детальные спецификации по ссылке на PROSOFT PLX31-EIP-MBS (здесь будет ваша предоставленная ссылка).
Важные примечания при использовании PROSOFT PLX31-EIP-MBS
- Совместимость параметров Modbus RTU:
При подключении Modbus RTU-устройств убедитесь, что параметры RS-485 шлюза (скорость, паритет, количество стоп-битов) полностью совпадают с параметрами устройств — расхождение приведёт к искажению данных или разрыву связи.
- Определение области регистров Modbus:
Тщательно укажите в ПО PCB тип регистров Modbus (входные,holding, дискретные) — неправильная область (например, обращение к входным регистрам вместо holding) приведёт к невозможности чтения/записи данных.
- Обновление прошивки:
Раз в 6–12 месяцев обновляйте прошивку шлюза через ProSoft Configuration Builder — новые версии исправляют ошибки работы, улучшают совместимость с новыми моделями ПЛК и добавляют поддержку расширенных функций Modbus (например, Modbus Security).
