Описание

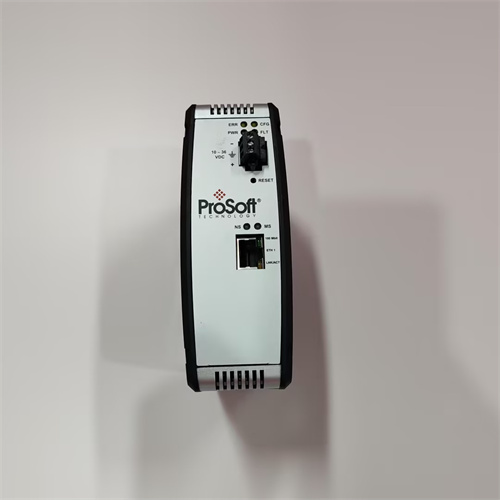

PROSOFT PLX31-MBTCP-MBS4 — это универсальный модуль шлюза протоколов для промышленной автоматизации, разработанный для обеспечения бесшовной интеграции оборудования с разными версиями протокола Modbus (Modbus TCP/IP и Modbus RTU/ASCII) в распределенных системах. Он сочетает в себе поддержку до 4 серийных портов Modbus RTU/ASCII и Ethernet-порта Modbus TCP/IP, высокую отказоустойчивость и простоту настройки, становясь ключевым компонентом для решения задач интероперабельности в критических промышленных приложениях — от энергетики и нефтегазовой отрасли до машиностроения и логистики. Благодаря гибкой конфигурации и совместимости с ведущими брендами ПЛК (Siemens, Allen-Bradley, ABB), PROSOFT PLX31-MBTCP-MBS4 гарантирует стабильную передачу данных в реальном времени, оптимизацию управления процессами и снижение затрат на модернизацию существующих систем.
Основные технические характеристики
| Категория | Детали |
|---|---|
| Тип устройства | Модуль шлюза протоколов Modbus (TCP/IP ↔ RTU/ASCII) для промышленной автоматизации |
| Основная функция | Преобразование данных между протоколами Modbus TCP/IP (сетевое) и Modbus RTU/ASCII (серийное), интеграция оборудования с разными интерфейсами |
| Поддерживаемые протоколы | – Modbus TCP/IP (Client/Master, Server/Slave)
– Modbus RTU/ASCII (Master, Slave) – Поддержка функций Modbus: 01 (Чтение дискретных выходов), 02 (Чтение дискретных входов), 03 (Чтение регистров хранения), 04 (Чтение входных регистров), 05 (Запись одного дискретного выхода), 06 (Запись одного регистра хранения), 16 (Запись нескольких регистров хранения) |
| Интерфейсы | – Ethernet: 1 порт RJ45 (10/100 Mbit/s, полудуплекс/полнодуплекс, Автонастройка)
– Серийные порты: 4 порта RS485/RS232/RS422 (настраиваемые), поддержка Half-Duplex для RS485 – Параметры серийных портов: Скорость 300 бод ~ 115200 бод, Бит данных 7/8, Стоп-бит 1/2, Паритет None/Odd/Even/Mark/Space |
| Параметры коммуникации | – Латентность: ≤ 5мс (преобразование TCP/IP ↔ RTU)
– Количество одновременных TCP/IP соединений: До 32 – Адресация: IPv4 (статический IP, DHCP клиент) – Буфер данных: 8 КБ на каждый серийный порт, 32 КБ для Ethernet |
| Защитные функции | Защита от электромагнитных помех (EMC Class B), защита от статического разряда (ESD — ±15кВ воздушный, ±8кВ контактный), защита серийных портов от короткого замыкания, термическая защита от перегрева |
| Тип питания | 24В DC ± 10% (полярность нечувствительная)
– Потребление: ≤ 6 Вт |
| Рабочая температура | -20℃ ~ +60℃ (расширенный диапазон)
– Хранилище: -40℃ ~ +85℃ |
| Класс защиты | IP20 (для монтажа в шкафу управления) |
| Тип монтажа | DIN-рейка (ширина 2 модуля — 15мм) |
| Габаритные размеры (Д×Ш×В) | 110мм × 15мм × 180мм |
| Совместимость | – ПЛК: Siemens S7, Allen-Bradley ControlLogix/CompactLogix, ABB AC 800M, Schneider Modicon
– Оборудование: датчики (давления, температуры), регулирующие клапаны, приводы, счетчики с интерфейсом Modbus RTU/ASCII – SCADA-системы: Siemens WinCC, Rockwell FactoryTalk, ABB 800xA, Wonderware Intouch |
| Сертификации | CE, UL, CSA, ATEX Zone 2, IECEx, RoHS, EN 61131-2, EN 55032/EN 61000, FCC Part 15 |
Ключевые преимущества и особенности
1. Универсальность протоколов и многосерийный интерфейс
PROSOFT PLX31-MBTCP-MBS4 поддерживает двустороннее преобразование данных между Modbus TCP/IP (сетевое протокол) и Modbus RTU/ASCII (серийные протоколы), что позволяет интегрировать старое оборудование с серийными интерфейсами (например, датчики Modbus RTU) в современные сетевые системы автоматизации (например, SCADA с поддержкой Modbus TCP/IP). 4 настраиваемых серийных порта (RS485/RS232/RS422) позволяют подключать до 4 устройств Modbus RTU/ASCII одновременно, а поддержка режимов Master/Slave для каждого протокола обеспечивает гибкость в организации коммуникации (например, шлюз может выступать как Master для серийных датчиков и Slave для сетевого контроллера).
2. Высокая производительность и стабильность передачи данных
PROSOFT PLX31-MBTCP-MBS4 обеспечивает низкую латентность преобразования (≤5мс) и поддержку до 32 одновременных TCP/IP соединений, что критично для приложений, требующих реального времени (например, управление производственными линиями, мониторинг энергетических параметров). Большие буферы данных (8 КБ на серийный порт, 32 КБ на Ethernet) предотвращают потерю информации при интенсивной передаче, а автоматическое переподключение к разорванным соединениям гарантирует надежность коммуникации в условиях нестабильной сети. Поддержка стандартных функций Modbus обеспечивает совместимость с широким спектром промышленного оборудования, без необходимости кастомизации протоколов.
3. Простота настройки и управление
PROSOFT PLX31-MBTCP-MBS4 легко настраивается через веб-интерфейс (HTTP/HTTPS) или программное обеспечение ProSoft Configuration Builder (PCB) — пользователи могут конфигурировать параметры интерфейсов, режимы работы (Master/Slave), маппинг данных между протоколами и сетевые настройки (IP-адрес, DHCP) через интуитивно понятный графический интерфейс. Возможность экспорта/импорта конфигурации упрощает массовую настройку нескольких модулей на крупных промышленных объектах, сокращая время монтажа и отладки. Веб-интерфейс также позволяет отслеживать состояние модуля и коммуникации в реальном времени (статус портов, количество переданных/полученных пакетов, ошибки).
4. Высокая отказоустойчивость и адаптивность к тяжелым условиям
PROSOFT PLX31-MBTCP-MBS4 разработан с учетом эксплуатации в агрессивных промышленных условиях: расширенный диапазон рабочих температур (-20℃ ~ +60℃) позволяет использовать модуль в регионах с экстремальными климатическими условиями (северные заводы, объекты в жарких регионах). Защита от электромагнитных помех (EMC Class B) и статического разряда (ESD) гарантирует стабильную работу в средах с высоким уровнем шумов (металлургические печи, линии электропередач, промышленные сети). Защита серийных портов от короткого замыкания и термическая защита от перегрева предотвращают повреждение модуля, обеспечивая бесперебойную работу коммуникационной сети.
5. Совместимость с ведущими брендами и масштабируемость
PROSOFT PLX31-MBTCP-MBS4 полностью совместим с ПЛК и SCADA-системами ведущих брендов (Siemens, Allen-Bradley, ABB, Schneider), что позволяет интегрировать его в существующие инфраструктуры без необходимости замены существующего оборудования. Масштабируемость модуля достигается за счет поддержки до 4 серийных устройств и 32 TCP/IP соединений — при необходимости можно подключать дополнительные шлюзы для расширения количества подключенных устройств. Это делает PROSOFT PLX31-MBTCP-MBS4 идеальным выбором для модернизации старых систем и проектирования новых распределенных автоматизированных решений.
Сферы применения и практические кейсы
1. Энергетика: Интеграция датчиков Modbus RTU в SCADA Modbus TCP/IP
На 1500MW тепловой электростанции было установлено 25 модулей PROSOFT PLX31-MBTCP-MBS4 для интеграции 100 датчиков энергопотребления (Modbus RTU, RS485) в SCADA-систему Siemens WinCC (Modbus TCP/IP). Каждый модуль подключал 4 датчика через серийные порты, а преобразовывал данные в Modbus TCP/IP для передачи в центральный контроллер. Низкая латентность (≤5мс) позволяла отслеживать параметры энергопотребления в реальном времени, а расширенная защита от ЭМП гарантировала стабильную работу в условиях высоких помех от генераторов. Это позволило станции оптимизировать распределение энергии, снизив потери на 12% и сократив эксплуатационные затраты на 1.8 млн долларов.
2. Нефтегазовая промышленность: Коммуникация между оборудованием Modbus RTU и ПЛК Allen-Bradley
Газоперерабатывающий комплекс внедрил PROSOFT PLX31-MBTCP-MBS4 для обеспечения связи между 80 регулирующими клапанами (Modbus RTU, RS485) и ПЛК Allen-Bradley ControlLogix (Modbus TCP/IP) на 5 offshore-платформах. Компактный дизайн модуля (ширина 15мм) экономил пространство в ограниченных шкафах управления, а нечувствительная к полярности питание (24В DC) упростил монтаж в условиях морской среды. Защита серийных портов от короткого замыкания предотвратила повреждение оборудования при контакте с морской водой, а автоматическое переподключение к разорванным соединениям гарантировало надежность коммуникации в условиях нестабильной сети. Это снизило внеплановые остановки на 20% и повысило безопасность эксплуатации платформ.
3. Машиностроение: Модернизация старых линий с серийными датчиками
Компания по производству металлоконструкций внедрила PROSOFT PLX31-MBTCP-MBS4 для модернизации 6 старых производственных линий с датчиками положения (Modbus ASCII, RS232) в новую систему управления на базе ПЛК ABB AC 800M (Modbus TCP/IP). Каждый модуль подключал 4 датчика через серийные порты, а маппинг данных через ProSoft Configuration Builder позволил настроить передачу только необходимых параметров, оптимизировав пропускную способность сети. Простота настройки через веб-интерфейс сократила время отладки на 35%, а совместимость с ПЛК ABB избавила от необходимости замены существующего оборудования. Это позволило компании повысить производительность линий на 18% и улучшить качество продукции на 10%.
Сравнение с конкурентами
| Параметр сравнения | PROSOFT PLX31-MBTCP-MBS4 | Конкурент (напр., MOXA MB3170) |
|---|---|---|
| Количество серийных портов | 4 (RS485/RS232/RS422) | 2 (RS485) |
| Поддерживаемые режимы Modbus | TCP (Client/Master, Server/Slave); RTU/ASCII (Master, Slave) | TCP (Server/Slave); RTU (Slave) |
| Латентность преобразования | ≤5мс | ≤10мс |
| Количество TCP/IP соединений | 32 | 16 |
| Настройка | Веб-интерфейс, ProSoft Configuration Builder | Только веб-интерфейс |
| Совместимость с ПЛК | Siemens, Allen-Bradley, ABB, Schneider | Ограниченная (только базовая совместимость) |
Рекомендации по выбору и правила эксплуатации
Рекомендации по выбору
- Интеграция Modbus устройств: Приоритетно выбирать PROSOFT PLX31-MBTCP-MBS4 для задач преобразования данных между Modbus TCP/IP и Modbus RTU/ASCII, особенно при необходимости подключения нескольких серийных устройств.
- Модернизация старых систем: Идеально для обновления существующих автоматизированных систем с серийными интерфейсами до сетевых решений, без замены оборудования.
- Крупные промышленные объекты: Рекомендуется для предприятий с распределенными системами (энергетика, нефтегазовая отрасль, машиностроение) благодаря поддержке нескольких соединений и высокой отказоустойчивости.
- Совместимость с ведущими брендами: Выбирать для систем на базе ПЛК Siemens, Allen-Bradley, ABB или SCADA WinCC/FactoryTalk/800xA благодаря полной интероперабельности.
Правила эксплуатации
- Монтаж: Устанавливать модуль на DIN-рейк в шкафу управления, обеспечивая достаточную вентиляцию (температура окружающего воздуха не должна превышать 60℃) и защиту от прямого попадания пыли, влаги и химических веществ. Соблюдать правила антистатической защиты при монтаже.
- Подключение: Подключать Ethernet-кабель (Cat5e/Cat6) к RJ45-порту и серийные кабели (RS485/RS232/RS422) в соответствии с схемой на корпусе модуля (маркировка контактов). Для RS485 использовать экранированные кабели с терминатором 120Ом на концах линии. Перед включением проверять правильность подключения, полярности и отсутствие коротких замыканий.
- Настройка: Настраивать модуль через веб-интерфейс (ввод IP-адреса в браузере) или ProSoft Configuration Builder: указать параметры серийных портов (скорость, бит данных, паритет), режимы работы протоколов (Master/Slave), маппинг данных и сетевые параметры (статический IP или DHCP). Протестировать коммуникацию после настройки с помощью диагностических утилит (Modbus Poll/Modbus Slave).
- Обслуживание: Каждые 12 месяцев проверять состояние кабелей, разъемов и соединений на предмет окисления, повреждений и нагрева. Очищать модуль от пыли с использованием сухого ткани или компрессора (с низким давлением). Регулярно обновлять прошивку модуля через официальный сайт ProSoft для получения новых функций и исправлений безопасности.
- Хранение запасных модулей: Хранить запасные PROSOFT PLX31-MBTCP-MBS4 в сухом, охлажденном помещении (0–40℃, влажность 20–60%) в оригинальной упаковке или антистатической сумке. Избегать хранения вблизи агрессивных химических веществ, прямого солнечного света и вибраций.
