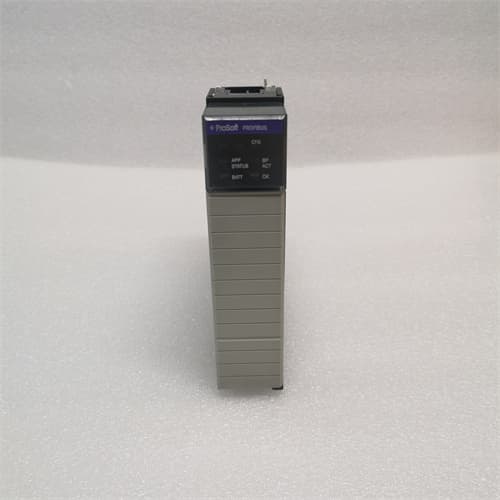

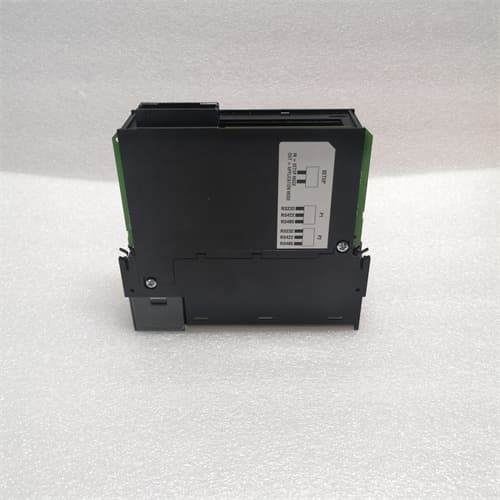

PROSOFT PLX31-MBTCP-PND — Модуль шлюза Modbus TCP/Profinet для интеграции промышленных сетей

Описание продукта

Технические параметры

• Бренд: ProSoft Technology
• Модель: PROSOFT PLX31-MBTCP-PND
• Тип устройства: Модуль шлюза Modbus TCP/Profinet IO (протокольный мост)
• Совместимые системы: PLC Siemens (S7-1200/1500, S7-300/400), контроллеры с Modbus TCP, SCADA-системы, сенсоры, инверторы, регулирующие клапаны
• Поддерживаемые протоколы: Profinet IO (Conformance Class B), Modbus TCP, TCP/IP, UDP/IP, ICMP, ARP, HTTP/HTTPS (для конфигурации)
• Режимы работы:
  • Profinet: IO Device, IO Controller (до 8 слейв-устройств)
  • Modbus TCP: Master, Slave
• Интерфейсы: 2 x Ethernet (RJ45, 10/100 Мбит/с, полудуплекс/полнодуплекс) — 1 для Profinet, 1 для Modbus TCP
• Параметры Profinet IO:
  • Максимальное количество подключений: 8 (IO Controller) / неограничено (IO Device, в зависимости от контроллера)
  • Типы данных: Аналоговые (8/16/32 бит), Дискретные (битовые группы), Структурированные данные
  • Задержка передачи: Меньше 1 мс (Profinet RT)
  • Поддержка Profinet 诊断 (Alarm, Status & Maintenance)
• Параметры Modbus TCP:
  • Максимальное количество соединений: 32 (Master/Slave)
  • Поддерживаемые функции Modbus: 01, 02, 03, 04, 05, 06, 15, 16 (стандарт Modbus TCP)
  • Размер буфера данных: 4 КБ на вход/выход
• Изоляция: 500 ВАК между Ethernet-портами (AC, 1 мин)
• Напряжение питания: 24 ВДС (±10%)
• Потребляемая мощность: Максимальная 9 Вт
• Механические параметры:
  • Монтаж: Раковинный DIN (ширина 2 модуля, 35 мм)
  • Габариты (Ш x В x Г): 72 мм x 120 мм x 100 мм
  • Класс защиты: IP20
  • Вес: ≈ 0.35 кг
• Операционные параметры:
  • Диапазон рабочих температур: 0 °C до +60 °C
  • Диапазон температур хранения: -40 °C до +85 °C
  • Относительная влажность: 5% до 95% (без конденсации)
• Защита:
  • От электромагнитных помех: EMC Class A (EN 55011, EN 61000)
  • От статического разряда: ±8 кВ (контактный), ±15 кВ (воздушный)
  • От коротких замыканий: Ограничитель тока на Ethernet-портах
• Сертификации: CE, UL, CSA, ATEX (Zone 2/22), IECEx, FCC Class B, Profinet Conformance Certificate

Преимущества и особенности

• Двухпортный дизайн: PROSOFT PLX31-MBTCP-PND имеет отдельные порты для Profinet и Modbus TCP, что разделяет трафик и повышает надежность сети.
• Гибкие режимы работы: Поддержка Profinet IO Device/Controller и Modbus TCP Master/Slave обеспечивает универсальность интеграции.
• Полная поддержка Profinet: Соответствие классу Conformance B и интеграция с Siemens TIA Portal упрощают работу в экосистеме Siemens.
• Легкая настройка: Веб-интерфейс, ProSoft Configuration Builder и TIA Portal предоставляют удобные инструменты для конфигурации.
• Компактность и низкое энергопотребление: Идеально для установки в плотно заполненные шкафы управления.
• Надежная защита: Изоляция портов и защита EMC Class A гарантируют устойчивость в суровых промышленных средах.

Области применения и примеры использования

• Автомобильная промышленность: На заводе по сборке автомобилей PROSOFT PLX31-MBTCP-PND интегрирует Modbus TCP сенсоры качества сварки с контроллером Siemens S7-1500 (Profinet IO), передавая данные о точности соединений в систему контроля качества, что гарантирует соответствие продукции стандартам.
• Машиностроение: В производственной линии по изготовлению металлоконструкций PROSOFT PLX31-MBTCP-PND работает в режиме Profinet IO Controller, управляя Profinet роботами-манипуляторами и передавая команды из Modbus TCP PLC (управление подачей материала), что синхронизирует различные этапы производства.
• Энергетика: На тепловой электростанции модуль передает данные о потреблении энергии (Modbus TCP счетчики) в контроллер Siemens S7-400 (Profinet) и SCADA-систему WinCC, что обеспечивает мониторинг и оптимизацию энергопотребления.
• Логистика: В распределительном центре PROSOFT PLX31-MBTCP-PND интегрирует Modbus TCP инверторы конвейеров с Profinet контроллером Siemens S7-1200, автоматически регулируя скорость перемещения товаров и предотвращая перегрузки.
• Химическая промышленность: В нефтехимическом заводе PROSOFT PLX31-MBTCP-PND передает команды из Profinet PLC (управление реакторами) в Modbus TCP регулирующие клапаны, контролируя давление и температуру в реакторах, что гарантирует безопасность процессов.

Сравнение с конкурентами

Рекомендации по выбору и меры предосторожности

• Рекомендации по выбору: Выбирайте PROSOFT PLX31-MBTCP-PND, если вам нужно интегрировать устройства Modbus TCP и Profinet IO в распределенные автоматизированные системы, особенно с участием контроллеров Siemens. Идеально подходит для проектов в автомобильной промышленности, машиностроении, энергетике и логистике, где требуется синхронизация данных между различными протоколами.
• Меры предосторожности при установке: Монтируйте PROSOFT PLX31-MBTCP-PND в шкафу управления с достаточным пространством для теплоотвода. Используйте экранированные Ethernet-кабели CAT5e или выше для обоих портов, соблюдая правила заземления, чтобы снизить влияние электромагнитных помех. Убедитесь в правильном подключении питания (24 ВДС) и не смешивайте кабели Profinet и Modbus TCP в одном тракте.
• Советы по конфигурации: Для работы с Siemens PLC используйте Siemens TIA Portal для конфигурации Profinet, а для Modbus TCP — веб-интерфейс модуля. Настройте маппинг данных так, чтобы соответствовать типам сигналов (аналоговые/дискретные) и скорости передачи. Перед запуском в эксплуатацию протестируйте коммуникацию с каждым устройством, проверяя передачу и прием данных. Для повышения отказоустойчивости настройте Profinet Alarm для своевременного обнаружения неполадок.
• Обслуживание: Периодически проверяйте состояние кабелей, разъемов и контактов на наличие повреждений, коррозии или окисления. Отслеживайте состояние модуля через веб-интерфейс — доступна диагностика подключений, ошибок коммуникации и температура устройства. Обновляйте прошивку модуля только с официального сайта ProSoft Technology, следуя инструкциям по обновлению.
• Экологические факторы: Эксплуатируйте модуль в пределах указанных температур (0 °C до +60 °C) и влажности (5%-95%). При утилизации модуля соблюдайте локальные экологические нормы, так как конструкция содержит электронные компоненты и пластик.
