Описание

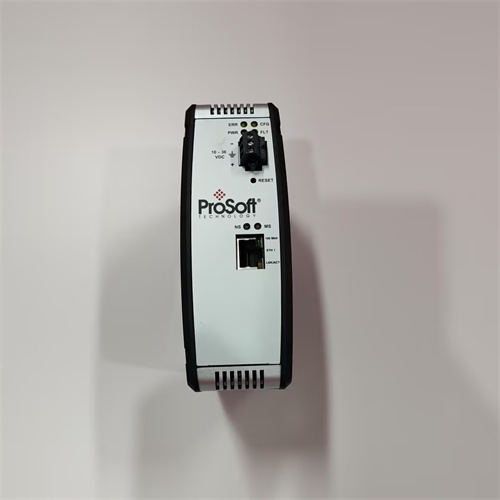

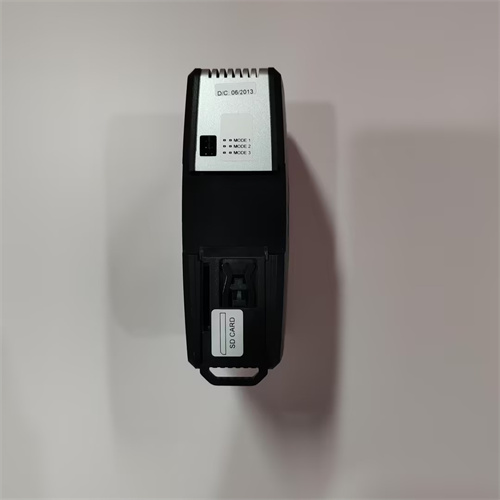

PROSOFT PLX32-EIP-MBTCP — это высокопроизводительный шлюз протоколов, разработанный компанией Prosoft Technology для интеграции промышленных систем на Ethernet/IP и Modbus TCP. Он предназначен для автоматизированных производственных линий (автомобильная, электронная, пищевая промышленность), обеспечивая бесперебойный обмен данными между контроллерами Ethernet/IP (например, Allen-Bradley ControlLogix, CompactLogix) и устройствами на протоколе Modbus TCP (датчиками, приводами, панелями оператора, инверторами), которые не поддерживают Ethernet/IP напрямую.
Описание продукта
PROSOFT PLX32-EIP-MBTCP относится к линейке шлюзов Prosoft PLX, специализирующихся на решениях для цифровых промышленных сетей. Основная функция устройства — двустороннее преобразование данных между Ethernet/IP (в роли мастера или слейва) и Modbus TCP (также мастер или слейв), что позволяет не только считывать информацию из Modbus TCP-устройств в контроллер Ethernet/IP, но и отправлять управляющие команды от контроллера к исполнительным механизмам на Modbus TCP. Это делает PROSOFT PLX32-EIP-MBTCP идеальным решением при модернизации производств, где нужно сохранить существующее Modbus TCP-оборудование, но интегрировать его в современную цифровую экосистему.
Особенностью PROSOFT PLX32-EIP-MBTCP является расширенная производительность и масштабируемость. Шлюз поддерживает до 64 одновременных Modbus TCP-соединений и может обрабатывать до 2000 тегов данных (адресов регистров Modbus) с минимальной задержкой передачи (<5 мс) — критично важно для реального времени управления процессами с высокой динамикой (например, линиями сборки электроники или конвейерами с высокой скоростью). Для настройки используется интуитивное ПО Prosoft Configuration Builder, которое позволяет через визуальный интерфейс задавать IP-адреса устройств, маппинг тегов (сопоставление регистров Modbus TCP с тегами Ethernet/IP), настраивать алерты при потере связи и логировать обмен данными для диагностики.
В практическом применении PROSOFT PLX32-EIP-MBTCP часто используется в электронной промышленности для интеграции линий сборки печатных плат. Например, контроллер Allen-Bradley ControlLogix управляет роботами на линии по Ethernet/IP, а PROSOFT PLX32-EIP-MBTCP собирает данные от 20 Modbus TCP-датчиков качества сварки (расположенных на разных участках линии) и передает их в контроллер. При обнаружении дефекта (сигнал от датчика) контроллер через шлюз отправляет команду на остановку соответствующего робота и активирует сигнальную лампу, предотвращая выпуск бракованной продукции.
PROSOFT PLX32-EIP-MBTCP имеет компактную конструкцию для монтажа на DIN-рейк, уровень защиты корпуса IP20 (для установки в шкафы управления) и работает в широком диапазоне температур (-40 °C до +70 °C). Он сертифицирован в соответствии с стандартами CE, UL, ATEX Zone 2 и IECEx, что позволяет использовать его в опасных зонах (например, в химических заводах с Modbus TCP-приводами для управления горючими материалами) без дополнительных защитных мер. Также PROSOFT PLX32-EIP-MBTCP поддерживает функцию сетевого разделения (VLAN) для изоляции промышленной трафика от офисной сети, повышая безопасность системы.
Технические параметры
- Тип устройства: Шлюз протоколов Ethernet/IP ↔ Modbus TCP
- Поддерживаемые протоколы:
- Ethernet/IP: Мастер/Слейв (соответствует стандарту ODVA), CIP Safety (опционально)
- Modbus TCP: Мастер/Слейв (соответствует стандарту IEC 61158)
- Коммуникационные интерфейсы:
- Ethernet: 2 порта (10/100/1000 Мбит/с, RJ45) — для подключения к Ethernet/IP сети и Modbus TCP устройств
- Поддержка VLAN, QoS, SNMP для мониторинга сети
- Производительность:
- Количество Modbus TCP-соединений: До 64
- Количество тегов данных: До 2000
- Задержка передачи: <5 мс
- Логирование данных: Поддержка до 10 000 записей об обмене данными
- Эксплуатационные условия:
- Температурный диапазон: -40 °C до +70 °C (рабочий), -40 °C до +85 °C (хранение)
- Влажность: 5%–95% RH (без конденсации)
- Уровень защиты корпуса: IP20
- Электрические характеристики:
- Источник питания: 24 В DC (±10%)
- Потребляемая мощность: ≤8 Вт
- Сертификации: CE, UL, ATEX Zone 2, IECEx, ODVA (для Ethernet/IP)
Преимущества и особенности
- Высокая производительность: Поддержка 64 Modbus TCP-соединений и 2000 тегов с задержкой <5 мс делает PROSOFT PLX32-EIP-MBTCP подходящим для сложных систем с большим количеством устройств.
- Двустороннее преобразование: Обмен данными в обе стороны (Ethernet/IP ↔ Modbus TCP) обеспечивает полноценное управление процессами, а не только сбор информации.
- Простота настройки: ПО Prosoft Configuration Builder с визуальным редактором упрощает маппинг тегов и диагностику, даже для специалистов без глубоких знаний протоколов.
- Безопасность и стабильность: Поддержка VLAN, QoS и широкий температурный диапазон гарантируют устойчивость работы в суровых промышленных условиях и защиту от сетевых угроз.
- Совместимость с Allen-Bradley: Оптимизация для контроллеров Allen-Bradley (ControlLogix, CompactLogix) обеспечивает плагинтеграцию без необходимости дополнительных драйверов или настроек.
Примеры применения в областях автоматизации
- Автомобильная промышленность (Конвейерная линия сборки): PROSOFT PLX32-EIP-MBTCP интегрирует 30 Modbus TCP-инверторов (управление скоростью конвейеров) с контроллером Allen-Bradley ControlLogix. Контроллер через шлюз отправляет команды на регулировку скорости инверторов, а шлюз передает обратно данные о текущей скорости и состоянии двигателей — при сбое одного инвертора контроллер автоматически снижает скорость соседнего участка, предотвращая разрыв конвейера.
- Электронная промышленность (Линия сборки смартфонов): PROSOFT PLX32-EIP-MBTCP собирает данные от 25 Modbus TCP-датчиков положения компонентов (экранов, батареек) и передает их в контроллер Ethernet/IP. При смещении компонента beyond допустимого диапазона контроллер через шлюз останавливает робота сборки и активирует алерт, обеспечивая качество продукции.
- Пищевая промышленность (Линейка упаковки): PROSOFT PLX32-EIP-MBTCP соединяет контроллер Ethernet/IP с 15 Modbus TCP-расходомеров упаковочного материала. Контроллер через шлюз регулирует расход материала в зависимости от скорости упаковки, а шлюз передает данные о остатке материала — при низком уровне автоматически сигнализирует о необходимости пополнения.
Сравнение с конкурентами
| Параметр | PROSOFT PLX32-EIP-MBTCP | Аналог 1 (Siemens SCALANCE X308) | Аналог 2 (Schneider Modicon M241) |
|---|---|---|---|
| Количество Modbus TCP-соединений | До 64 | До 16 | До 32 |
| Количество тегов | До 2000 | До 500 | До 1000 |
| Задержка передачи | <5 мс | <20 мс | <15 мс |
| Поддержка VLAN/QoS | Да | Да (ограниченно) | Нет |
| Совместимость с Allen-Bradley | Оптимизирована | Общая | Общая |
Советы по выбору и предостережения
Советы по выбору
- Для сложных систем с большим количеством устройств: Если нужно интегрировать >30 Modbus TCP-устройств с контроллером Ethernet/IP, PROSOFT PLX32-EIP-MBTCP с 64 соединениями и 2000 тегами подходит лучше аналогов с ограниченной емкостью.
- Для реального времени: При требуемой задержке <10 мс (например, конвейеры с высокой скоростью, линии сборки электроники) шлюз превосходит конкурентов с более высокими задержками.
- Для сетей с разделением трафика: Если используется VLAN для изоляции промышленной и офисной сети, PROSOFT PLX32-EIP-MBTCP гарантирует совместимость и безопасность передачи данных.
Предостережения
- Конфигурация IP-адресов: Убедитесь в уникальности IP-адресов шлюза, контроллера и Modbus TCP-устройств — конфликты адресов приведут к потере связи.
- Мастерство тегов: При сопоставлении регистров Modbus TCP (например, 4xxxx для входных регистров, 0xxxx для дискретных входов) с тегами Ethernet/IP проверяйте правильность адресации — ошибки приведут к неполному или неверному обмену данными.
- Резервное копирование конфигурации: После настройки сохраняйте файл конфигурации через Prosoft Configuration Builder — при сбое шлюза это позволит быстро восстановить работу без повторной настройки.
- Обновление firmware: Регулярно обновляйте firmware шлюза через официальный сайт Prosoft — это исправляет программные ошибки, улучшает совместимость с новыми устройствами и повышает безопасность.
- PLX32-EIP-MBTCP
