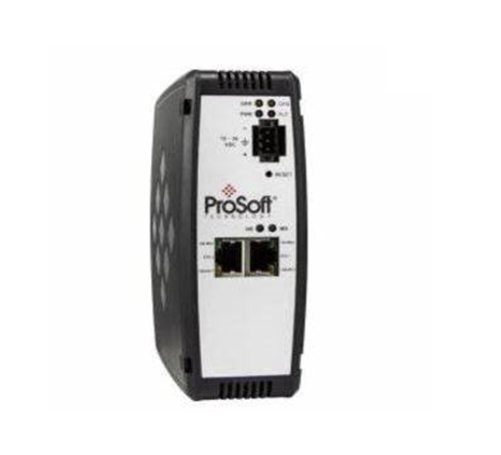

PROSOFT PLX32-MBTCP-104 — Модуль шлюза Modbus TCP/IEC 60870-5-104 для интеграции энергетических систем

Описание продукта

Технические параметры

• Бренд: ProSoft Technology
• Модель: PROSOFT PLX32-MBTCP-104
• Тип устройства: Модуль шлюза Modbus TCP/IEC 60870-5-104 (протокольный мост)
• Совместимые системы: SCADA энергетики (IEC 60870-5-104), контроллеры PLC (Siemens, Allen-Bradley, ABB) с Modbus TCP, генераторы, трансформаторы, счетчики энергии, сенсоры параметров энергетических процессов
• Поддерживаемые протоколы: IEC 60870-5-104 (Client/Server), Modbus TCP (Master/Slave), TCP/IP, UDP/IP, ICMP, ARP, HTTP/HTTPS (для конфигурации)
• Режимы работы:
  • IEC 60870-5-104: Client (Initiator), Server (Responder)
  • Modbus TCP: Master, Slave
• Интерфейсы: 2 x Ethernet (RJ45, 10/100 Мбит/с, полудуплекс/полнодуплекс) — 1 для IEC 60870-5-104, 1 для Modbus TCP
• Параметры IEC 60870-5-104:
  • Поддерживаемые типы телеграмм: 1 (DI), 3 (AI), 5 (CI), 45 (DO), 46 (AO), 100 (ответы), 101 (запросы)
  • Максимальное количество точек данных: 2048 (дискретных + аналоговых + отсчетных)
  • Задержка передачи: Меньше 2 мс
  • Поддерживаемые функции: периодическая передача, событийная передача (с изменением значения), запрос данных, команды управления
• Параметры Modbus TCP:
  • Максимальное количество соединений: 32 (Master/Slave)
  • Поддерживаемые функции Modbus: 01, 02, 03, 04, 05, 06, 15, 16 (стандарт Modbus TCP)
  • Размер буфера данных: 8 КБ на вход/выход
• Изоляция: 500 ВАК между Ethernet-портами (AC, 1 мин)
• Напряжение питания: 24 ВДС (±10%)
• Потребляемая мощность: Максимальная 10 Вт
• Механические параметры:
  • Монтаж: Раковинный DIN (ширина 2 модуля, 35 мм)
  • Габариты (Ш x В x Г): 72 мм x 120 мм x 100 мм
  • Класс защиты: IP20
  • Вес: ≈ 0.4 кг
• Операционные параметры:
  • Диапазон рабочих температур: 0 °C до +60 °C
  • Диапазон температур хранения: -40 °C до +85 °C
  • Относительная влажность: 5% до 95% (без конденсации)
• Защита:
  • От электромагнитных помех: EMC Class A (EN 55011, EN 61000)
  • От статического разряда: ±8 кВ (контактный), ±15 кВ (воздушный)
  • От коротких замыканий: Ограничитель тока на Ethernet-портах
• Сертификации: CE, UL, CSA, ATEX (Zone 2/22), IECEx, FCC Class B, сертификация соответствия IEC 60870-5-104

Преимущества и особенности

• Специализация на энергетике: PROSOFT PLX32-MBTCP-104 полностью поддерживает стандарт IEC 60870-5-104, что гарантирует совместимость с любыми энергетическими SCADA-системами.
• Двухпортный дизайн: Отдельные порты для IEC 60870-5-104 и Modbus TCP разделяют трафик и повышают надежность критических систем.
• Двусторонняя интеграция: Поддержка режимов Client/Server (IEC 60870-5-104) и Master/Slave (Modbus TCP) позволяет как передавать данные в SCADA, так и получать команды управления.
• Легкая настройка: Веб-интерфейс и ProSoft Configuration Builder упрощают маппинг данных и конфигурацию без глубоких знаний обоих протоколов.
• Надежная защита: Изоляция портов и защита EMC Class A обеспечивают устойчивость в суровых средах энергетических объектов.
• Компактность и низкое энергопотребление: Идеально для установки в плотно заполненные шкафы управления энергетики.

Области применения и примеры использования

• Энергетика (центральная): На тепловой электростанции PROSOFT PLX32-MBTCP-104 интегрирует контроллеры управления генераторами (Modbus TCP) с центральной диспетчерской системой (IEC 60870-5-104), передавая данные о мощности генерации, температуре пара и состоянии оборудования, что обеспечивает мониторинг и регулирование работы станции в режиме реального времени.
• Распределенная энергетика: На солнечной электростанции модуль собирает данные о производстве электроэнергии (Modbus TCP от инверторов панелей) и передает их по IEC 60870-5-104 в региональную диспетчерскую систему, что позволяет оптимизировать распределение энергии в сети.
• Промышленная энергетика: В производственном комплексе PROSOFT PLX32-MBTCP-104 передает данные о потреблении электроэнергии (Modbus TCP счетчики) в энергетическую SCADA (IEC 60870-5-104) и получает команды по оптимизации нагрузки, что снижает затраты на энергообеспечение.
• Транспортная инфраструктура: На железнодорожном узле модуль интегрирует системы управления сигнализацией (Modbus TCP) с энергетической SCADA (IEC 60870-5-104), передавая данные о потреблении энергии сигнальных устройств и получая команды по распределению ресурсов, что гарантирует надежную работу транспортной инфраструктуры.
• Нефтегазовая промышленность: На газоперекачивающей станции PROSOFT PLX32-MBTCP-104 передает данные о давлении в трубопроводах (Modbus TCP сенсоры) и состоянии компрессоров в энергетическую SCADA (IEC 60870-5-104), а также получает команды по регулировке мощности компрессоров, что синхронизирует работу технологических процессов и энергетического обеспечения.

Сравнение с конкурентами

Рекомендации по выбору и меры предосторожности

• Рекомендации по выбору: Выбирайте PROSOFT PLX32-MBTCP-104, если вам нужно интегрировать промышленное оборудование Modbus TCP с энергетическими системами IEC 60870-5-104 (диспетчерские системы SCADA, распределенные системы управления). Идеально подходит для проектов в энергетике, нефтегазовой промышленности, транспортной инфраструктуре и промышленных комплексах, где требуется надежная передача данных в критически важных системах.
• Меры предосторожности при установке: Монтируйте PROSOFT PLX32-MBTCP-104 в шкафу управления с достаточным пространством для теплоотвода, удаляя от высоковольтных компонентов не менее 30 см. Используйте экранированные Ethernet-кабели CAT5e или выше с двусторонним заземлением экрана, чтобы снизить влияние электромагнитных помех от энергетического оборудования. Убедитесь в правильном подключении питания (24 ВДС) и не смешивайте кабели IEC 60870-5-104 и Modbus TCP в одном тракте.
• Советы по конфигурации: При маппинге данных тщательно соответствуйте регистрам Modbus типам точек IEC 60870-5-104 (дискретные/аналоговые/отсчетные) и настройте оптимальные таймеры передачи (рекомендуется 1–5 секунд для периодической передачи). Для событийной передачи настройте пороги изменения значений, чтобы избежать перегрузки сети. Перед запуском в эксплуатацию протестируйте коммуникацию с SCADA и Modbus-устройствами, проверяя передачу данных и выполнение команд.
• Обслуживание: Периодически проверяйте состояние кабелей, разъемов и контактов на наличие повреждений, коррозии или окисления. Отслеживайте состояние модуля через веб-интерфейс — доступна диагностика подключений, ошибок коммуникации и температура устройства. Обновляйте прошивку модуля только с официального сайта ProSoft Technology, следуя инструкциям по обновлению, и архивируйте конфигурацию для быстрого восстановления при необходимости.
• Экологические факторы: Эксплуатируйте модуль в пределах указанных температур (0 °C до +60 °C) и влажности (5%-95%). При утилизации модуля соблюдайте локальные экологические нормы для электроники, так как конструкция содержит электронные компоненты и пластик.
