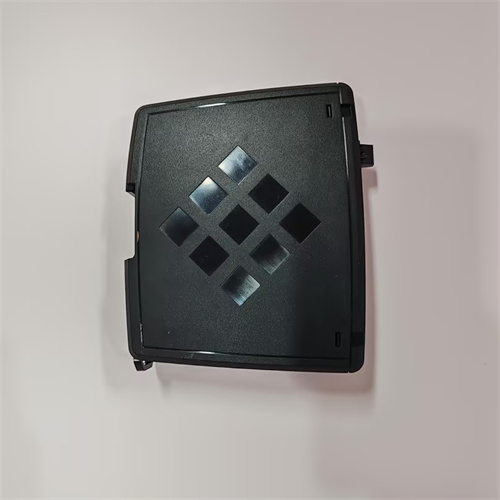

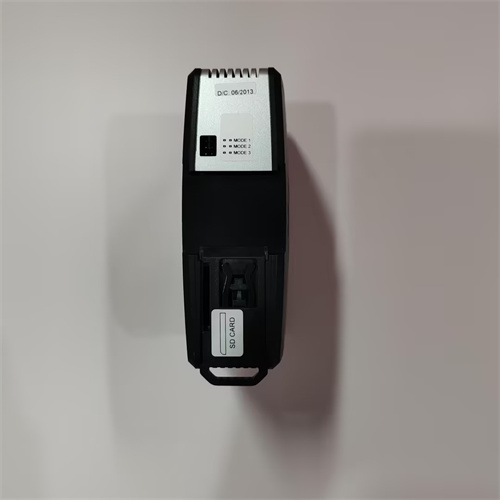

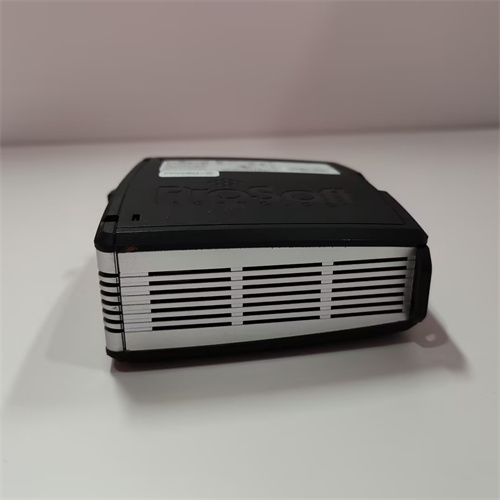

PROSOFT PLX32-MBTCP-PND

Описание

Общая характеристика продукта PROSOFT PLX32-MBTCP-PND

Технические параметры PROSOFT PLX32-MBTCP-PND

• Основные параметры коммуникации:
  • Тип устройства: Промышленный шлюз протоколов (Modbus TCP ↔ Profinet);
  • Поддерживаемые роли в сетях:
    • Modbus TCP: Клиент/Сервер (соответствует стандарту Modbus TCP/IP), поддерживает до 32 клиентов и 1 сервер;
    • Profinet: Мастер/Sлейв (соответствует стандарту IEC 61158), поддерживает до 16 Profinet-устройств и PROFINET IO RT (Real-Time);
  • Интерфейсы:
    • Modbus TCP: 1 порт (10/100 Mbit/s, RJ45);
    • Profinet: 1 порт (10/100 Mbit/s, RJ45);
  • Скорость передачи данных: До 100 Mbit/s (полудуплекс/полный дуплекс) — реалтайм-передача с задержкой ≤1 мс (для PROFINET IO RT).
• Параметры функциональности и настройки:
  • Преобразование данных: Двустороннее преобразование структурных данных (регистры Modbus, массивы, логические значения) в Profinet-объекты (Process Data Objects, PDO);
  • Настройка: Веб-интерфейс (HTTP/HTTPS) + ПО Prosoft Configuration Builder — удобная настройка маппинга данных, ролей протоколов, логирования;
  • Логирование: Хранение логов коммуникации (до 20 000 записей) — для диагностики сбоев (обрыв связи, ошибки чтения Modbus-регистров, несовпадение данных);
  • Поддержка Modbus функций: Функции 01 (чтение дискретных выходов), 03 (чтениеholding-регистров), 05 (запись дискретного выхода), 16 (запись нескольких holding-регистров) — поддержка всех стандартных операций Modbus.
• Параметры надежности и защиты:
  • Степень защиты (IP): IP20 — для монтажа в закрытые шкафы управления;
  • Защита от помех:
    • Электромагнитная совместимость (EMC): Соответствие EN 61000-6-2 (класс 3) — устойчивость к электромагнитным помехам от силовых линий;
    • Защита от электростатического разряда (ESD): ±15 кВ (воздушный) / ±8 кВ (контактный);
  • Питание: DC 24 В ±10% (потребляемая мощность ≤6 Вт) — стандартное питание для промышленных систем.
• Параметры эксплуатации и сертификации:
  • Температурный диапазон работы: 0 °C до +60 °C;
  • Влажность: 5%–95% (без конденсации);
  • Устойчивость к вибрациям: До 5 Гц (амплитуда 1.5 мм), до 15 Гц (амплитуда 0.5 мм);
  • Сертификации: CE, UL 508, CSA C22.2 No. 14, PI (для Profinet) — соответствие международным стандартам;
  • Размеры: 45 мм (ширина) × 125 мм (высота) × 100 мм (глубина) — компактность для монтажа на DIN-рейку.

Преимущества и особенности PROSOFT PLX32-MBTCP-PND

1. Двусторонняя интеграция Modbus TCP и Profinet: Возможность работы как Modbus TCP Клиент/Сервер и Profinet Мастер/Sлейв делает PROSOFT PLX32-MBTCP-PND идеальным для энергетики — он связывает контроллер Schneider Electric Modicon M340 (Modbus TCP Сервер) с 8 Profinet-датчиками температуры пара (PROFINET IO RT), передавая данные о температуре в Modbus-регистры и получая команды на регулировку от контроллера.
2. Высокая производительность и реалтайм-передача: Поддержка PROFINET IO RT (задержка ≤1 мс) гарантирует быструю реакцию на изменения параметров — в нефтегазовой компрессорной станции PROSOFT PLX32-MBTCP-PND передает команды на регулировку скорости Profinet-компрессора от Modbus TCP-контроллера, обеспечивая стабильное давление газа с отклонением <0.1 МПа.
3. Простота настройки и диагностики: Веб-интерфейс и ПО Prosoft Configuration Builder упрощают эксплуатацию — технику может настроить маппинг Modbus-регистров Profinet-PDO и проверить статус связи за 20 минут, что отличает PROSOFT PLX32-MBTCP-PND от шлюзов с сложным командным интерфейсом.
4. Экономия на модернизации: Возможность интегрировать Profinet-оборудование в существующие Modbus TCP-системы позволяет избежать замены дорогого оборудования — в логистическом центре PROSOFT PLX32-MBTCP-PND подключает новые Profinet-конвейеры к старому Modbus TCP-контроллеру, снижая затраты на модернизацию на 30–40%.

Примеры применения PROSOFT PLX32-MBTCP-PND в различных отраслях

• Энергетика (ТЭС, котельная): В котельной PROSOFT PLX32-MBTCP-PND связывает контроллер Schneider Electric Modicon M580 (Modbus TCP Сервер) с 6 Profinet-регулирующих клапанов. Шлюз считывает данные о давлении воды из Modbus-регистров контроллера, преобразует их в Profinet-команды для клапанов и передает обратно статус клапанов (открыто/закрыто) в Modbus TCP-сеть, обеспечивая стабильный уровень воды в котле.
• Нефтегаз (компрессорная станция): В станции PROSOFT PLX32-MBTCP-PND работает как Modbus TCP Клиент, подключенный к контроллеру Allen-Bradley Micro800 (Modbus TCP Сервер), и Profinet Мастер для 4 Profinet-компрессоров. Шлюз получает команды на скорость компрессоров из Modbus-регистров, передаёт их в Profinet и отправляет данные о вибрациях компрессоров обратно в контроллер — при превышении вибраций >5 мм/с контроллер через шлюз снижает скорость, предотвращая повреждение.
• Логистика (складской комплекс): В складе PROSOFT PLX32-MBTCP-PND интегрирует 10 Profinet-датчиков положения коробок с Modbus TCP-контроллером управления стеллажным краном. Шлюз собирает данные от датчиков (наличие/отсутствие коробок) в Profinet, преобразует в Modbus-регистры и передает в контроллер — контроллер на основе этих данных отправляет команды на кран для отбора/кладения коробок, синхронизируя работу с точностью ±1 мм.
• Пищевая промышленность (завод по производству молока): В заводе PROSOFT PLX32-MBTCP-PND связывает Modbus TCP-систему мониторинга температуры пастеризации с 3 Profinet-принтерами этикеток. Шлюз считывает данные о температуре из Modbus-регистров — при достижении 72 °C (требуемой температуры пастеризации) он отправляет Profinet-команду на принтер для печати этикеток “Пастеризовано”, гарантируя соответствие стандартам безопасности.

Сравнение PROSOFT PLX32-MBTCP-PND с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании PROSOFT PLX32-MBTCP-PND

Рекомендации по выбору

1. Интеграция Modbus TCP и Profinet: Выбирайте PROSOFT PLX32-MBTCP-PND если нужно соединить Modbus TCP-системы (контроллеры Schneider, Allen-Bradley) с Profinet-оборудованием (двигатели, датчики) — он обеспечивает двусторонную связь и поддерживает все ключевые роли протоколов.
2. Требования к реалтайму: Для приложений с задержкой ≤1 мс (компрессоры, регулирующие клапаны) — PROSOFT PLX32-MBTCP-PND с PROFINET IO RT — оптимальный выбор, вместо шлюзов без реального времени.
3. Смешанные системы разных брендов: Если используется оборудование разных производителей (Modbus TCP Schneider + Profinet Siemens) — PROSOFT PLX32-MBTCP-PND с универсальной совместимостью — предпочтительнее аналогов, ограниченных брендом.

Меры предостережения

1. Синхронизация параметров сетей: Перед запуском убедитесь, что IP-адреса Modbus TCP и Profinet-устройств не конфликтуют — настройте уникальные адреса для шлюза через веб-интерфейс PROSOFT PLX32-MBTCP-PND.
2. Защита кабелей от помех: Используйте экранированные промышленные кабели для подключения шлюза к обеим сетям — неэкранированные кабели могут подхватывать электромагнитные помехи и искажать данные.
3. Контроль Modbus-регистров: Регулярно проверяйте соответствие данных в Modbus-регистрах и Profinet-PDO через ПО Prosoft Configuration Builder — несоответствие может указывать на ошибку маппинга или обрыв связи.
4. Ограничение напряжения питания: Подключайте шлюз только к источнику DC 24 В ±10% — напряжение за пределами этого диапазона повреждает внутреннюю электронику PROSOFT PLX32-MBTCP-PND.
