Описание
PROSOFT PLX82-MNET-61850 — это специализированный шлюз протоколов для интеграции систем автоматизации промышленных сетей (Modbus/TCP) с системами управления электроэнергетическими объектами (IEC 61850), разработанный для передачи данных между распределенными устройств электросетей и контроллерами. Он используется в электроэнергетике (ТЭС, ГЭС, распределительные сети), где требуется соответствие международному стандарту IEC 61850 для надежного обмена данными о состоянии электроустановок.
Описание продукта
PROSOFT PLX82-MNET-61850 относится к линейке шлюзов ProSoft Technology, специализирующихся на электроэнергетических применениях. Шлюз поддерживает два ключевых протокола: IEC 61850 (стандарт для электроэнергетики, поддерживает сервисы MMS, GOOSE, SV) и Modbus/TCP (промышленный протокол для контроллеров, датчиков и модулей I/O). Ключевая особенность PROSOFT PLX82-MNET-61850 — поддержка быстрых сигналов GOOSE (Generic Object Oriented Substation Event) с задержкой передачи <1 мс, что критично для аварийных сценариев в электросетях (например, отключение неисправного участка сети для предотвращения распространения аварии).
PROSOFT PLX82-MNET-61850 обеспечивает двустороннюю трансляцию данных: он преобразует данные из формата IEC 61850 (например, статус выключателей, значения токов и напряжений) в Modbus/TCP для контроллеров ProSoft или сторонних производителей (Allen-Bradley, Siemens), и наоборот. Шлюз оснащен специализированным ПО ProSoft Configuration Builder для настройки — через него можно создать маппинг (сопоставление) объектов IEC 61850 с регистрами Modbus, а также настроить параметры GOOSE (приоритет, интервал передачи).
В практическом применении PROSOFT PLX82-MNET-61850 используется в распределительных подстанциях для интеграции 10 цифровых релей защиты (работающих по IEC 61850) с контроллером Modbus/TCP. Шлюз PROSOFT PLX82-MNET-61850 принимает данные от релей о состоянии выключателей и значениях токов через IEC 61850 MMS, преобразует их в Modbus/TCP и передает в контроллер. При возникновении аварии (например, короткое замыкание в линии) релей отправляет сигнал GOOSE, PROSOFT PLX82-MNET-61850 мгновенно передает его в контроллер, который активирует аварийное отключение — задержка не превышает 1 мс, предотвращая повреждение оборудования.

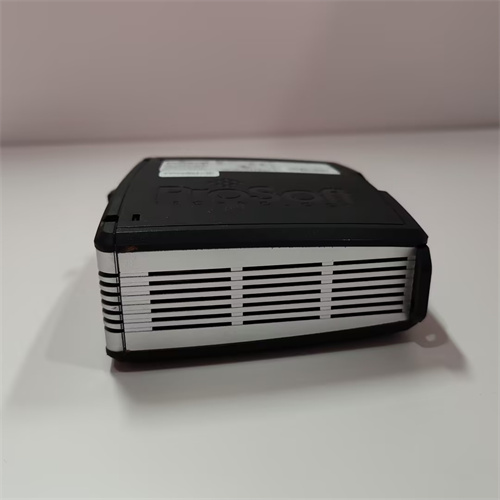

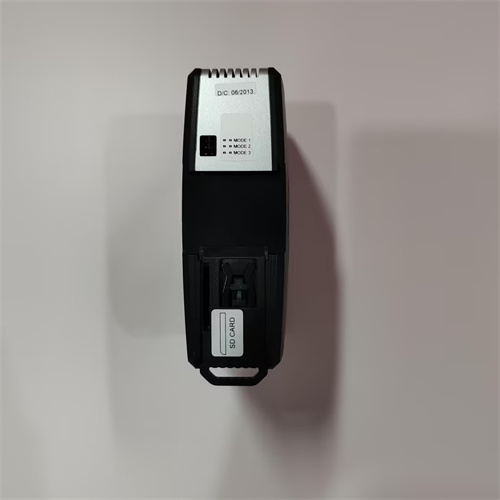

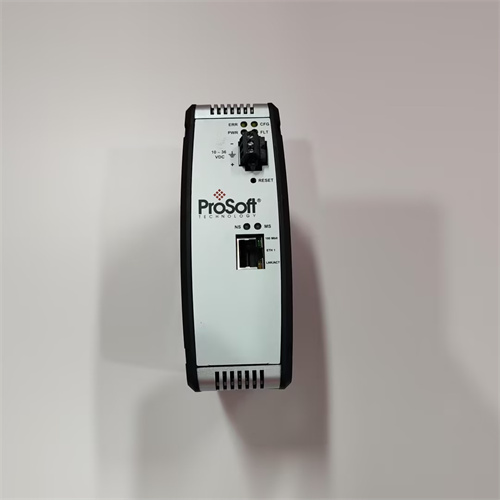

PROSOFT PLX82-MNET-61850 имеет промышленную конструкцию для монтажа на DIN-рейк (ширина 3 модуля — 54 мм), уровень защиты корпуса IP20 и работает в диапазоне температур -40 °C до +70 °C (широкий температурный диапазон для эксплуатации в условиях подстанций). Он сертифицирован в соответствии с стандартами CE, UL 508, IEC 61850-3 и IEC 61000-6-2 (EMC), подтверждая соответствие требованиям электроэнергетики.
Технические параметры
- Тип устройства: Шлюз протоколов IEC 61850 ↔ Modbus/TCP (электроэнергетическое применение)
- Коммуникационные интерфейсы:
- Ethernet (IEC 61850/Modbus/TCP): 2 порта 10/100/1000 Мбит/с (RJ45), поддерживает VLAN для разделения трафика
- Поддерживаемые сервисы IEC 61850: MMS (Manufacturing Message Specification), GOOSE, SV (Sampled Values)
- Параметры передачи данных:
- Задержка GOOSE: <1 мс
- Максимальное количество GOOSE-публикаций: 32
- Максимальное количество Modbus-клиентов: 16
- Объем передаваемых данных: До 10 000 объектов IEC 61850
- Управление и настройка:
- ПО для настройки: ProSoft Configuration Builder (поддержка Windows)
- Диагностика: Лог ошибок, индикация статусов через светодиоды (питание, коммуникация, ошибки)
- Эксплуатационные условия:
- Входное напряжение: 24 В DC (диапазон 18–30 В DC) или 125/250 В DC (опционально, для подстанций)
- Температурный диапазон: -40 °C до +70 °C (рабочий)
- Уровень защиты корпуса: IP20
- DIN-ширина: 3 модуля (54 мм)
- Сертификации: CE, UL 508, IEC 61850-3, IEC 61000-6-2, IEEE 1588 (PTPv2)
Преимущества и особенности
- Поддержка GOOSE с низкой задержкой: <1 мс гарантирует мгновенное реагирование на аварии в электросетях — ключевое преимущество PROSOFT PLX82-MNET-61850 для электроэнергетики.
- Совместимость с IEC 61850: Соответствие стандарту обеспечивает интеграцию с любым оборудованием электроэнергетики (релей, счетчики, контроллеры) без дополнительных адаптеров.
- Широкий температурный диапазон: -40 °C до +70 °C позволяет использовать шлюз в суровых условиях подстанций (от холодных регионов до жарких климатов).
- Гибкая трансляция данных: Двустороннее преобразование IEC 61850 ↔ Modbus/TCP упрощает интеграцию существующих Modbus-систем с новыми IEC 61850-оборудованием.
Примеры применения в областях автоматизации
- Электроэнергетика (Тепловая электростанция): PROSOFT PLX82-MNET-61850 интегрирует релей защиты турбины и генератора (IEC 61850) с контроллером Modbus/TCP — передаёт данные о токах, напряжениях и статусе защиты, а при аварии отправляет GOOSE-сигнал для остановки турбины.
- Распределительные сети (Подстанции): Шлюз подключает 8 цифровых выключателей (IEC 61850) к центральному контроллеру Modbus — операторы отслеживают состояние сети в реальном времени, а при неисправности шлюз мгновенно передает сигнал на отключение.
- Гидроэлектростанция: PROSOFT PLX82-MNET-61850 преобразует данные о уровне воды в водохранилище (Modbus-датчик) в IEC 61850 для релей управления воротами — регулирует подачу воды в турбины в соответствии с требованиями электросети.
Сравнение с конкурентами
| Параметр | PROSOFT PLX82-MNET-61850 | Аналог 1 (Siemens SICAM PAS) | Аналог 2 (Schneider EcoStruxure TM251MESE) |
|---|---|---|---|
| Поддерживаемые сервисы IEC 61850 | MMS, GOOSE, SV | MMS, GOOSE | MMS |
| Задержка GOOSE | <1 мс | <2 мс | — |
| Температурный диапазон | -40 °C до +70 °C | -20 °C до +60 °C | 0 °C до +55 °C |
| Поддержка Modbus/TCP | Да | Ограниченная | Да |
| DIN-ширина | 54 мм | 72 мм | 36 мм |
Советы по выбору и предостережения
Советы по выбору
- Для электроэнергетических объектов: Если требуется интеграция IEC 61850-оборудования с Modbus/TCP-системами (подстанции, ТЭС), PROSOFT PLX82-MNET-61850 — оптимальный выбор, благодаря поддержке GOOSE и широкому температурному диапазону.
- Для аварийных систем: При необходимости мгновенной передачи сигналов (отключение неисправностей) задержка GOOSE <1 мс делает шлюз предпочтительным над аналогами с >2 мс.
- Для суровых условий: -40 °C до +70 °C подходит для подстанций в регионах с экстремальными климатами, лучше чем аналоги с ограниченным температурным диапазоном.
Предостережения
- Настройка GOOSE: При конфигурации GOOSE задайте правильный приоритет и интервал передачи — некорректные параметры могут привести к задержкам или потере сигналов.
- Монтаж: PROSOFT PLX82-MNET-61850 имеет защиту IP20 — монтируйте только в закрытые шкафы подстанций, защищенные от пыли, влаги и электромагнитных помех (близко к трансформаторам).
- Обновление прошивки: Регулярно обновляйте прошивку через ProSoft Configuration Builder — новые версии исправляют ошибки и добавляют поддержку новых сервисов IEC 61850.
