Описание
Основная информация о продукте: PROSOFT PTQ-PDPMV1
В данной статье рассматривается промышленный модуль шлюза Profinet DCP/MV от ведущего производителя компонентов для автоматизации ProSoft Technology — PROSOFT PTQ-PDPMV1 (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]). Это специализированное устройство предназначено для интеграции контроллеров PLC Allen-Bradley ControlLogix с оборудованием на базе протоколов Profinet DCP (Device Control Protocol) и Profinet MV (Motion Velocity), обеспечивая двустороннюю передачу данных в режиме реального времени. Области применения PROSOFT PTQ-PDPMV1 включают машиностроение (станки с ЧПУ, робототехника), автоматизацию производственных линий, транспортное оборудование и энергетику. Благодаря высокой совместимости, низкой задержке передачи данных и простоте конфигурации, PROSOFT PTQ-PDPMV1 стал ключевым компонентом для проектов, где требуется взаимодействие между системами Allen-Bradley и Profinet.
Описание продукта

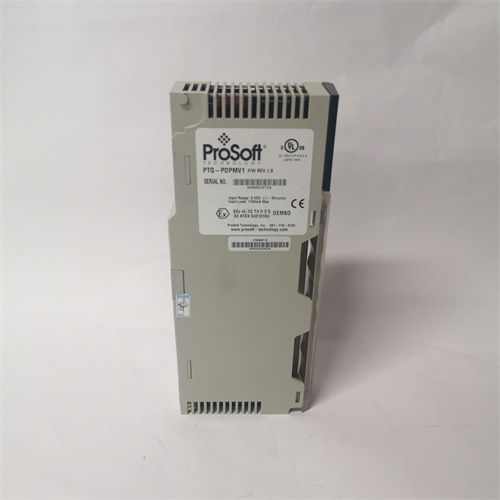

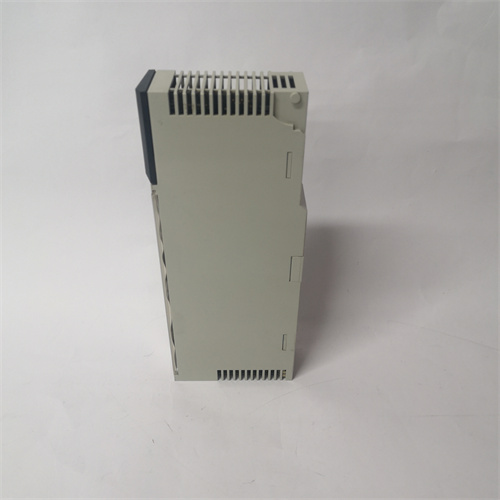

PROSOFT PTQ-PDPMV1 (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]) — это модуль расширения для систем Allen-Bradley ControlLogix, реализующий функцию шлюза между протоколами ControlNet/EtherNet/IP (стандарты Rockwell) и Profinet DCP/MV. Его основная функция — преобразование сигналов и данных между разными промышленными протоколами, обеспечивая синхронную передачу команд управления, диагностической информации и параметров оборудования в режиме реального времени.
Особого внимания заслуживает то, что PROSOFT PTQ-PDPMV1 поддерживает как режим мастера, так и режим слейва Profinet, что позволяет гибко интегрировать как контроллер Allen-Bradley в сети Profinet, так и Profinet-оборудование в системы ControlLogix. Модуль обеспечивает передачу данных с низкой задержкой (менее 1 мс) и высокой надежностью, критически важной для задач движения и синхронизации осей (например, на производственных линиях с роботами). PROSOFT PTQ-PDPMV1 оснащен двумя портами Ethernet (RJ45) для подключения к сети Profinet и интерфейсом для установки в слот контроллера ControlLogix, обеспечивая бесшовную интеграцию в существующие системы. Кроме того, модуль управляется через программное обеспечение ProSoft Configuration Builder, которое предоставляет интуитивно понятный интерфейс для настройки протоколов, маппинга данных и мониторинга связи. Как продукт ProSoft Technology, PROSOFT PTQ-PDPMV1 соответствует международным стандартам IEEE 802.3, Profinet IO и CE, подтверждая свою надежность и безопасность в промышленной эксплуатации.
Технические параметры
- Модель: PROSOFT PTQ-PDPMV1 (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите])
- Тип продукта: Модуль шлюза Profinet DCP/MV для контроллеров Allen-Bradley ControlLogix
Параметры коммуникации
- Поддерживаемые протоколы: Profinet DCP (Device Control Protocol), Profinet MV (Motion Velocity), EtherNet/IP, ControlNet (через контроллер ControlLogix)
- Режимы работы: Profinet Master, Profinet Slave
- Порт Ethernet: 2 порта RJ45, 10/100/1000 Mbps ( gigabit Ethernet)
- Максимальная скорость передачи данных: 1 Gbps
- Задержка передачи: ≤ 1 мс
- Поддерживаемое количество слейвов Profinet: До 32 устройств
- Маппинг данных: До 4096 байтов входных/выходных данных
Параметры эксплуатации и совместимости
- Совместимость с контроллерами: Allen-Bradley ControlLogix (5550, 5560, 5570, 5580), CompactLogix 5370 (с адаптером)
- Питание: Из контроллера ControlLogix (5 В DC, 0.5 А)
- Степень защиты: IP20 (при монтаже в шкафу ControlLogix)
- Рабочая температура: 0°C – +60°C
- Диапазон относительной влажности: 5% – 95% (без конденсации)
- Габаритные размеры: Соответствует стандартам модулей ControlLogix (100 мм × 160 мм × 35 мм)
- Вес: 0.3 кг
- Сертификация: CE, UL, CSA, Profinet Conformance Tested
Преимущества и особенности
PROSOFT PTQ-PDPMV1 (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]) имеет ряд ключевых преимуществ перед аналогами на рынке:
- Гибкая интеграция: Поддержка режимов мастера и слейва Profinet позволяет взаимодействовать с различным оборудованием Profinet и системами Allen-Bradley.
- Низкая задержка передачи: Задержка ≤ 1 мс гарантирует синхронную работу для задач движения и реального времени (например, на станках с ЧПУ).
- Бесшовная совместимость с ControlLogix: Оптимизированный дизайн для интеграции в контроллеры Allen-Bradley, без необходимости дополнительного оборудования.
- Простота конфигурации: Программное обеспечение ProSoft Configuration Builder упрощает настройку протоколов, маппинг данных и диагностику.
- Высокая пропускная способность: Поддержка Gigabit Ethernet обеспечивает передачу больших объемов данных без потерь.
- Надежность: Качественное исполнение и сертификация Profinet подтверждают стабильность работы в длительной эксплуатации.
Области применения и кейсы
- Машиностроение (Фрезерный станок с ЧПУ на базе ControlLogix): На станке PROSOFT PTQ-PDPMV1 интегрирует контроллер Allen-Bradley с Profinet-совместимыми сервоуправлениями и сенсорами позиции. Низкая задержка передачи обеспечивает точную синхронизацию осей, а маппинг данных упрощает управление технологическим процессом.
- Автоматизация производства (Линя по сборке автомобильных компонентов): На линии PROSOFT PTQ-PDPMV1 соединяет контроллер ControlLogix с Profinet-роботами и конвейерами. Двусторонняя передача данных позволяет операторам мониторировать состояние оборудования и корректировать режимы работы в реальном времени.
- Транспортное оборудование (Автоматизированные guided vehicles — AGV): В AGV PROSOFT PTQ-PDPMV1 интегрирует контроллер Allen-Bradley с Profinet-датчиками препятствий и модулями движения. Высокая надежность и низкая задержка гарантируют безопасное и точное перемещение AGV в складах и производственных помещениях.
- Энергетика (Система мониторинга трансформаторов): В системе мониторинга PROSOFT PTQ-PDPMV1 соединяет контроллер ControlLogix с Profinet-совместимыми сенсорами температуры и давления. Передача диагностической информации в режиме реального времени позволяет операторам своевременно реагировать на нештатные ситуации.
Сравнение с конкурентами
PROSOFT PTQ-PDPMV1 (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]) сравнивается с двумя ведущими аналогами — модулем Siemens SCALANCE XB108 и продуктом Phoenix Contact FL SWITCH SFN 5TX. Основные различия представлены ниже:
| Параметр | PROSOFT PTQ-PDPMV1 | Siemens SCALANCE XB108 | Phoenix Contact FL SWITCH SFN 5TX |
|---|---|---|---|
| Совместимость с ControlLogix | Полная (модуль расширения) | Частичная (через внешний шлюз) | Частичная (через внешний шлюз) |
| Задержка передачи | ≤ 1 мс | ≤ 2 мс | ≤ 1.5 мс |
| Режимы Profinet | Master/Slave | Slave | Slave |
| Количество портов Ethernet | 2 | 8 | 5 |
| Поддерживаемые слейвы | До 32 | До 16 | До 20 |
Из сравнения видно, что PROSOFT PTQ-PDPMV1 превосходит аналогов по совместимости с контроллерами Allen-Bradley, задержкой передачи и поддержкой режимов Profinet. В отличие от конкурентов, он работает как модуль расширения ControlLogix, устраняя необходимость в дополнительном внешнем шкафу. Для проектов на базе систем Allen-Bradley, требующих интеграции с Profinet, PROSOFT PTQ-PDPMV1 является оптимальным решением.
Советы по выбору и меры предосторожности
Советы по выбору
- Система автоматизации: Выбирайте PROSOFT PTQ-PDPMV1 для проектов с контроллерами Allen-Bradley ControlLogix или CompactLogix 5370 — полная совместимость гарантирует стабильность.
- Тип задач: Идеально для задач реального времени (движение, синхронизация) благодаря низкой задержке передачи ≤ 1 мс.
- Размер сети Profinet: Подходит для сетей с до 32 слейвами — достаточно для средних и крупных производственных проектов.
- Требования к пропускной способности: При необходимости передачи больших объемов данных — поддержка Gigabit Ethernet обеспечивает высокую скорость.
Меры предосторожности
- Правильная конфигурация: Настраивайте модуль через ProSoft Configuration Builder, следуя руководству, и проверяйте маппинг данных перед запуском в эксплуатацию.
- Контроль сети: Используйте кабели категории 5E или выше для подключения к сети Profinet, избегайте перегрузки сети и наличия электромагнитных помех.
- Проверка соединений: Регулярно осматривайте соединения портов Ethernet и контакты модуля в слоте ControlLogix на надежность.
- Мониторинг диагностики: Отслеживайте статус связи через программное обеспечение и контроллер ControlLogix, своевременно устраняя неполадки (потеря связи, ошибки передачи).
- Обновление прошивки: Регулярно обновляйте прошивку модуля через официальные каналы ProSoft Technology, чтобы исправить возможные ошибки и расширить функциональность.
- PTQ-PDPMV1
