Описание
0-57C408-B

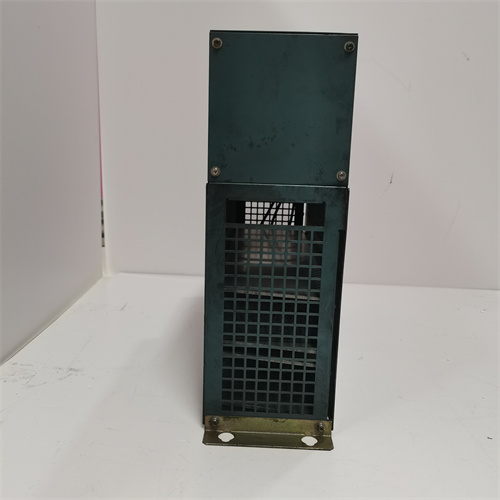

Сначала представим ключевой продукт: это промышленный модуль аналогового ввода для систем автоматизации RELIANCE 0-57C408-B (после предоставления вами ссылки здесь будет добавлена ссылка на продукт), относящий к линейке компонентов Reliance Electric (ныне часть Rockwell Automation). Он предназначен для интеграции с контроллерами Reliance (например, AutoMax, GV3000) и обеспечивает высокоточное считывание слабых аналоговых сигналов от сенсоров (температуры, давления, расхода) в критических промышленных процессах — металлургия, энергетика, нефтегаз — где ошибка измерения может привести к браку продукции или авариям.
Описание продукта
Модуль аналогового ввода RELIANCE 0-57C408-B — это специализированное устройство, разработанное для решения задач точного измерения аналоговых сигналов в условиях, где требуется максимальная стабильность и защита от внешних помех. Благодаря использованию 16-битного аналого-цифрового преобразователя (АЦП) с повышенной линейностью и встроенными фильтрами низких частот, RELIANCE 0-57C408-B обеспечивает точность измерения ±0.05% от полного диапазона сигнала — это критично для мониторинга параметров реакторных установок АЭС, температуры расплава в металлургических печах или давления в нефтепроводах.
Модуль RELIANCE 0-57C408-B имеет 8 независимых входных каналов, каждый из которых поддерживает несколько типов сигналов: 4–20 мА (токовые, для датчиков давления/расхода), 0–10 В DC (напряжностные, для сенсоров температуры) и сигналы от термопар (типы K, J, T) — это позволяет подключать разные типы сенсоров без дополнительных адаптеров, оптимизируя использование пространства в распределительных щитах. При использовании RELIANCE 0-57C408-B (по ссылке на продукт) пользователи получают гарантию соответствия стандартам Reliance по надежности, включая гальваническую развязку между каналами (изоляция 500 В АС) и защиту от электромагнитных помех (EMC Class 3, соответствует EN 61000-6-2) — это предотвращает передачу помех между измерительными цепями и защищает контроллер Reliance от перепадов напряжения от мощного оборудования.
Также RELIANCE 0-57C408-B поддерживает дистанционную калибровку и диагностику через шину контроллера Reliance AutoMax: инженеры могут через программное обеспечение Reliance AutoMax Programming Software настраивать параметры каждого канала (диапазон сигнала, тип датчика), проверять точность измерения и отслеживать состояние АЦП — это сокращает время обслуживания и исключает необходимость остановки процесса. Уникальная функция «автоматическая компенсация дрейфа» RELIANCE 0-57C408-B корректирует параметры измерения каждые 5 минут на основе встроенного эталонного сигнала, поддерживая стабильность данных в течение длительных периодов эксплуатации (24/7) — особенно важно для процессов с длительными циклами (например, синтез полимера или варка расплава в сталелитейных заводах), где дрейф сигнала может привести к браку.
Компактная конструкция RELIANCE 0-57C408-B для монтажа в шасси контроллеров Reliance AutoMax упрощает интеграцию с существующими системами, а LED-индикаторы каждого канала (зеленый — сигнал активен, желтый — предупреждение, красный — ошибка) позволяют операторам быстро выявлять неполадки (разрыв цепи к сенсору, выход сигнала за пределы диапазона) без использования мультиметра. Благодаря высокой совместимости с контроллерами Reliance и другими модулями Reliance (например, RELIANCE 0-54341-21 — цифровой I/O, RELIANCE 0-57404-1E — модуль коммуникации), RELIANCE 0-57C408-B становится неотъемлемым компонентом для точного контроля процессов. Например, в ТЭЦ с паровой турбиной RELIANCE 0-57C408-B считывает сигналы от 8 датчиков: 4 датчика температуры пара (термопары типа K), 2 датчика давления в турбине (4–20 мА) и 2 датчика расхода топлива (0–10 В DC) — модуль передаёт данные в контроллер AutoMax, который регулирует подачу топлива и скорость турбины, обеспечивая эффективную генерацию электроэнергии и предотвращение перегрева.
Параметры продукта
- Тип модуля: Аналоговый модуль ввода для контроллеров Reliance AutoMax
- Количество каналов: 8 независимых аналоговых входов (каждой канал настраивается отдельно)
- Поддерживаемые типы сигналов:
- Токовые: 4–20 мА (двусторонний, с питанием сенсора 24 В DC)
- Напряжностные: 0–10 В DC, 0–5 В DC
- Термопары: Типы K (-270 °C до +1372 °C), J (-210 °C до +1250 °C), T (-270 °C до +400 °C)
- Технические характеристики измерения:
- Разрешение АЦП: 16 бит
- Точность: ±0.05% от полного диапазона (при температуре 25 °C ±2 °C)
- Время преобразования: <5 мс на канал
- Линейность: ±0.01% FS (Full Scale)
- Функции защиты и изоляция:
- Гальваническая развязка: 500 В АС между каналами и землей (на 1 мин)
- Защита от статического разряда (ESD): ±15 кВ (контактный), ±8 кВ (воздушный)
- Защита от электромагнитных помех (EMC Class 3)
- Индикация: LED-индикаторы на каждом канале (зеленый — нормальный режим, желтый — сигнал приближается к лимиту, красный — ошибка) + общая индикация питания
- Напряжение питания: 5 В DC (подается из шасси Reliance AutoMax)
- Температурный диапазон эксплуатации: 0 °C до +65 °C (подходит для суровых промышленных условий)
- Уровень защиты: IP20 (для установки в закрытые шасси Reliance AutoMax)
- Монтаж: В шасси Reliance AutoMax (размеры — 115 мм × 150 мм × 40 мм, занимает 1 слот)
Преимущества и особенности
- Высокая точность и стабильность: 16-битное разрешение АЦП и точность ±0.05% делают RELIANCE 0-57C408-B идеальным для критических процессов (энергетика, АЭС), где ошибка измерения <0.1% может привести к авариям или потере продукции.
- Гибкая поддержка сигналов: Поддержка токовых, напряжностных сигналов и термопар позволяет подключать разные типы сенсоров к одному модулю — не требуется покупать отдельные модули для каждого сигнала, снижая затраты.
- Комплексная защита: Гальваническая развязка 500 В АС и EMC Class 3 гарантируют устойчивость RELIANCE 0-57C408-B к электромагнитным помехам и перепадам напряжения, предотвращая искажение данных от мощного промышленного оборудования.
- Легкая диагностика и калибровка: Дистанционная настройка через шину AutoMax и LED-индикаторы упрощают обслуживание — операторы могут быстро локализовать неполадки и корректировать параметры без остановки процесса.
- Совместимость с Reliance экосистемой: RELIANCE 0-57C408-B полностью интегрируется с контроллерами Reliance AutoMax, автоматически распознается и не требует дополнительных драйверов — это сокращает время настройки и снижает риск совместимых проблем.
Примеры применения в отраслях
- Энергетика (АЭС): В атомных электростанциях RELIANCE 0-57C408-B считывает сигналы от 8 датчиков температуры и давления в системе охлаждения реактора. Модуль использует термопары типа K для измерения температуры воды (до 300 °C) и токовые сенсоры для давления (до 20 МПа) — данные передаются в контроллер AutoMax, который регулирует подачу охлаждающей воды. При превышении температуры на 5 °C над нормой модуль отправляет предупреждение, а при 10 °C — активирует аварийный сброс, предотвращая перегрев реактора.
- Нефтегазовая отрасль: На нефтеперекачивающих пунктах RELIANCE 0-57C408-B подключен к 8 сенсорам давления в трубопроводах (4–20 мА). Модуль устойчив к вибрациям (по стандарту IEC 60068-2-6) и низким температурам (-20 °C), передавая данные в контроллер AutoMax через модуль RELIANCE 0-57404-1E. При падении давления (утечка) контроллер автоматически закрывает шлюзовые клапаны, а RELIANCE 0-57C408-B продолжает отслеживать параметры для анализа причин утечки.
- Металлургия: В сталелитейных заводах RELIANCE 0-57C408-B считывает сигналы от 8 датчиков температуры расплава стали (термопары типа K). Модуль компенсирует дрейф сигнала из-за высокой температуры окружающей среды (+65 °C), передавая точные данные в контроллер AutoMax — тот регулирует мощность нагревательных элементов, поддерживая температуру расплава в диапазоне 1500–1550 °C, необходимом для получения качественной стали.
- Химическая промышленность: В заводах по производству фармацевтических препаратов RELIANCE 0-57C408-B измеряет концентрацию реактивов в смесителях (0–10 В DC) и температуру реакции (термопары типа J). Точность ±0.05% гарантирует соответствие концентрации стандарту, а автоматическая компенсация дрейфа предотвращает брак продукции — это критично для отрасли, где даже минимальное отклонение параметров делает препараты негодными к использованию.
Сравнение с конкурентами
| Параметр | RELIANCE 0-57C408-B | Конкурентный модуль (например, Siemens S7-400 SM 331) |
|---|---|---|
| Точность измерения | ±0.05% от полного диапазона | ±0.1% от полного диапазона |
| Разрешение АЦП | 16 бит | 13 бит |
| Гальваническая развязка | 500 В АС (между каналами) | 250 В АС (между каналами) |
| Поддерживаемые термопары | K, J, T (без дополнительных лицензий) | Только K (другие требуют лицензий) |
| Температурный диапазон | 0 °C до +65 °C | 0 °C до +60 °C |
| Гарантийный срок | 3 года (стандарт для Reliance) | 2 года |
Рекомендации по выбору
- Определите требования к точности: Для критических процессов (АЭС, фармацевтика) с требуемой точностью <0.1% RELIANCE 0-57C408-B с ±0.05% подходит лучше, чем конкуренты с ±0.1% — ошибка измерения может быть критической для безопасности или качества продукции.
- Проверьте тип сенсоров: Если вам нужно подключать термопары разных типов (K, J, T) без дополнительных затрат, RELIANCE 0-57C408-B является предпочтительным выбором — конкуренты often требуют покупки лицензий для поддержки нестандартных термопар.
- Оцените условия эксплуатации: Для работы в диапазоне 0 °C до +65 °C (нагретые производственные зоны, северные регионы) RELIANCE 0-57C408-B подходит лучше, чем модели с максимальной температурой +60 °C — переохлаждение или перегрев может привести к выходу модуля из строя.
- Учтите совместимость с контроллером: Если вы используете контроллер Reliance AutoMax, RELIANCE 0-57C408-B интегрируется автоматически — не требуется настраивать драйверы или адаптеры, в то время как сторонние модули may требуют сложной интеграции (подробности в спецификации по ссылке на продукт).
Меры предосторожности
- Монтаж с соблюдением безопасности: Устанавливайте RELIANCE 0-57C408-B только после отключения питания шасси Reliance AutoMax — подключение модуля под напряжением может привести к повреждению АЦП или шены контроллера. При прокладке кабелей к сенсорам используйте экранированные линии — это снижает электромагнитные помехи.
- Соблюдайте полярность при подключении: Неправильное подключение термопар (перепутывание «+» и «-») или токовых сенсоров приведет к ошибке измерения — следуйте маркировке на модуле и документации к сенсорам.
- Не превышайте диапазон сигнала: Для 4–20 мА не подключайте сигналы >20 мА, а для 0–10 В — >10 В — это может повредить АЦП и отменить гарантию. Используйте делители напряжения или токоограничивающие резисторы для сигналов за пределами диапазона.
- Регулярная калибровка: Каждые 12 месяцев проводите калибровку RELIANCE 0-57C408-B через программное обеспечение AutoMax — это поддерживает точность измерения и предотвращает накопление дрейфа.
- Защита от влаги: Не эксплуатируйте модуль в условиях с влажностью >85% (с конденсацией) — влага может проникнуть в терминалы и вызвать короткое замыкание. Для влажных помещений используйте шкаф с обогревом или дегумидификатором.
