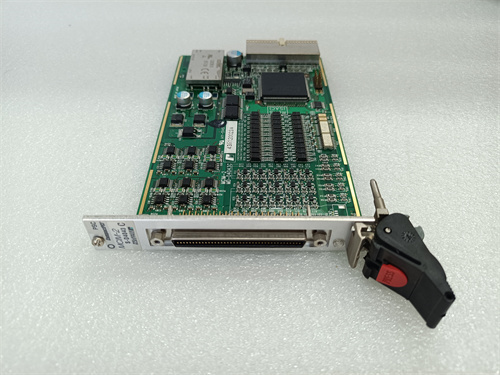

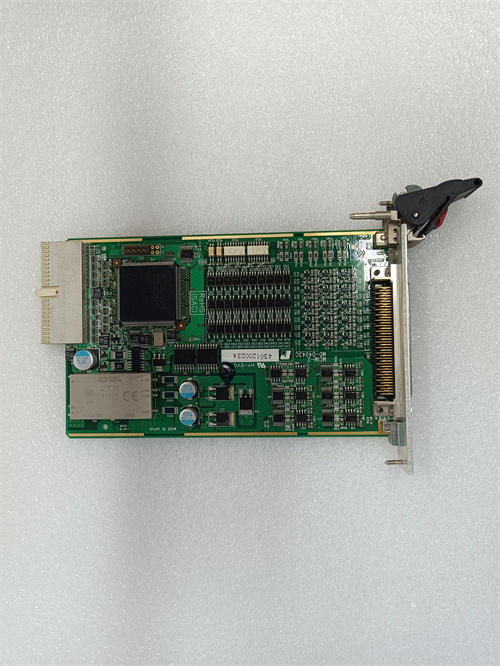

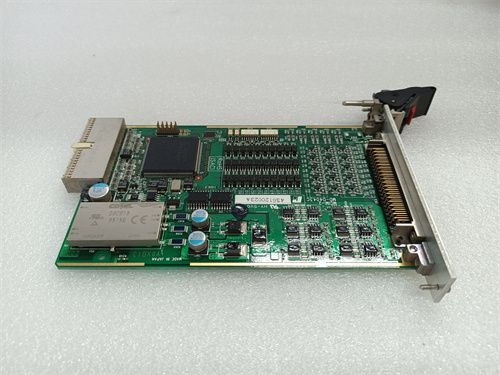

RELIANCE 57045

Описание

Общее описание продукта

Технические параметры продукта

• Тип устройства: Модуль аналоговых входов (AI), модульный дизайн, монтаж в шасси Reliance 57C Controlnet
• Параметры каналов аналоговых входов:
  • Количество каналов: 8 независимых каналов (дифференциальное подключение)
  • Тип поддерживаемых сигналов: Токовые сигналы 4–20 мА, напряжностные сигналы 0–10 В DC, ±5 В DC (настраиваемый для каждой группы каналов — 4 канала на группу)
  • Точность преобразования: ±0.1% от полного диапазона сигнала (при температуре 25 ± 5 °C)
  • Разрешение АЦП: 16 бит
  • Скорость преобразования: ≤ 5 мс на канал (последовательное преобразование), ≤ 20 мс на все 8 каналов
  • Изоляция: Галваническая изоляция 1000 В AC между каналами, 2500 В AC между модулем и шасси
• Интерфейсы и коммуникации:
  • Шина связи с контроллером: Reliance Controlnet (совместим с Ethernet/IP через шлюз), скорость передачи до 5 Мбит/с
  • Диагностика: Локальные LED-индикаторы состояния модуля (Power OK, Comm OK) и групп каналов (Active/Error), логирование ошибок (до 500 записей)
  • Калибровка: Поддержка автоматической калибровки через ПО Reliance AutoMax, ручная калибровка через джамперы
• Параметры питания и эксплуатации:
  • Входное напряжение: 5 В DC (питание от шасси Controlnet) + 24 В DC (для питания сенсоров, опционально)
  • Потребляемая мощность: ≤ 10 Вт (при полной нагрузке)
  • Степень защиты: IP20 (при монтаже в закрытом шасси)
  • Рабочая температура: 0 °C до +60 °C
  • Влажность: 5% – 95% (без конденсации)
  • Устойчивость к вибрации: 4 g (5–500 Гц, согласно IEC 60068-2-6)
• Сертификации: CE, UL, CSA, ISO 9001, RoHS

Преимущества и особенности

1. Высокая точность и скорость преобразования: RELIANCE 57045 с разрешением АЦП 16 бит и точностью ±0.1% гарантирует точную обработку сигналов от сенсоров в критических приложениях (например, контроля положения инструмента на станке с ЧПУ). Скорость преобразования ≤ 5 мс на канал позволяет обрабатывать динамические процессы в реальном времени — например, изменение давления в гидроприводе пресса.
2. Гибкость в настройке сигналов: Поддержка различных типов сигналов (4–20 мА, 0–10 В DC, ±5 В DC) и настройка по группам каналов адаптируют модуль к различным типам сенсоров — от стандартных датчиков давления (4–20 мА) до прецизионных датчиков положения (±5 В DC). Это расширяет область применения от машиностроения до энергетики.
3. Совместимость с системами Reliance: Полная интеграция с шасси 57C Controlnet и ПО Reliance AutoMax обеспечивает плавную работу с контроллерами и другими модулями системы (дискретные I/O, серво-контроллеры). Возможность подключения через Ethernet/IP позволяет интегрировать RELIANCE 57045 в современные промышленные сети, упрощая мониторинг и управление.
4. Расширенная диагностика и калибровка: LED-индикаторы состояния групп каналов позволяют быстро выявлять неисправности (например, обрыв сигнала от сенсора, сбой группы каналов), а автоматическая калибровка через ПО поддерживает стабильность точности на протяжении всего срока эксплуатации. Логирование ошибок помогает анализировать причины сбоев и предотвращать повторные неисправности.
5. Устойчивость к промышленным условиям: Работа в диапазоне температур 0 °C до +60 °C и устойчивость к вибрации 4 g делают RELIANCE 57045 подходящим для эксплуатации в суровых средах — от нагретых цепей производственных линий до машин с высоким уровнем вибраций (штамповочные прессы, рольганги).

Случаи применения в отраслях

• Машиностроение (станок с ЧПУ): RELIANCE 57045 используется в вертикальном токарном станке с ЧПУ для обработки сигналов от 8 датчиков положения инструмента (напряжностные сигналы 0–10 В DC). Модуль преобразует сигналы с точностью ±0.1% и скоростью ≤ 5 мс на канал, передавая данные в контроллер Reliance AutoMax. Это обеспечивает точный контроль положения инструмента с погрешностью не более 0.01 мм, критической для обработки высокоточных деталей.
• Энергетика (модульное оборудование): В системе управления модульным генератором электропроизводства RELIANCE 57045 обрабатывает сигналы от 8 датчиков давления охлаждающей жидкости (токовые сигналы 4–20 мА) и 4 датчиков температуры обмоток (напряжностные сигналы 0–5 В DC). Модуль стабильно работает при перепадах температуры 10–55 °C, а галваническая изоляция защищает каналы от электромагнитных помех от генератора. Данные передаются в контроллер для регулирования системы охлаждения и предотвращения перегрева.
• Автомобильный производитель (линия сборки): В линии сборки двигателей автомобиля RELIANCE 57045 обрабатывает сигналы от 8 прецизионных датчиков размеров деталей (напряжностные сигналы ±5 В DC). Модуль преобразует сигналы с разрешением 16 бит, позволяя контролировать размеры деталей с точностью до 0.005 мм. При превышении допусков контроллер через другие модули системы останавливает линию, предотвращая сборку бракованных двигателей.
• Металлургия (штамповочный пресс): В крупном штамповочном прессе с гидроприводом RELIANCE 57045 обрабатывает сигналы от 8 датчиков давления гидросистемы (токовые сигналы 4–20 мА). Модуль устойчив к вибрациям 4 g, возникающим при работе пресса, и преобразует сигналы с скоростью ≤ 20 мс на все каналы. Данные передаются в контроллер для регулирования давления, предотвращая перегрузку и повреждение пресса.

Сравнение с конкурентами

Советы по выбору

1. Проверьте совместимость с существующей системой: RELIANCE 57045 идеально подходит для систем Reliance 57C Controlnet и PLC AutoMax. Если вы используете другие системы (Siemens S7, Allen-Bradley ControlLogix), рассмотрите модули соответствующих производителей для обеспечения полной интеграции.
2. Определите требования к точности и скорости: Для приложений с высокими требованиями к точности (±0.1%) и скорости (≤5 мс на канал) — например, станки с ЧПУ, прецизионные тестовые стенды — RELIANCE 57045 является оптимальным выбором. Для менее критических процессов (требуемая точность ±0.2%) можно выбрать более экономичные модули Siemens.
3. Учтите тип сенсоров и сигналов: Если вы используете смешанные типы сигналов (4–20 мА, 0–10 В DC, ±5 В DC) и нуждаетесь в настройке по группам каналов, RELIANCE 57045 с гибкой конфигурацией подойдет лучше, чем модули с фиксированным типом сигнала.
4. Оцените условия эксплуатации: Работа в диапазоне 0–60 °C и устойчивость к вибрации 4 g подходит для большинства промышленных условий. Если модуль будет эксплуатироваться в холодных помещениях (≤0 °C), дополнительно обеспечьте тепловую защиту, так как низкие температуры могут снизить точность преобразования.

Меры предосторожности

1. Правильный монтаж и подключение: Монтируйте RELIANCE 57045 только в совместимое шасси Reliance 57C Controlnet, соблюдая требования к зазорам для охлаждения (не менее 10 мм между модулями). При подключении сенсоров используйте экранированные кабели и соблюдайте полярность — неправильное подключение может привести к повреждению каналов или искажению сигналов.
2. Проверка параметров питания: Перед запуском убедитесь, что шасси подает стабильное питание 5 В DC, а опциональное питание 24 В DC для сенсоров соответствует требованиям (допуск ±10%). Используйте стабильные источники питания — перепады напряжения могут увеличить шум и снизить точность.
3. Регулярная калибровка и диагностика: Ежегодно выполняйте автоматическую калибровку через ПО Reliance AutoMax с использованием эталонного устройства. Периодически проверяйте состояние модуля через LED-индикаторы и логи ошибок — своевременное выявление неисправностей предотвращает брак и остановки процесса.
4. Защита от электромагнитных помех: Размещайте шасси с RELIANCE 57045 на расстоянии не менее 1 метра от мощных электроприборов, трансформаторов и кабелей с высоким током. Используйте фильтры сигналов для входных каналов при работе в шумных средах — это критично для стабильности обработки аналоговых сигналов.
5. Ограничение несанкционированного доступа: Ограничьте доступ к шасси с модулем и защитой ПО Reliance AutoMax паролем. Несанкционированное изменение параметров калибровки или конфигурации каналов может привести к искажению данных и повреждению оборудования.
