Описание
Общее описание продукта

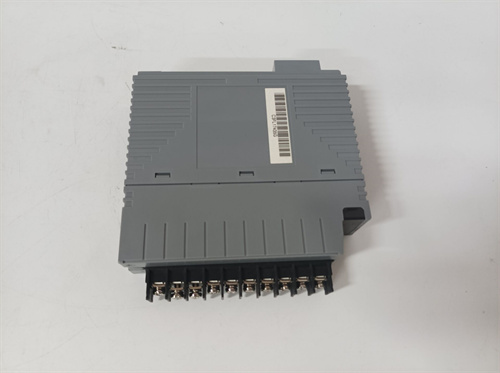

Основным объектом рассмотрения — RELIANCE S0-60065 (ссылка на продукт: [вставить ссылку]). Это промышленный цифровой выходной модуль компании Reliance Electric (специализирующейся на компонентах автоматизации вращательного оборудования и производственных линий), разработанный для интеграции с контроллерами Reliance AutoMax и GV3000 — широко используемых в энергетике, металлургии, нефтегазовой промышленности и тяжелой машиностроении. RELIANCE S0-60065 специализируется на надежном управлении дискретными исполнительными механизмами (электромагнитные клапаны, контакторы, аварийные выключатели, сигнальные лампы) через релейные выходы, обеспечивая стабильность работы в условиях суровой промышленной эксплуатации (вибрации, перепады напряжения, электромагнитные помехи). Благодаря высокой нагрузочной способности, глубокой интеграции с системами Reliance и долговечностью, RELIANCE S0-60065 стал ключевым компонентом в проектах, где отказ выходного модуля может привести к остановке производства и серьезным экономическим потерям. Особенно ценной является его совместимость с устаревшими и современными конфигурациями контроллеров Reliance, что делает модуль идеальным для модернизации существующих установок без полной замены основного оборудования.
Технические параметры продукта
- Тип устройства: Цифровой выходной модуль для контроллеров Reliance AutoMax/GV3000
- Количество каналов: 8 независимых дискретных выходов (релейные контакты, нормально разомкнутое контактирование — NO, настраиваемое на NC через ПО)
- Электрические характеристики выходов:
- Коммутационная способность: 250 В AC / 30 В DC
- Максимальный ток на канал: 5 А (постоянный), 10 А (кратковременный, до 30 секунд)
- Суммарный максимальный ток на модуль: 20 А
- Время коммутации: ≤ 10 мс (включение), ≤ 5 мс (отключение)
- Электрические характеристики модуля:
- Питание: 24 В DC (получается от шейна контроллера Reliance), потребляемая мощность ≤ 4 Вт
- Изоляция: Галваническая изоляция 2500 В AC между каналами и между модулем и шиной контроллера
- Класс безопасности: Согласно IEC 61010-1 (электробезопасность), IEC 60947-5-2 (стандарты релейных модулей)
- Операционные условия:
- Рабочая температура: от -15 °C до +70 °C
- Влажность: До 95% (без конденсации)
- Устойчивость к вибрациям: 12 g (5–500 Гц) — согласно стандарту IEC 60068-2-6
- Устойчивость к электромагнитным помехам: Согласно IEC 61000-4-2/3
- Габаритные размеры: 110 мм × 140 мм × 35 мм (стандартный размер для модулей Reliance AutoMax)
- Класс защиты: IP20 (для монтажа в закрытых распределительных щитах или шкафах контроллеров)
- Монтаж: Разъемное крепление к шейну контроллера Reliance AutoMax/GV3000 или DIN-рейковое крепление (совместимо с 35 мм стандартными рейками)
- Дополнительные функции: LED-индикаторы состояния каждого канала и питания, защита от короткого замыкания (автоматическое отключение канала при перегрузке), интеграция с ПО Reliance AutoMax Programming Software, логирование ошибок (последние 30 записей), сертификации CE, UL и ISO 9001
Преимущества и особенности
- Высокая нагрузочная способность: С максимальным током 5 А на канал RELIANCE S0-60065 эффективно управляет мощными исполнительными механизмами — например, на металлургическом заводе он активирует контакторы электродвигателей плавильных печей (ток до 4 А) или электромагнитные клапаны системы подачи воды (ток до 3 А). Кратковременная нагрузка до 10 А позволяет управлять устройством с пусковыми токами, без необходимости использования промежуточных силовых контакторов.
- Устойчивость в суровых условиях: Работа в диапазоне температур -15 °C до +70 °C и галваническая изоляция 2500 В AC делают RELIANCE S0-60065 подходящим для эксплуатации в цехах с переменной температурой (например, котельные ТЭЦ) или на северных энергетических объектах (низкие зимние температуры). Защита от электромагнитных помех гарантирует стабильность работы вблизи мощного электрооборудования (трансформаторы, генераторы).
- Глубокая интеграция с системами Reliance: RELIANCE S0-60065 автоматически распознается контроллерами Reliance AutoMax и GV3000, и его конфигурация осуществляется через стандартное ПО Reliance AutoMax Programming Software. Не требуется дополнительная настройка протоколов или адаптеров — параметры каждого канала (тип контактов NO/NC, логика управления) настраиваются в едином интерфейсе, что упрощает коммиссиюрование и минимизирует риск ошибок.
- Простота диагностики и обслуживания: LED-индикаторы на каждом канале позволяют операторам быстро определить состояние (включено/отключено/ошибка) без подключения ПО. При коротком замыкании или перегрузке канал автоматически отключается, предотвращая выгорание релейных контактов и повреждение модуля. Это сокращает время поиска неисправностей и снижает эксплуатационные затраты.
- Совместимость с устаревшими системами: RELIANCE S0-60065 полностью совместим с устаревшими контроллерами Reliance AutoMax (версии 4.0 и выше) и современными GV3000, что делает его идеальным для модернизации старых установок. Замена устаревших выходных модулей на RELIANCE S0-60065 позволяет сохранить существующий контроллер, снижая затраты на модернизацию на 30–40% по сравнению с полной заменой системы.
Случаи применения в отраслях
- Энергетика (топливные склады ТЭЦ): RELIANCE S0-60065 управляет 8 контакторами насосов системы подачи углей в котлы, интегрируясь с контроллером Reliance GV3000. Модуль активирует насосы при низком уровне топлива в бункерах и отключает при достижении нормативного уровня. Защита от перегрузки предотвращает повреждение насосов при закупорке трубопроводов.
- Нефтегазовая промышленность (компрессорные станции): Модуль управляет аварийными клапанами сброса газа и сигнальными лампами, передавая команды от контроллера Reliance AutoMax. RELIANCE S0-60065 активирует клапаны при превышении критического давления ( > 15 бар) и включает сигнальную лампу для информирования операторов. Устойчивость к вибрациям 12 g гарантирует работу при работе компрессоров.
- Тяжелая машиностроение (штамповочные прессы): RELIANCE S0-60065 управляет электромагнитными зажимами деталей и аварийной кнопкой остановки пресса. Модуль интегрируется с контроллером Reliance AutoMax, который активирует зажимы перед началом штамповки и отключает пресс при нажатии аварийной кнопки. Высокая нагрузочная способность (5 А) позволяет управлять зажимами напрямую, без промежуточных контакторов.
- Химическая промышленность (реакторные установки): Модуль управляет электромагнитными клапанами подачи химических реагентов и системами тушения, передавая команды от контроллера GV3000. RELIANCE S0-60065 работает в условиях повышенной влажности (до 90%) и агрессивных газов, а защита от короткого замыкания предотвращает повреждение модуля при сбое клапана.
Сравнение с конкурентами
В таблице ниже представлено сравнение RELIANCE S0-60065 с аналогичными цифровыми выходными модулями:
| Параметр | RELIANCE S0-60065 | Siemens S7-300 SM 322 (6ES7322-1BH01-0AA0) | Allen-Bradley 1756-OB8I |
|---|---|---|---|
| Количество каналов | 8 (релейные, NO/NC) | 8 (релейные, NO/NC) | 8 (релейные, NO) |
| Максимальный ток на канал | 5 А (постоянный) | 2 А (постоянный) | 5 А (постоянный) |
| Суммарный ток на модуль | 20 А | 16 А | 20 А |
| Совместимость с контроллерами | Reliance AutoMax/GV3000 | Siemens S7-300/400 | Allen-Bradley ControlLogix |
| Цена (примерная) | Средняя | Средняя–Высокая | Высокая |
Ключевые различия: RELIANCE S0-60065 выделяется более высокой токовой способностью по сравнению с аналогом Siemens и более доступной ценой по сравнению с Allen-Bradley. Siemens SM 322 имеет меньше максимального тока (2 А), что ограничивает его применение с мощными устройствами, а Allen-Bradley 1756-OB8I — ограниченное контактирование (только NO) и высокую цену. Для проектов с контроллерами Reliance и требованиями к управлению мощными исполнительными механизмами RELIANCE S0-60065 является оптимальным выбором.
Советы по выбору
- Проверьте совместимость с контроллером: RELIANCE S0-60065 полностью совместим с контроллерами Reliance AutoMax и GV3000. Для PLC других брендов (Siemens S7, Allen-Bradley ControlLogix) лучше выбрать брендовые модули для обеспечения полной интеграции.
- Оцените параметры исполнительных устройств: 8 каналов с током 5 А достаточно для управления до 8 устройств (контакторы, клапаны, лампы) с током ≤ 5 А. Для устройств с током > 5 А используйте промежуточные силовые контакторы в сочетании с модулем.
- Учтите условия эксплуатации: В цехах с температурой < -10 °C или > 60 °C термостойкость RELIANCE S0-60065 (-15 °C до +70 °C) гарантирует стабильность. Для экстремальных условий (температура > 70 °C) рекомендуется дополнительная вентиляция шкафа.
- Определите тип контактов: Если исполнительные устройства требуют нормально замкнутых контактов (NC), настройте соответствующие каналы через ПО Reliance AutoMax Programming Software — RELIANCE S0-60065 поддерживает как NO, так и NC режимы, что делает его универсальным.
Меры предосторожности
- Соблюдайте параметры коммутации: Не превышайте номинальные параметры каналов (250 В AC / 30 В DC, 5 А) — это предотвращает выгорание релейных контактов RELIANCE S0-60065. Перед подключением проверьте ток и напряжение исполнительного устройства, и используйте силовые контакторы для нагрузок > 5 А.
- Отключите контроллер при монтаже: Перед подключением модуля к шине контроллера или заменой кабелей отключите источник питания (24 В DC) — это предотвращает риск короткого замыкания и электротравмы.
- Регулярно проверяйте индикаторы и диагностику: Каждый месяц проверяйте LED-индикаторы (зеленый — нормальная работа, красный — ошибка) и выполняйте диагностику через ПО Reliance AutoMax Programming Software. Устраняйте проблемы (перегрузка, обрыв кабеля) своевременно — задержки могут привести к остановке производства.
- Используйте экранированные кабели: Для подключения исполнительных устройств на расстояниях более 10 метров используйте экранированные витые пары, подключая экран только с одной стороны (к земле контроллера). Это увеличивает устойчивость к электромагнитным помехам.
- Используйте только оригинальные модули: Неоригинальные аналоги RELIANCE S0-60065 не соответствуют требованиям к нагрузочной способности и изоляции, могут привести к ложным сигналам или отказу системы, увеличивая риск аварий на производстве.
S0-60065
