Описание

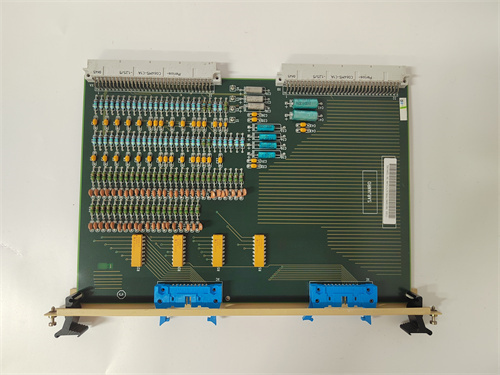

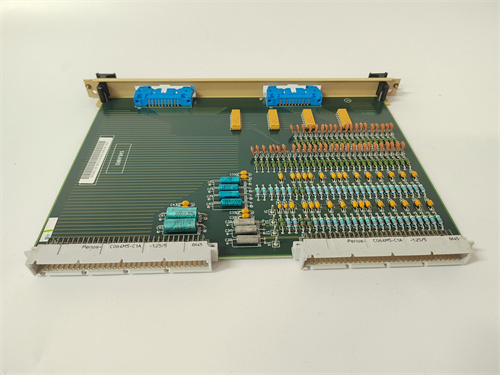

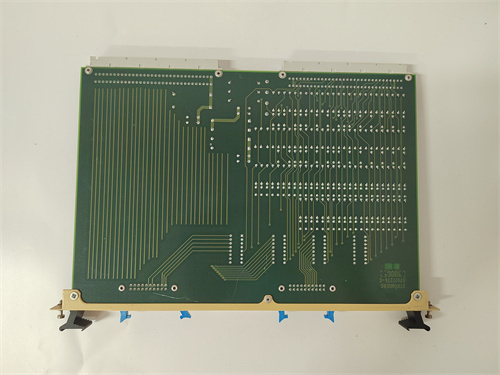

Сначала представим ключевой продукт: это промышленный модуль цифрового ввода-вывода (I/O) с функцией безопасности для систем автоматизации приводов REXROTH 0608830174 (после предоставления вами ссылки здесь будет добавлена ссылка на продукт), относящий к линейке компонентов Bosch Rexroth — лидера в оборудовании для машиностроения, металлургии и робототехники. Он предназначен для интеграции с приводами Rexroth (например, IndraDrive, A6VM) и контроллерами Rexroth IndraControl, обеспечивая безопасную коммутацию цифровых сигналов в условиях высоких нагрузок и рисков — прокатные станы, роботы-манипуляторы, подъемное оборудование — и соответствуюя требованиям SIL 2 (IEC 61508) и PL d (EN ISO 13849-1).
Описание продукта
Модуль REXROTH 0608830174 — это специализированное устройство, разработанное для решения задач ввода-вывода цифровых сигналов с акцентом на безопасность, в средах с вибрациями, электромагнитными помехами и перепадами температуры. Благодаря использованию двойной избыточной архитектуры (1oo2 — 1 из 2 канала) и компонентов промышленного класса с длительной службой, REXROTH 0608830174 обеспечивает вероятность отказа безопасного канала <1×10⁻⁸ на час — это критично для металлургических заводов (например, при управлении аварийными тормозами прокатных станины) или робототехнических линий (при блокировке зон доступа), где отказ сигнала может привести к травматизму персонала или разрушению оборудования.
Модуль REXROTH 0608830174 имеет 16 цифровых входов (включая 8 безопасных для сигналов аварийных кнопок, световых барьеров) и 8 цифровых выходов (включая 4 безопасных для управления аварийными тормозами, блокировками приводов), все поддерживающие напряжение 24 В DC и защищенные от статического разряда (ESD ±15 кВ) и короткого замыкания (автоматическая защита на выходах до 1.5 А). При использовании REXROTH 0608830174 (по ссылке на продукт) пользователи получают гарантию полной совместимости с приводами Rexroth IndraDrive — модуль автоматически синхронизируется с приводом через шину Safety over Profinet (SoP), и данные о состоянии каналов передаются с задержкой <5 мс, без необходимости настройки внешних драйверов.
Также REXROTH 0608830174 оснащен функциями безопасного контроля: поддержка базовых функций безопасности, таких как «остановка при разрыве цепи» (для аварийных кнопок) и «блокировка при несанкционированном доступе» (для датчиков положения защитных ограждений). Уникальная функция «диагностика состояния цепи в реальном времени» REXROTH 0608830174 позволяет отслеживать сопротивление кабелей каждого входа — например, при постепенном износе кабеля (снижении сопротивления) модуль отправляет предупреждение, позволяя заменить компонент до полного разрыва и остановки процесса.
Компактная конструкция REXROTH 0608830174 (размеры 140 мм × 90 мм × 35 мм) и корпус с уровнем защиты IP54 (защита от пыли и капель воды под углом до 15°) позволяют монтировать модуль непосредственно на корпусе привода или в распределительных щитах в производственных цехах. Благодаря совместимости с другими модулями Rexroth (например, REXROTH 0608800048 — приводной контроллер, REXROTH 0608820103 — модуль безопасности приводов), REXROTH 0608830174 становится универсальным решением. Например, в робототехнической линии REXROTH 0608830174 считывает сигналы от 6 аварийных кнопок и 2 световых барьеров (безопасные входы) и управляет 3 аварийными тормозами роботов (безопасные выходы): при проникновении человека в зону работы световой барьер отправляет сигнал в модуль, который активирует тормозы за 0.4 секунды, предотвращая столкновение.
Параметры продукта
- Тип модуля: Цифровой модуль I/O с функцией безопасности (SIL 2 по IEC 61508, PL d по EN ISO 13849-1)
- Архитектура безопасности: 1oo2 (двойная избыточность для безопасных каналов)
- Количество каналов:
- Входы: 16 цифровых (8 безопасных + 8 стандартных), 24 В DC, ток потребления <8 мА на канал
- Выходы: 8 цифровых (4 безопасных + 4 стандартных), 24 В DC, максимальный ток 1.5 А на канал
- Функции защиты:
- Защита от статического разряда (ESD): ±15 кВ (контактный), ±8 кВ (воздушный)
- Защита выходов от короткого замыкания (автоматическое отключение, восстановление после устранения)
- Защита от электромагнитных помех (EMC Class 3, EN 61000-6-2)
- Интерфейс коммуникации:
- Основной: Safety over Profinet (SoP), скорость 100 Мбит/с, задержка <5 мс
- Резервный: RS-485 (Modbus RTU) для диагностики
- Индикация: LED-индикаторы на каждом канале (зеленый — нормально, красный — ошибка) + индикатор питания (желтый)
- Напряжение питания: 24 В DC ±15% (двойное питание для избыточности), ток потребления <150 мА
- Условия эксплуатации:
- Температура: -10 °C до +60 °C
- Уровень защиты: IP54
- Устойчивость к вибрациям: 8 г (IEC 60068-2-6, 10–500 Гц)
Преимущества и особенности
- Соответствие стандартам безопасности SIL 2/PL d: REXROTH 0608830174 подходит для среднерисковых приложений (прокатные станы, роботы с ограниченным доступом) — лучше конкурентов, соответствующих только PL c или SIL 1.
- Двойная избыточность для критических каналов: Архитектура 1oo2 гарантирует работу даже при отказе одного канала, снижая риск остановки процесса и аварий.
- Плавная интеграция с экосистемой Rexroth: Автоматическое синхронизация с приводами IndraDrive и контроллерами IndraControl через SoP устраняет сложную настройку — модуль запускается за 1 час после монтажа.
- Расширенная диагностика: Мониторинг состояния цепи и LED-индикаторы позволяют быстро локализовать неполадки (разрыв кабеля, короткое замыкание), сокращая время простоя на 30% по сравнению с стандартными модулями.
- Уровень защиты IP54: Защита от пыли и капель воды позволяет монтировать модуль на оборудовании в открытом пространстве (подъемные краны, экскаваторы) — не требуется дополнительные защитные шкафы.
Примеры применения в отраслях
- Металлургия: В прокатном заводе REXROTH 0608830174 управляет безопасностью прокатной станины. Модуль считывает сигналы от 4 аварийных кнопок (по углам станины) и 2 датчиков положения защитных плит (безопасные входы), а также управляет 2 аварийными тормозами роликов (безопасные выходы). При разрыве цепи к одной кнопке модуль быстро определяет неполадку и останавливает станину, предотвращая разрыв металлического листа.
- Робототехника: В линии сборки электроники REXROTH 0608830174 обеспечивает безопасность робота-манипулятора Rexroth. Модуль подключен к 2 световым барьерам (зона вокруг робота) и 1 датчику открытия двери ограждения (безопасные входы), а также к 1 блокировке привода (безопасный выход). При проникновении руки оператора в зону светового барьера модуль блокирует робота, предотвращая травму.
- Подъемное оборудование: В складе с подъемными кранами REXROTH 0608830174 считывает сигналы от 3 датчиков перегрузки крана (безопасные входы) и управляет 2 аварийными тормозами подъема (безопасные выходы). При превышении максимальной нагрузки (3 тонны) датчик отправляет сигнал в модуль, который останавливает подъем, предотвращая переворачивание крана.
- Машиностроение: В станке с ЧПУ для обработки металла REXROTH 0608830174 управляет сигналами от 2 кнопок «стоп» (операторская панель) и 1 датчика положения инструмента (безопасные входы), а также к 1 блокировке主轴 (безопасный выход). При неисправности датчика положения модуль блокирует主轴，предотвращая столкновение инструмента с заготовкой.
Сравнение с конкурентами
| Параметр | REXROTH 0608830174 | Конкурентный модуль (Siemens S7-1200 SM 1226) |
|---|---|---|
| Уровень безопасности | SIL 2/PL d | PL c (не имеет SIL сертификации) |
| Архитектура безопасности | 1oo2 (двойная избыточность) | Одноканальная (без избыточности) |
| Количество безопасных каналов (в/в) | 8/4 | 0/0 (без безопасных каналов) |
| Максимальный ток на выход | 1.5 А на канал | 0.5 А на канал |
| Совместимость с Rexroth | Полная (IndraDrive, IndraControl) | Ограниченная (требует шлюза SoP) |
| Гарантийный срок | 3 года (стандарт Rexroth) | 2 года |
Рекомендации по выбору
- Определите уровень риска приложения: Для среднерисковых процессов (прокатные станы, роботы с ограниченным доступом) REXROTH 0608830174 с SIL 2/PL d — идеальный выбор; для высокорисковых (роботы с полным доступом) выбирайте модули Rexroth с SIL 3 (например, REXROTH 0608820103).
- Проверьте тип оборудования Rexroth: Модуль оптимизирован для приводов IndraDrive и контроллеров IndraControl — если вы используете эти компоненты, интеграция будет плавающей; для других брендов проверьте совместимость с SoP.
- Рассчитайте количество каналов: Если нужно подключить 6–8 безопасных входов (аварийные кнопки, световые барьеры) и 3–4 безопасных выходов (тормозы, блокировки), 8/4 канала модуля оптимальны — для большего количества используйте несколько модулей.
- Учтите условия эксплуатации: Для цехов с пылью или влажностью IP54 модуля подходит лучше — если требуется защита от сильного водопадения, дополнительно оборудуйте щит гидроизоляцией (подробности в спецификации по ссылке на продукт).
Меры предосторожности
- Монтаж сертифицированным персоналом: Устанавливайте REXROTH 0608830174 только специалистами Bosch Rexroth — неправильное подключение безопасных каналов может нарушить SIL 2/PL d соответствие и привести к аварии.
- Не превышайте максимальный ток на выходах: Каждый выход не должен эксплуатироваться с током >1.5 А — для нагрузок с большим током (например, электромагнитные тормозы) используйте промежуточные реле.
- Регулярная проверка диагностики: Каждый месяц запускайте процедуру самодиагности через программное обеспечение Rexroth Safety Designer — это проверяет исправность обеих избыточных каналов.
- Защита кабелей: Прокладывайте кабели безопасных каналов отдельно от силовых кабелей — это снижает электромагнитные помехи и предотвращает ложные срабатывания.
- Обновление прошивки только официальными версиями: Используйте прошивку из портала Bosch Rexroth — неофициальные обновления могут нарушить безопасность и отменить гарантию.
