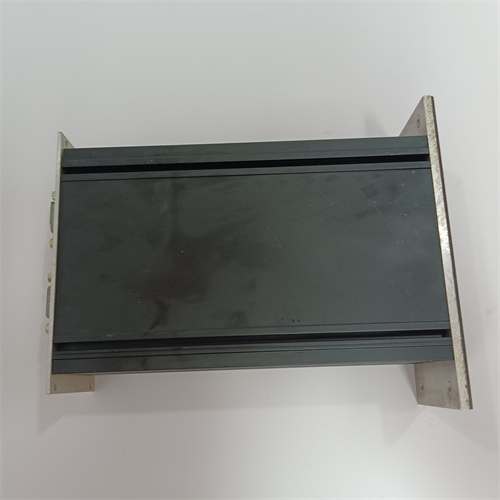

REXROTH CML75.1-3P-900-NA-NNNN-NW

Технические параметры REXROTH CML75.1-3P-900-NA-NNNN-NW

Тип инвертора: Управляемый преобразователь частоты с векторным управлением.
Электрические параметры:
- Входные характеристики:
  - Тип напряжения: Трехфазное АС;
  - Диапазон напряжения: 380–480 В АС ±10%;
  - Частота: 50/60 Гц ±5%;
  - Максимальный входной ток: 120 А;
- Выходные характеристики:
  - Мощность: 75 кВт;
  - Тип напряжения: Трехфазное АС (регулируемое);
  - Диапазон частоты: 0–500 Гц;
  - Максимальный выходной ток: 150 А (длительное), 180 А (кратковременное，1 мин);
  - Тип управления: Векторное с обратной связью по скорости (опционально по положению);
- Режимы работы:
  - Режим запуска: Плавный (0–100% скорости за 0,1–100 с);
  - Торможение: Регенеративное (восстановление энергии в сеть), механическое (через тормозной резистор);
  - Максимальный коэффициент момента: 2,0 (при частоте 0 Гц);
Интерфейсы связи и сигналы:
- Digital: PROFINET (10/100 Мбит/с), EtherNet/IP (10/100 Мбит/с), Modbus RTU (RS485, скорость 9600–115200 бод);
- Аналоговый вход: 1 канал 4–20 мА DC (для регулировки скорости, диапазон 0–500 Гц);
- Дискретные входы/выходы: 6 входов (настройка режимов), 4 выхода (сигналы статуса: “работа”, “авария”, “предупреждение”);
Конструктивные параметры:
- Тип монтажа: Настенной (IP21) или DIN-рейка (опционально);
- Размеры: 450 мм (ширина) × 600 мм (высота) × 250 мм (глубина);
- Степень защиты: IP21 (стандарт); IP54 (опционально, для влажных/пыльных условий);
- Материал корпуса: Сталь 1,4301 (нержавеющая) с порошковым покрытием;
Ограничения эксплуатации:
- Температурный диапазон работы: -10 °C – +40 °C (без derating); +40 °C – +50 °C (с снижением мощности на 10%);
- Температурный диапазон хранения: -25 °C – +70 °C;
- Относительная влажность: 0–90% (без конденсации);
- Устойчивость к вибрации: 5–50 Гц (амплитуда 0,1 мм, IEC 60068-2-6);
Совместимость:
- Двигатели: Трехфазные асинхронные электродвигатели (75 кВт, 380–480 В АС);
- ПЛК/SCADA: Siemens S7-1200/S7-1500, ABB AC500, Rockwell Allen-Bradley CompactLogix;
- ПО для конфигурации: REXROTH IndraWorks Engineering v15.0+ (Windows 10/11).

Категория: Модули (Modules) Бренд: REXROTH

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Прежде всего, представим ключевой продукт — REXROTH CML75.1-3P-900-NA-NNNN-NW (для получения полной технической документации, спецификаций и информации о заказах обратитесь по ссылке: [ЗДЕСЬ БУДЕТ ПРЕДОСТАВЛЕННАЯ ВАМИ ССЫЛКА НА ПРОДУКТ REXROTH CML75.1-3P-900-NA-NNNN-NW]). Это промышленный инвертор (управляемый преобразователь частоты) средней мощности от бренда REXROTH (филиал Bosch Group), предназначенный для регулировки скорости трехфазных электродвигателей в критических технологических процессах. REXROTH CML75.1-3P-900-NA-NNNN-NW специализируется на работе с высокими нагрузками и обеспечивает плавное управление моментом двигателя, что делает его идеальным выбором для отраслей машиностроения, металлургии, логистики (конвейеры) и текстильной промышленности, где стабильность скорости и энергоэффективность напрямую влияют на качество продукции и снижение затрат.

Общее описание продукта

REXROTH CML75.1-3P-900-NA-NNNN-NW (см. подробности по ссылке: [ЗДЕСЬ БУДЕТ ПРЕДОСТАВЛЕННАЯ ВАМИ ССЫЛКА НА ПРОДУКТ REXROTH CML75.1-3P-900-NA-NNNN-NW]) — это инвертор с векторным управлением, работающий на принципе преобразования сетевого переменного тока (50/60 Гц) в переменный ток с регулируемой частотой и напряжением. Основная задача REXROTH CML75.1-3P-900-NA-NNNN-NW — адаптировать скорость электродвигателя к требованиям технологического процесса (например, регулировать скорость конвейера в зависимости от объёма продукции или плавно запускать тяжелые механизмы, чтобы избежать ударных нагрузок).

Ключевой особенностью REXROTH CML75.1-3P-900-NA-NNNN-NW является мощность 75 кВт и поддержка трехфазного входного напряжения 380–480 В АС — это позволяет управлять двигателями средней мощности (например, электродвигателями конвейеров, шпиндельных групп станков или насосов). Модуль оснащен векторным управлением с поддержкой режима “тормоз с обратной связью” — это обеспечивает плавное торможение двигателя и восстановление энергии в сеть (регенеративное торможение), снижая энергопотребление на 15–20% по сравнению с инверторами без этой функции.

Также REXROTH CML75.1-3P-900-NA-NNNN-NW поддерживает стандартные промышленные интерфейсы для интеграции с ПЛК и SCADA: PROFINET, EtherNet/IP и Modbus RTU (RS485), а также аналоговый вход 4–20 мА DC (для регулировки скорости через внешний сигнал). Это гарантирует совместимость с контроллерами Siemens S7-1500, ABB AC500 или Rockwell Allen-Bradley CompactLogix. Компактный дизайн для настенного монтажа (размеры 450×600×250 мм) экономит пространство в шкафах автоматизации, а степень защиты IP21 (опционально IP54 для влажных условий) гарантирует безопасную работу в промышленных помещениях. Легкая конфигурация через ПО REXROTH IndraWorks Engineering позволяет настроить параметры инвертора (частоту, напряжение, режимы работы) через графический интерфейс, а встроенная система самодиагностики выявляет неисправности (например, перегрев, короткое замыкание в цепи двигателя) и отправляет сигналы предупреждения в ПЛК.

Технические параметры REXROTH CML75.1-3P-900-NA-NNNN-NW

Тип инвертора: Управляемый преобразователь частоты с векторным управлением.
Электрические параметры:
- Входные характеристики:
  - Тип напряжения: Трехфазное АС;
  - Диапазон напряжения: 380–480 В АС ±10%;
  - Частота: 50/60 Гц ±5%;
  - Максимальный входной ток: 120 А;
- Выходные характеристики:
  - Мощность: 75 кВт;
  - Тип напряжения: Трехфазное АС (регулируемое);
  - Диапазон частоты: 0–500 Гц;
  - Максимальный выходной ток: 150 А (длительное), 180 А (кратковременное，1 мин);
  - Тип управления: Векторное с обратной связью по скорости (опционально по положению);
- Режимы работы:
  - Режим запуска: Плавный (0–100% скорости за 0,1–100 с);
  - Торможение: Регенеративное (восстановление энергии в сеть), механическое (через тормозной резистор);
  - Максимальный коэффициент момента: 2,0 (при частоте 0 Гц);
Интерфейсы связи и сигналы:
- Digital: PROFINET (10/100 Мбит/с), EtherNet/IP (10/100 Мбит/с), Modbus RTU (RS485, скорость 9600–115200 бод);
- Аналоговый вход: 1 канал 4–20 мА DC (для регулировки скорости, диапазон 0–500 Гц);
- Дискретные входы/выходы: 6 входов (настройка режимов), 4 выхода (сигналы статуса: “работа”, “авария”, “предупреждение”);
Конструктивные параметры:
- Тип монтажа: Настенной (IP21) или DIN-рейка (опционально);
- Размеры: 450 мм (ширина) × 600 мм (высота) × 250 мм (глубина);
- Степень защиты: IP21 (стандарт); IP54 (опционально, для влажных/пыльных условий);
- Материал корпуса: Сталь 1,4301 (нержавеющая) с порошковым покрытием;
Ограничения эксплуатации:
- Температурный диапазон работы: -10 °C – +40 °C (без derating); +40 °C – +50 °C (с снижением мощности на 10%);
- Температурный диапазон хранения: -25 °C – +70 °C;
- Относительная влажность: 0–90% (без конденсации);
- Устойчивость к вибрации: 5–50 Гц (амплитуда 0,1 мм, IEC 60068-2-6);
Совместимость:
- Двигатели: Трехфазные асинхронные электродвигатели (75 кВт, 380–480 В АС);
- ПЛК/SCADA: Siemens S7-1200/S7-1500, ABB AC500, Rockwell Allen-Bradley CompactLogix;
- ПО для конфигурации: REXROTH IndraWorks Engineering v15.0+ (Windows 10/11).

Преимущества и особенности REXROTH CML75.1-3P-900-NA-NNNN-NW

Векторное управление с высоким коэффициентом момента (2,0): REXROTH CML75.1-3P-900-NA-NNNN-NW обеспечивает стабильное управление моментом двигателя даже при низких частотах (0 Гц) — критично для тяжелых механизмов. В металлургическом цехе, например, инвертор плавно запускает шпиндель станка с моментом 2,0 раза превышающим номинальный, избежая ударных нагрузок на механизмы и продлевая срок службы оборудования.
Регенеративное торможение (экономия энергии): При торможении двигателя REXROTH CML75.1-3P-900-NA-NNNN-NW восстанавливает до 20% энергии в сеть — это особенно актуально для систем с частым торможением (например, конвейеры в логистических центрах или лифты в промышленных зданиях). Согласно данным REXROTH, использование этой функции снижает годовые энергозатраты на 15–25%.
Широкая совместимость с интерфейсами: Поддержка PROFINET, EtherNet/IP и Modbus RTU делает REXROTH CML75.1-3P-900-NA-NNNN-NW универсальным — он легко интегрируется в существующие системы автоматизации. В автомобилестроительном заводе, например, инвертор подключается к ПЛК Siemens S7-1500 через PROFINET, передавая данные о скорости двигателя и статусе работы, а через аналоговый вход 4–20 мА регулируется скорость конвейера в зависимости от сигнала от сенсора продукции.
Система самодиагностики и защиты: Встроенные сенсоры контролируют состояние REXROTH CML75.1-3P-900-NA-NNNN-NW (температуру электроники, ток, напряжение) и выявляют неисправности (например, перегрев, короткое замыкание в цепи двигателя). При возникновении проблемы инвертор отправляет сигнал аварии в ПЛК и останавливает двигатель, предотвращая повреждение оборудования. Например, при перегреве электроники (температура >80 °C) REXROTH CML75.1-3P-900-NA-NNNN-NW снижает мощность и сигнализирует оператору, а при критическом перегреве — полностью останавливается.
Плавное регулирование скорости (0–500 Гц): Диапазон частот позволяет адаптировать скорость двигателя к любым технологическим требованиям. В текстильном заводе, например, REXROTH CML75.1-3P-900-NA-NNNN-NW регулирует скорость спиннинг-станка от 100 до 500 Гц, обеспечивая равномерность пряжи и снижая брак.
Многофункциональность и надежность: REXROTH CML75.1-3P-900-NA-NNNN-NW работает в широком диапазоне напряжений (380–480 В АС) и температур (-10 °C – +50 °C), а корпус из нержавеющей стали обеспечивает устойчивость к коррозии. В влажных условиях (например, в пищевом заводе) опциональная версия IP54 защищает инвертор от влаги и пыли, гарантируя работу в течение 10+ лет.

Примеры применения REXROTH CML75.1-3P-900-NA-NNNN-NW в отраслях

Машинностроение (завод по производству металлоизделий — фрезерные станки): В фрезерном цехе REXROTH CML75.1-3P-900-NA-NNNN-NW управляет шпиндельным двигателем станка (мощность 75 кВт). Инвертор подключен к ПЛК Siemens S7-1500 через PROFINET — ПЛК отправляет сигналы о требуемой скорости шпинделя (например, 200 Гц для обработки стали, 400 Гц для алюминия). Векторное управление REXROTH CML75.1-3P-900-NA-NNNN-NW обеспечивает стабильный момент даже при низких скоростях, а регенеративное торможение снижает энергопотребление на 18%. При перегреве шпинделя инвертор отправляет сигнал предупреждения, и ПЛК снижает скорость, предотвращая повреждение инструмента.
Логистика (логистический центр — конвейерные системы): В логистическом центре REXROTH CML75.1-3P-900-NA-NNNN-NW управляет конвейером длиной 50 м (двигатель 75 кВт). Инвертор регулирует скорость конвейера через аналоговый вход 4–20 мА: 4 мА = 0 м/с (останов), 20 мА = 2 м/с (максимальная скорость). При появлении пикового объёма посылок ПЛК ABB AC500 увеличивает сигнал до 16 мА (скорость 1,6 м/с), а при низкой нагрузке — снижает до 8 мА (0,4 м/с). Регенеративное торможение при остановке конвейера восстанавливает энергию в сеть, сокращая затраты на электроэнергию на 20%.
Металлургия (завод по прокату металла — горячая прокатная линия): В прокатном цехе REXROTH CML75.1-3P-900-NA-NNNN-NW управляет двигателем рольганга (механизма для транспортировки раскаленного металла). Инвертор установлен в защитном кожуре IP54 (из-за высокой температуры и пыли) и подключен к ПЛК Rockwell Allen-Bradley CompactLogix через EtherNet/IP. Векторное управление с коэффициентом момента 2,0 позволяет плавно запускать рольганг с тяжелой нагрузкой (раскаленный стальной брус весом 5 тонн), а система самодиагностики REXROTH CML75.1-3P-900-NA-NNNN-NW отслеживает температуру электроники и предотвращает перегрев.
Текстильная промышленность (завод по производству ткани — круглые ткацкие станки): В текстильном заводе REXROTH CML75.1-3P-900-NA-NNNN-NW регулирует скорость главного двигателя ткацкого станка (75 кВт). Инвертор подключен к ПЛК ABB AC500 через Modbus RTU — ПЛК отправляет сигналы о требуемой скорости (например, 150 Гц для производства хлопковой ткани, 250 Гц для полиэстерной). Плавное регулирование скорости REXROTH CML75.1-3P-900-NA-NNNN-NW обеспечивает равномерность ткани и снижает брак, а степень защиты IP21 гарантирует работу в сухих условиях цеха.
