Описание

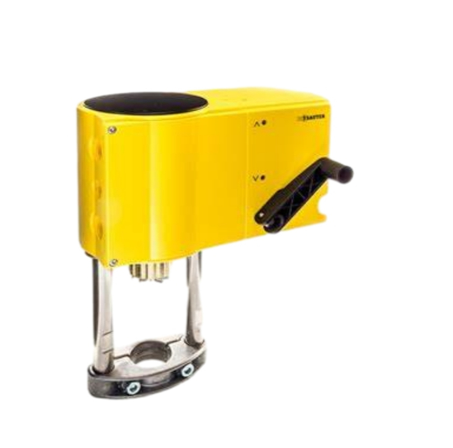

SAUTER AVM234SF132 — это промышленный модуль регулировки от компании Sauter, специализирующейся на системах автоматизации зданий и промышленных помещений. Он разработан для точного контроля параметров климата (температуры, влажности, расхода воздуха) и интеграции в системы управления зданиями (BMS), что делает его востребованным в офисных центрах, больницах, складских помещениях и производственных зонах с строгими требованиями к микроклимату.
Описание продукта
Модуль SAUTER AVM234SF132 оснащен 4 аналоговыми входами (0–10 В/4–20 мА) для подключения датчиков температуры, влажности и давления, а также 3 аналоговых выхода (0–10 В/4–20 мА) для управления исполнительными устройствами — вентиляторами, клапанами регулировки потока воздуха и обогревательными элементами. Например, в больницах SAUTER AVM234SF132 поддерживает температуру в операционных залах в диапазоне 20–22°C с точностью ±0,2°C, используя сигналы от датчиков Pt100 и регулируя вентиляционные клапаны. SAUTER AVM234SF132 использует адаптивную ПИД-регуляцию с возможность настройки коэффициентов через веб-интерфейс или программное обеспечение Sauter Vision, что упрощает адаптацию к особенностям помещения (например, высоте потолков или плотности расположения оборудования). Модель оснащен интерфейсом BACnet/IP для интеграции с системами BMS (например, Siemens Desigo или Johnson Controls Metasys) и имеет порт RS485 (Modbus RTU) для локального управления. SAUTER AVM234SF132 работает от напряжения 24 В постоянного тока, имеет защиту от короткого замыкания на выходах и класс защиты IP20, монтируется на рейку DIN и функционирует в диапазоне температур от 0°C до +50°C — характеристики, соответствующие стандартным условиям эксплуатации в зданиях. Благодаря компактным габаритам (ширина 35 мм) он легко вписывается в шкафы автоматизации климата, не занимая много места.
Технические параметры
- Тип устройства: Промышленный модуль регулировки климата с ПИД-регуляцией.
- Входы:
- 4 аналоговых: 0–10 В (входное сопротивление 10 кОм) или 4–20 мА (входное сопротивление 500 Ом);
- Поддерживаемые датчики: Pt100 (-50°C до +150°C), NTC, датчики влажности (0–100% RH).
- Выходы:
- 3 аналоговых: 0–10 В (максимальный ток 5 мА) или 4–20 мА (Максимальное сопротивление нагрузки 500 Ом).
- Точность регулировки: ±0,2°C (для температуры), ±2% RH (для влажности).
- Регулятор: Адаптивная ПИД-регуляция с коэффициентами P (0,1–100), I (1–3600 с), D (0–1000 с).
- Интерфейсы: BACnet/IP (Ethernet 10/100 Mбит/с), RS485 (Modbus RTU).
- Напряжение питания: 24 В постоянного тока (ток потребления ≤30 мА).
- Защита: Защита от короткого замыкания на выходах, электромагнитные помехи (EMC Class B).
- Габариты: 35 мм (ширина) × 105 мм (высота) × 120 мм (глубина).
- Класс защиты: IP20.
- Диапазон рабочих температур: 0°C до +50°C.
- Сертификаты: CE, UL, BACnet International, RoHS.
Преимущества и особенности
- Точность регулировки: ±0,2°C для температуры делает SAUTER AVM234SF132 подходящим для критических помещений — операционных, лабораторий и складов с чувствительными товарами.
- Интеграция с BMS: Поддержка BACnet/IP гарантирует совместимость с ведущими системами управления зданиями, упрощая централизованный контроль.
- Адаптивная ПИД-регуляция: Возможность настройки коэффициентов позволяет оптимизировать работу в помещениях с сложными тепловыми режимами (например, с большим количеством людей или оборудованием).
- Компактность: Небольшие габариты и монтаж на рейку DIN упрощают установку в стандартных шкафах автоматизации.
Примеры применения
- Медицинские учреждения: В интенсивных терапиях SAUTER AVM234SF132 регулирует температуру и влажность (40–60% RH), предотвращая заражение и обеспечивая комфорт пациентам.
- Лаборатории: В биологических лабораториях он поддерживает стабильные условия для опытных образцов, используя сигналы от датчиков давления и регулируя вентиляционные системы.
- Офисные центры: В многоэтажных зданиях SAUTER AVM234SF132 координирует работу обогрева и вентиляции в разных зонах, адаптируясь к времени суток и количеству сотрудников.
Сравнение с конкурентами
По сравнению с аналогами от Siemens (RUGGEDCOM RSG2300) и Honeywell (XL50), SAUTER AVM234SF132 выделяется более высокой точностью регулировки (±0,2°C против ±0,5°C) и лучшей интеграцией с BACnet-системами. Также он имеет большее количество аналоговых входов/выходов при схожих габаритах, что делает его более универсальным для сложных помещений.
Советы по выбору и предостережения
- Совместимость датчиков: Убедитесь, что подключаемые датчики (тип сигнала, диапазон измерений) поддерживаются SAUTER AVM234SF132; для Pt100 проверьте соответствие класса точности (Classe A/B).
- Настройка ПИД: Начните с стандартных коэффициентов (P=10, I=100 с, D=0), затем корректируйте их на основе графика регулировки для конкретного помещения.
- Монтаж: Устанавливайте модуль в сухом помещении с температурой ниже +45°C; избегайте близкого расположения к источникам сильных электромагнитных полей (например, трансформаторам).
- Обновления: Регулярно обновляйте прошивку через веб-интерфейс для улучшения стабильности и добавления новых функций регулировки.
SAUTER AVM234SF132 — это надежный модуль регулировки климата, идеально подходящий для критических и обычных помещений, подтверждающий опыт Sauter в разработке специализированных решений для автоматизации зданий.
AVM234SF132
