Описание
Описание продукта

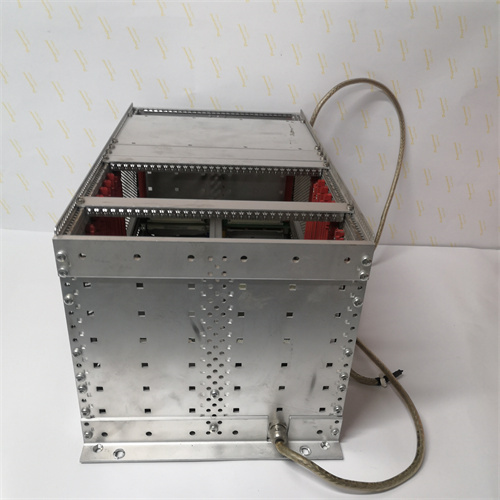

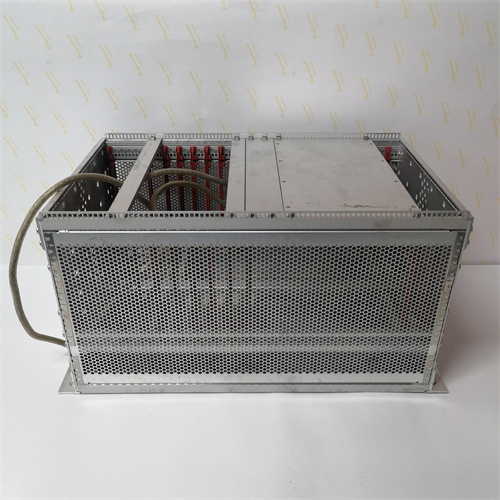

Основным объектом рассмотрения является блок распределения питания (Power Distribution Unit, PDU) для промышленных шкафов автоматизации SCHROFF 3BSC690076R5 — ключевой компонент инфраструктуры электроэнергетики шкафов, разработанный компанией SCHROFF (лидер в производстве корпусов и систем питания для электроники) для безопасного распределения напряжения 24 В ПС и 230 В АС между устройствами автоматизации: контроллерами ПЛК, модулями I/O, панелями оператора, датчиками и приводами. Продукт SCHROFF 3BSC690076R5 относится к серии промышленных PDU SCHROFF Power Distribution, специализирующихся на работе в суровых условиях (вибрации до 5 g, температуры от -25 °C до +70 °C, пыль), где требуется высокая отказоустойчивость, защита от перегрузок и соответствие стандартам безопасности — критично для предотвращения обрыва питания ключевых устройств (например, контроллера ПЛК, отключение которого приведет к остановке всего производства) и обеспечения бесперебойной работы промышленных процессов.
Благодаря модульной конструкции (8 выходов для 24 В ПС и 4 выхода для 230 В АС) и встроенным предохранителями на каждом канале, SCHROFF 3BSC690076R5 обеспечивает индивидуальное распределение питания для разных групп устройств — например, контроллеры и модули I/O получают питание из каналов 24 В ПС, а панели оператора и вентиляторы — из каналов 230 В АС. Каждый выход защищен автоматическим предохранителем (тип快慢 acting), который моментально отключает канал при перегрузке или коротком замыкании, предотвращая распространение неисправности на другие устройства. Особенно важно отметить, что SCHROFF 3BSC690076R5 поддерживает режим мониторинга параметров питания в реальном времени (ток, напряжение, температура корпуса) — данные передаются через интерфейс Modbus RTU в SCADA или локальный индикатор, что позволяет операторам своевременно выявлять аномалии (например, падение напряжения 24 В ПС ниже 22 В).
Кроме того, SCHROFF 3BSC690076R5 разработан для монтажа в стандартные шкафы SCHROFF (ширина 19 дюймов, глубина 300 мм) и совместим с большинством устройств автоматизации (Siemens S7, ABB AC 800M, Rockwell Allen-Bradley ControlLogix). Это упрощает интеграцию в существующие инфраструктуры — не требуется кастомное адаптирование или изменение шкафа. Детальную информацию о технических характеристиках и правилах монтажа можно найти на официальной странице: SCHROFF 3BSC690076R5.
Особенно ценным преимуществом SCHROFF 3BSC690076R5 является его высокая степень защиты (IP20 для внутреннего монтажа в шкафе и IP40 для панельного монтажа) и устойчивость к химическим веществам (масла, смазки, промышленные растворы). Это делает блок подходящим для использования в агрессивных средах: металлургические цехи, нефтегазовые компрессорные станции, химические заводы — где стандартные PDU быстро выходят из строя из-за коррозии или пыли.
Параметры продукта
Параметры SCHROFF 3BSC690076R5 оптимизированы для безопасного распределения питания в промышленных шкафах, основные из них включают:
- Конфигурация выходов:
- Выходы для 24 В ПС: 8 каналов, каждый с индивидуальным предохранителем;
- Выходы для 230 В АС: 4 канала, каждый с индивидуальным предохранителем;
- Тип предохранителей: Автоматические (快慢 acting), диапазон номинальных токов 0,5–10 А (для 24 В ПС) и 1–16 А (для 230 В АС).
- Характеристики входного напряжения:
- Для каналов 24 В ПС: Входное напряжение 24 В ПС (диапазон 19,2–28,8 В ПС), однофазное;
- Для каналов 230 В АС: Входное напряжение 230 В АС (диапазон 190–264 В АС), однофазное, частота 50/60 Гц.
- Характеристики выходного напряжения:
- Точность выходного напряжения 24 В ПС: ±2 % (при нагрузке 10–100 %);
- Точность выходного напряжения 230 В АС: ±5 % (при нагрузке 10–100 %);
- Максимальная суммарная мощность: 500 Вт (для 24 В ПС) / 1000 Вт (для 230 В АС).
- Мониторинг и коммуникация:
- Мониторящие параметры: Ток на каждом выходе, входное напряжение, температура корпуса;
- Интерфейс коммуникации: Modbus RTU (через порт RS-485) — для передачи данных в SCADA или ПО SCHROFF Power Monitor;
- Локальный индикатор: LED-индикаторы состояния каждого выхода (включен/выключен, перегрузка).
- Операционная характеристика:
- Диапазон рабочих температур: -25 °C до +70 °C;
- Устойчивость к вибрациям: До 5 g (диапазон частот 10–2000 Гц);
- Устойчивость к ударным нагрузкам: До 30 g (время воздействия 11 мс);
- Класс защиты: IP20 (внутренний монтаж) / IP40 (панельный монтаж, с дополнительной крышкой).
- Совместимость: Совместим с контроллерами Siemens S7-1200/S7-1500, ABB AC 800M, Rockwell Allen-Bradley ControlLogix, модулями I/O SCHROFF MPS и панелями оператора EATON XV.
Преимущества и особенности
SCHROFF 3BSC690076R5 имеет ряд уникальных преимуществ, которые отличают его от аналогов на рынке:
- Модульность и гибкость: Разделение выходов на 24 В ПС (8 каналов) и 230 В АС (4 канала) позволяет гибко распределять питание под конкретные устройства — например, контроллеры и модули I/O подключаются к 24 В ПС, а вентиляторы и принтеры — к 230 В АС. При необходимости можно расширить количество выходов за счет дополнительных модулей SCHROFF (например, модуль 4х24 В ПС).
- Индивидуальная защита каналов: Каждый выход оснащен автоматическим предохранителем, который отключает только поврежденный канал при перегрузке — остальные устройства продолжают работать. Это предотвращает глобальные остановки, например, при коротком замыкании на одном из датчиков (канал 24 В ПС отключается, а контроллер и модули остаются подключенными).
- Мониторинг в реальном времени: Поддержка Modbus RTU и локальных LED-индикаторов позволяет операторам отслеживать состояние питания на каждом канале — через SCADA можно архивировать данные о токе и напряжении, выявлять тенденции (например, постепенный рост тока на канале привода, сигнализирующий о износе механизма) и планировать обслуживание заранее.
- Устойчивость к экстремальным условиям: Работа в диапазоне -25 °C–+70 °C и устойчивость к вибрациям (5 g) делают SCHROFF 3BSC690076R5 подходящим для холодных энергетических цехах (например, хранилища сжиженного газа) или жарких металлургических помещениях — в отличие от стандартных PDU, которые не выдерживают температур ниже -10 °C.
- Легкая интеграция и обслуживание: Стандартные размеры для 19-дюймовых шкафов и разъемные соединения упрощают монтаж и замену — при необходимости можно быстро отключить блок для обслуживания, не демонтируя другие устройства в шкафу.
Примеры применения в отраслях
SCHROFF 3BSC690076R5 широко используется в отраслях, где требуется безопасное распределение питания в шкафах автоматизации:
- Автомобильная промышленность: В шкафах управления линиями сборки автомобилей — SCHROFF 3BSC690076R5 распределяет питание 24 В ПС между модулями I/O Siemens SM 321/SM 322 (сбор сигналов от датчиков и управление приводами) и 230 В АС — между панелями оператора HMI и вентиляторами шкафа. При перегрузке на канале привода предохранитель отключает только этот канал, а остальная часть линии продолжает работать, предотвращая остановку сборки.
- Нефтегазовая отрасль: В шкафах управления компрессорными станциями — блок распределяет 24 В ПС для контроллеров ABB AC 800M и датчиков давления, а 230 В АС — для систем охлаждения компрессоров. Мониторинг в реальном времени через Modbus RTU позволяет дистанционно отслеживать состояние питания, что критично для удаленных скважин (операторы не нужно посещать объект для проверки PDU).
- Металлургия: В шкафах управления прокатными станками — SCHROFF 3BSC690076R5 обеспечивает питание 24 В ПС для модулей регулирования положения ABB PFEA113-20 и 230 В АС — для нагревательных элементов станки. Устойчивость к температуре +70 °C гарантирует работоспособность в жарких прокатных помещениях, а защита от пыли (IP40) предотвращает засорение компонентов.
- Пищевая промышленность: В шкафах управления линиями упаковки продуктов — блок распределяет 24 В ПС для контроллеров Rockwell Allen-Bradley и датчиков уровня сырья, а 230 В АС — для конвейеров и упаковочным машинам. Устойчивость к пищевым маслам и смазкам предотвращает коррозию, а автоматические предохранители обеспечивают безопасность при контакте с водой при уборке.
Сравнение с конкурентами
Сравним SCHROFF 3BSC690076R5 с аналогичными блоками распределения питания Phoenix Contact QUINT-PDU/3AC/24DC/10 и Siemens SITOP PDU40:
| Параметр | SCHROFF 3BSC690076R5 | Phoenix Contact QUINT-PDU/3AC/24DC/10 | Siemens SITOP PDU40 |
|---|---|---|---|
| Конфигурация выходов | 8×24 В ПС, 4×230 В АС | 10×24 В ПС, 2×230 В АС | 6×24 В ПС, 3×230 В АС |
| Максимальная мощность | 500 Вт (24 В ПС), 1000 Вт (230 В АС) | 600 Вт (24 В ПС), 800 Вт (230 В АС) | 400 Вт (24 В ПС), 900 Вт (230 В АС) |
| Мониторинг параметров | Ток, напряжение, температура (Modbus RTU) | Ток, напряжение (Modbus TCP) | Ток, напряжение (локальный индикатор) |
| Операционная температура | -25 °C до +70 °C | -20 °C до +60 °C | -10 °C до +60 °C |
| Класс защиты | IP20/IP40 | IP20 | IP20 |
| MTBF (часов) | >150 000 | >180 000 | >120 000 |
Преимущество SCHROFF 3BSC690076R5 — более сбалансированная конфигурация выходов (8×24 В ПС + 4×230 В АС), лучшая устойчивость к низким температурам (-25 °C) и поддержка IP40 (для панельного монтажа в пыльных средах). Для шкафов с смешанной нагрузкой (много модулей I/O + устройства на 230 В АС) и экстремальными условиями он является предпочтительным выбором. Несмотря на то, что Phoenix Contact QUINT-PDU имеет большую мощность для 24 В ПС, SCHROFF 3BSC690076R5 опережает его по гибкости использования в разных средах.
Советы по выбору и меры предосторожности
Советы по выбору
- Оцените тип и количество устройств в шкафу: Если у вас в шкафу >6 устройств на 24 В ПС (модули I/O, контроллер) и >2 устройства на 230 В АС (HMI, вентиляторы), SCHROFF 3BSC690076R5 — идеальный выбор. Для шкафов с преимущественно 24 В ПС-устройствами лучше выбрать Phoenix Contact QUINT-PDU, а для небольших шкафов — Siemens SITOP PDU40.
- Проверьте условия эксплуатации: Для объектов с температурными колебаниями -25 °C–+70 °C (холодные склады, металлургические цехи) SCHROFF 3BSC690076R5 подходит «из коробки». Для условий < -10 °C не подойдет Siemens SITOP PDU40.
- Учтите требования к мониторингу: Если вам нужно дистанционное мониторинг через Modbus RTU/SCADA, SCHROFF 3BSC690076R5 или Phoenix Contact QUINT-PDU подходят. Для простых задач (только локальный контроль) подойдет Siemens SITOP PDU40.
Меры предосторожности
- Монтаж и подключение: Устанавливайте SCHROFF 3BSC690076R5 только квалифицированным электротехником, следуя руководству по эксплуатации (доступно на SCHROFF 3BSC690076R5) — строго соблюдайте полярность подключения входного и выходного напряжения (особенно для 230 В АС), неправильная подключение приведет к повреждению блоков и устройств.
- Выбор предохранителей: Для каждого выхода используйте предохранители с номинальным током, соответствующим максимальному потреблению устройства (например, для модуля I/O с потреблением 0,5 А — предохранитель 0,5 А). Не устанавливайте предохранители с большим током — это отключит защиту при перегрузке.
- Периодическая диагностика: Каждые 3 месяца проверяйте состояние LED-индикаторов и измеряйте входное/выходное напряжение с помощью мультиметра. При отклонении напряжения 24 В ПС <19,2 В или >28,8 В проверяйте источник питания шкафа. При неисправности канала (индикатор не горит) замените предохранитель или проверьте кабель к устройству.
- Электробезопасность: Отключите основное питание шкафа перед заменой предохранителей или обслуживанием SCHROFF 3BSC690076R5 — напряжение 230 В АС представляет смертельную опасность. Используйте тестер для проверки отсутствия напряжения и антистатические перчатки при работе с блоком.
