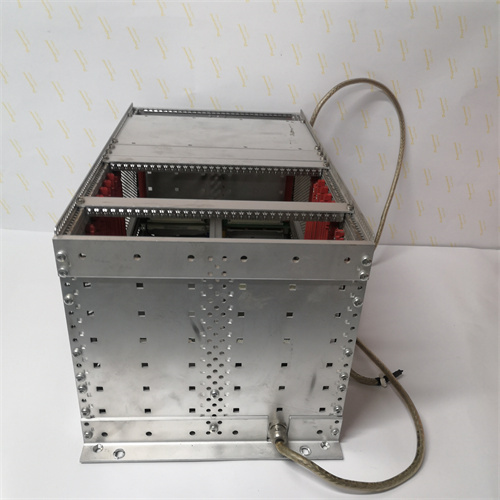

SCHROFF 3BSC690076R5

Технические параметры SCHROFF 3BSC690076R5

SCHROFF 3BSC690076R5 имеет технические характеристики, оптимизированные для надежности и удобства эксплуатации:

Габаритные параметры:
- Тип шасси: Стандартное 19-дюймовое шасси (для монтажа в стеллажах) с высотой 6 У (U — единица монтажной высоты, 1U = 44,45 мм), шириной 482,6 мм (стандарт 19″), глубиной 350 мм — компактный размер для установки в ограниченном пространстве;
- Материал корпуса: Сталь холоднокатаная с антикоррозийным покрытием (покрытие Epoxy-powder) — толщина стенок 1,5 мм, обеспечивает механическую прочность и защиту от влаги;
- Вес: 约 8 кг (без оборудования) — удобно для монтажа и транспортировки.
Система охлаждения:

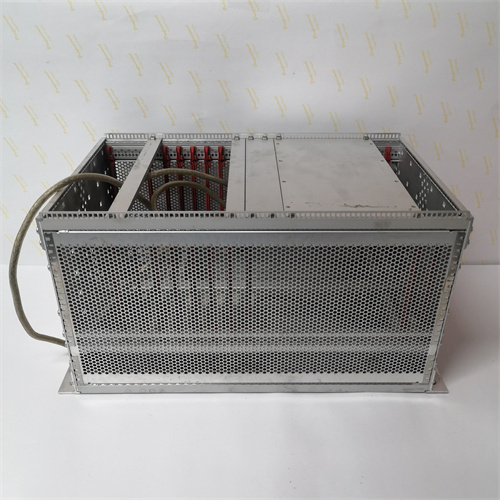

- Тип охлаждения: Пассивное (конвективное) через перфорированные панели передней и задней стенки — эффективно удаляет тепло от тепловыделяющих компонентов (например, блоков питания, модулей силовых электроник);
- Дополнительные возможности: Поддерживает установку встроенных вентиляторов (опционально, 24 В DC, производительность 150 м³/час) для усиления охлаждения при плотной компоновке оборудования;
- Максимальная температура внутри шасси: ≤ +45 °C (при пассивном охлаждении) и ≤ +35 °C (при активном охлаждении) — предотвращает перегрев компонентов.
Монтажные параметры:
- Количество слотов для модулей: 12 стандартных слотов для модулей 3U (высота 133,35 мм) или 24 слота для модулей 1U — гибкая компоновка под разные типы оборудования;
- Тип крепления: Клеммные зажимы для кабелей (диаметр 0,5–2,5 мм²) и винтовые крепления для модулей (стандарт M3) — обеспечивает надежную фиксацию и удобство замены компонентов;
- Подключение питания: Центральное подключение к шине питания (24 В DC или 230 В AC) с распределением по модулям через защищенные разъемы — предотвращает короткие замыкания.
Защита и устойчивость:
- Степень защиты (IP-класс): IP20 (по стандарту IEC 60529) — защита от посторонних предметов диаметром > 12,5 мм и предотвращение доступа пальцев к внутренним компонентам;
- Защита от электромагнитных помех (EMC): Соответствует классу EN 61000-6-3 — снижает влияние внешних электромагнитных полей на работу оборудования;
- Механическая устойчивость: Прочность к вибрациям (2–100 Гц, амплитуда 0,15 мм) и удару (ударное воздействие 10 Г) — адаптировано к условиям промышленных цехов и транспорта.

Категория: Модули (Modules) Бренд: SCHROFF

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Общая информация о продукте SCHROFF 3BSC690076R5

Первым делом необходимо отметить, что SCHROFF 3BSC690076R5 — это оригинальный шасси (корпус) для промышленных контроллеров и модулей автоматизации, разработанный компанией Schroff (филиал TE Connectivity) для безопасной и компактной установки компонентов автоматизированных систем: PLC, модули I/O, блоками питания, сетевыми интерфейсами. Данный компонент критически важен для объектов, где требуется организованная компоновка оборудования с обеспечением охлаждения, защиты от внешних помех и удобства обслуживания (например, подстанции электроснабжения, промышленные цеха, мобильные автоматизированные комплексы), и широко используется в отраслях энергетика, нефтегаз, тяжелая промышленность, транспорт (железнодорожное хозяйство). Детальное описание, техническая документация и условия поставки SCHROFF 3BSC690076R5 доступны на официальной странице продукта: [ссылка на SCHROFF 3BSC690076R5] (в дальнейшем замените эту надпись на фактическую ссылку, которую вы предоставите). Благодаря продуманной конструкции с системой охлаждения и соответствием промышленным стандартам, SCHROFF 3BSC690076R5 обеспечивает полную совместимость с компонентами ведущих брендов (например, контроллеры Siemens S7-1500, модули ABB AC500, блоками питания GE Mark VIe) и соответствует международным нормам безопасности (IEC 60529, EN 61000-6-2), что делает его популярным выбором для модернизации старых шасси или комплектации новых автоматизированных установок.

Технические параметры SCHROFF 3BSC690076R5

SCHROFF 3BSC690076R5 имеет технические характеристики, оптимизированные для надежности и удобства эксплуатации:

Габаритные параметры:
- Тип шасси: Стандартное 19-дюймовое шасси (для монтажа в стеллажах) с высотой 6 У (U — единица монтажной высоты, 1U = 44,45 мм), шириной 482,6 мм (стандарт 19″), глубиной 350 мм — компактный размер для установки в ограниченном пространстве;
- Материал корпуса: Сталь холоднокатаная с антикоррозийным покрытием (покрытие Epoxy-powder) — толщина стенок 1,5 мм, обеспечивает механическую прочность и защиту от влаги;
- Вес: 约 8 кг (без оборудования) — удобно для монтажа и транспортировки.
Система охлаждения:
- Тип охлаждения: Пассивное (конвективное) через перфорированные панели передней и задней стенки — эффективно удаляет тепло от тепловыделяющих компонентов (например, блоков питания, модулей силовых электроник);
- Дополнительные возможности: Поддерживает установку встроенных вентиляторов (опционально, 24 В DC, производительность 150 м³/час) для усиления охлаждения при плотной компоновке оборудования;
- Максимальная температура внутри шасси: ≤ +45 °C (при пассивном охлаждении) и ≤ +35 °C (при активном охлаждении) — предотвращает перегрев компонентов.
Монтажные параметры:
- Количество слотов для модулей: 12 стандартных слотов для модулей 3U (высота 133,35 мм) или 24 слота для модулей 1U — гибкая компоновка под разные типы оборудования;
- Тип крепления: Клеммные зажимы для кабелей (диаметр 0,5–2,5 мм²) и винтовые крепления для модулей (стандарт M3) — обеспечивает надежную фиксацию и удобство замены компонентов;
- Подключение питания: Центральное подключение к шине питания (24 В DC или 230 В AC) с распределением по модулям через защищенные разъемы — предотвращает короткие замыкания.
Защита и устойчивость:
- Степень защиты (IP-класс): IP20 (по стандарту IEC 60529) — защита от посторонних предметов диаметром > 12,5 мм и предотвращение доступа пальцев к внутренним компонентам;
- Защита от электромагнитных помех (EMC): Соответствует классу EN 61000-6-3 — снижает влияние внешних электромагнитных полей на работу оборудования;
- Механическая устойчивость: Прочность к вибрациям (2–100 Гц, амплитуда 0,15 мм) и удару (ударное воздействие 10 Г) — адаптировано к условиям промышленных цехов и транспорта.

Преимущества и особенности SCHROFF 3BSC690076R5

SCHROFF 3BSC690076R5 сочетает в себе уникальные преимущества, которые отличают его от аналогичных шасси:

Гибкая компоновка оборудования: Поддержка 12 слотов для модулей 3U или 24 слотов для модулей 1U делает SCHROFF 3BSC690076R5 универсальным для разных типов автоматизированных систем — например, в подстанции электроснабжения можно установить контроллер Siemens S7-1500 (1U), 8 модулей I/O ABB AC500 (3U) и блок питания GE (1U) без лишнего пространства.
Эффективная система охлаждения: Пассивное охлаждение через перфорированные панели гарантирует стабильную температуру внутри шасси без необходимости дополнительного энергопотребления (для вентиляторов). При плотной компоновке возможность установки встроенных вентиляторов позволяет SCHROFF 3BSC690076R5 поддерживать оптимальные условия для работы тепловыделяющих компонентов (например, блоков питания мощностью > 100 Вт).
Совместимость с компонентами ведущих брендов: SCHROFF 3BSC690076R5 соответствует стандартам монтажа 19-дюймовых систем и поддерживает модули любых брендов (Siemens, ABB, GE, Honeywell) — нет необходимости покупать специализированное оборудование под конкретное шасси. Это снижает затраты на модернизацию и упрощает замену устаревших компонентов.
Прочность и долговечность: Корпус из стали с антикоррозийным покрытием обеспечивает срок службы SCHROFF 3BSC690076R5 до 15–20 лет — устойчивость к влаге, пыли и механическим повреждениям делает его подходящим для эксплуатации в суровых промышленных условиях (например, нефтегазовые добывающие площадки, металлургические цеха).
Удобство обслуживания: Передняя панель шасси с прозрачным стеклом (опционально) позволяет контролировать состояние оборудования без открытия корпуса, а модульное крепление компонентов упрощает доступ к каждому модулю для ремонта или замены. Например, при неисправности модуля I/O достаточно открутить два винта, чтобы извлечь его, не демонтируя остальное оборудование.

Примеры применения SCHROFF 3BSC690076R5

SCHROFF 3BSC690076R5 находит широкое применение в отраслях, где требуется компактная и безопасная установка автоматизации:

Энергетика (220 кВ подстанция): В городской 220 кВ подстанции SCHROFF 3BSC690076R5 используется для установки контроллера Siemens S7-1500 (управляющего трансформатором), 6 модулей I/O ABB AC500 (сбора данных о напряжении/токе) и блока питания GE Mark VIe. Пассивное охлаждение через перфорированные панели поддерживает температуру внутри шасси на уровне +38 °C, предотвращая перегрев контроллера.
Нефтегаз (мобильная компрессорная станция): В мобильных компрессорных станциях SCHROFF 3BSC690076R5 монтируется в стеллаж автомобиля — шасси содержит контроллер Honeywell TC-PRR021 (регулирующий давление газа), модуль сетевого интерфейса GE 5136-PFB-VME и блок питания 24 В DC. Механическая устойчивость к вибрациям (2–100 Гц) гарантирует надежную работу оборудования при движении автомобиля по неасфальтированным дорогам.
Транспорт (железнодорожный сигнальный пост): В сигнальных постах железных дорог SCHROFF 3BSC690076R5 устанавливается контроллер Siemens S7-1200 (управляющий сигналами), модуль цифровых входов ICS TRIPLEX 151661 (сбор сигналов от датчиков пути) и блок питания 230 В AC. Степень защиты IP20 предотвращает попадание пыли и мелких предметов в шасси, а EMC-защита снижает влияние помех от высоковольтных железнодорожных линий.
Металлургия (плавильная печь): В сталелитейных заводах SCHROFF 3BSC690076R5 используется для компоновки контроллера YASKAWA CP-317/217IF (управляющего серводвигателями прокатных станков), 4 модулей аналоговых входов ABB 07EA90-SI и встроенного вентилятора (для усиления охлаждения). Активное охлаждение поддерживает температуру внутри шасси ≤ +35 °C, несмотря на высокую температуру окружающей среды (+45 °C в цехе).

Подробные кейсы применения SCHROFF 3BSC690076R5 с описанием конкретных проектов можно найти на [ссылке на SCHROFF 3BSC690076R5].

Сравнение с конкурентами

SCHROFF 3BSC690076R5 выгодно отличается от аналогичных шасси от ведущих конкурентов (Rittal, Hammond):

Параметр сравнения	SCHROFF 3BSC690076R5	Аналог Rittal (Rittal TS 8)	Аналог Hammond (Hammond 19″ Rack)
Габариты (высота/глубина)	6U / 350 мм	6U / 400 мм	6U / 300 мм
Система охлаждения	Пассивная + опциональная активная	Активная (встроенный вентилятор)	Пассивная (без опций)
Количество слотов (3U)	12	10	8
Степень защиты IP	IP20	IP20	IP10
Механическая устойчивость	Вibration 2–100 Гц, удар 10 Г	Вibration 5–50 Гц, удар 5 Г	Вibration 10–30 Гц, удар 3 Г
Совместимость с брендами	Универсальная (Siemens, ABB, GE и др.)	Универсальная	Ограниченная (в основном Hammond)

Этот сравнение подтверждает, что SCHROFF 3BSC690076R5 предлагает более гибкую систему охлаждения, большее количество слотов и лучшую механическую устойчивость, что делает его предпочтительным выбором для сложных автоматизированных систем с высокими требованиями к надежности.

Рекомендации по выбору и предостережения

Предостережения

Не превышайте максимальную нагрузку: Не устанавливайте оборудование с общим весом > 30 кг в SCHROFF 3BSC690076R5 — превышение нагрузки может привести к деформации корпуса и повреждению модулей.
Следите за условиями эксплуатации: Не эксплуатируйте шасси в помещениях с температурой > +55 °C или влажностью > 90% — это снизит эффективность охлаждения и ускорит коррозию металлических частей.
Осуществляйте монтаж при отключенном питании: При установке/замене модулей в SCHROFF 3BSC690076R5 обязательно отключите центральное питание шасси — это предотвращает электроудар и короткое замыкание между компонентами.
Регулярно очищайте панели охлаждения: Каждый месяц удаляйте пыль с перфорированных панелей шасси с помощью сухой ткани — загрязненные панели снижают эффективность конвективного охлаждения на 40–50%, приводя к перегреву оборудования.
