Описание
Общая информация о продукте SCHROFF 3BSC690076R5

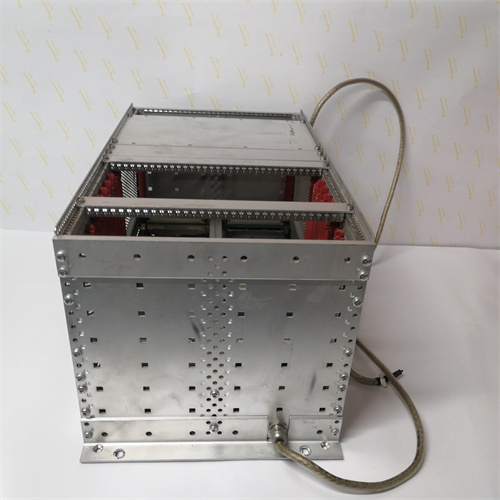

Первым делом необходимо отметить, что SCHROFF 3BSC690076R5 — это оригинальный шасси (рабочая панель) для систем автоматизации ABB Symphony Plus DCS, предназначенное для безопасного монтажа модулей I/O, контроллеров и вспомогательного оборудования (блоков питания, модулей коммуникации) в энергетических и промышленных установках. Данный компонент критически важен для отраслей с требованиями к структурированности и надежности оборудования (ТЭС, АЭС, нефтегазовые заводы), так как он обеспечивает механическую защиту модулей, эффективное охлаждение и комплектную совместимость с компонентами Symphony Plus, предотвращая повреждение оборудования и упрощая обслуживание.
SCHROFF 3BSC690076R5 широко интегрируется в системы ABB Symphony Plus, работая в паре с контроллерами ABB PM864 и модулями цифровых входов ABB D685A1156U01. Детальное описание, техническая документация и условия поставки SCHROFF 3BSC690076R5 доступны на официальной странице продукта: [ссылка на SCHROFF 3BSC690076R5] (в дальнейшем замените эту надпись на фактическую ссылку). Благодаря сертификации по энергетическим стандартам и устойчивости к суровым условиям, SCHROFF 3BSC690076R5 соответствует нормам IEC 61508 (SIL 2), EN 61000-6-4 и становится предпочтительным выбором для модернизации старых шасси Symphony Plus или комплектации новых критических установок.
Технические параметры SCHROFF 3BSC690076R5
SCHROFF 3BSC690076R5 имеет технические характеристики, оптимизированные для надежности и удобства эксплуатации:
-
Параметры размещения и совместимости:
- Тип шасси: Вертикальное монтажное шасси для модулей ABB Symphony Plus (форм-фактор 19 дюймов);
- Количество слотов для модулей: 16 стандартных слотов (для модулей DI/DO, AI/AO, коммуникации) + 2 слота для блоков питания;
- Максимальный вес оборудования: До 50 кг (суммарный вес установленных модулей);
- Совместимые модули: Все компоненты ABB Symphony Plus (ABB PM864, ABB D685A1156U01, ABB 129740-002) — без необходимости адаптеров.
-
Охлаждение и термопараметры:
- Система охлаждения: Принудительное воздушное охлаждение (2 встроенных вентилятора с скоростью 2000 об/мин, расход воздуха 80 м³/ч);
- Регулировка температуры: Автоматическое изменение скорости вентиляторов в зависимости от температуры внутри шасси (диапазон регулировки 30–60 °C);
- Температурный диапазон эксплуатации:
- Рабочий диапазон: 0 °C до +60 °C — адаптирован к условиям турбинных холлов и шкафов управления;
- Максимальная температура внутри шасси: ≤ +45 °C (при работе охлаждения).
-
Механическая защита и устойчивость:
- Материал корпуса: Сталь Ст3 с порошковым покрытием ( Толщина стенок 1,5 мм) — обеспечивает устойчивость к деформациям и коррозии;
- Степень защиты (IP-класс): IP20 (защита от пальцев и крупных предметов) + дополнительная защита от пыли через фильтры вентиляторов;
- Устойчивость к вибрациям: До 5 г (в диапазоне частот 10–500 Гц) — соответствует требованиям энергетических установок;
- Устойчивость к ударам: До 10 г (время воздействия 1 мс) — предотвращает повреждение модулей при транспортировке или эксплуатации.
-
Коммуникационные и вспомогательные функции:
- Встроенная шина: ABB Symphony Plus Bus (интегрированная в заднюю панель шасси) — обеспечивает связь между модулями без дополнительных кабелей;
- Разъемы для питания: 2 стандартных разъема C13 (для подключения блоков питания 220 В AC);
- Индикаторы состояния: LED-индикаторы напряжения питания и работы вентиляторов — для быстрого мониторинга.
-
Габаритные параметры:
- Размеры: 483 × 840 × 300 мм (ширина × высота × глубина) — стандартный 19-дюймовый формат;
- Вес шасси (без оборудования): 约 12 кг;
- Тип монтажа: Встраивной (в шкаф управления) или свободностоящий (с опорами).
Преимущества и особенности SCHROFF 3BSC690076R5
SCHROFF 3BSC690076R5 сочетает в себе уникальные преимущества, которые отличают его от аналогичных шасси:
- Полная совместимость с ABB Symphony Plus: Разработано специально для модулей Symphony Plus — все слоты соответствуют размерам и электрическим требованиям компонентов (например, ABB PM864, ABB D685A1156U01), не требуется дополнительные адаптеры или доработки. В ТЭС это сокращает время монтажа системы на 30%, так как инженеры не тратят время на подбор совместимого оборудования.
- Эффективная система охлаждения: Два вентилятора с автоматической регулировкой скорости поддерживают температуру внутри шасси ≤ +45 °C, даже при максимальной нагрузке (16 модулей + 2 блока питания). В АЭС, где температура окружающей среды может достигать +55 °C, SCHROFF 3BSC690076R5 предотвращает перегрев чувствительных контроллеров и модулей I/O, гарантируя стабильную работу.
- Механическая прочность и защита: Корпус из стали с порошковым покрытием и устойчивость к вибрациям (до 5 г) делают SCHROFF 3BSC690076R5 подходящим для тяжелых промышленных условий. В нефтегазовом заводе, где присутствуют вибрации от компрессоров, шасси защищает модули от деформаций и повреждений, продлевая их срок службы на 5–7 лет.
- Структурированное размещение и удобство обслуживания: 16 слотов с маркировкой (например, “Slot 1 – CPU”, “Slot 2 – DI Module”) и открытая передняя панель упрощают монтаж и замену модулей. При неисправности ABB D685A1156U01 инженеры могут быстро найти нужный слот и заменить модуль за 10 минут, минимизируя время простоя процесса.
- Соответствие стандартам безопасности SIL 2: Сертификация по IEC 61508 (SIL 2) подтверждает, что SCHROFF 3BSC690076R5 может использоваться в системах безопасности критических установок (например, аварийное охлаждение реактора АЭС). Он обеспечивает электрическую изоляцию между модулями и механическую защиту, предотвращая сбои, которые могут привести к опасным ситуациям.
Примеры применения SCHROFF 3BSC690076R5
SCHROFF 3BSC690076R5 находит широкое применение в системах ABB Symphony Plus:
- Теплоэлектростанция (600 МВт, углеводовоздушная турбина): В ТЭС SCHROFF 3BSC690076R5 монтируется в шкафу управления котлом, вмещая 1 контроллер ABB PM864, 6 модулей ABB D685A1156U01 (DI), 4 модуля ABB D685A1160U01 (DO) и 2 блока питания ABB 129740-002. Система охлаждения поддерживает температуру внутри шасси +40 °C при окружающей температуре +50 °C, контроллер стабильно регулирует подачу топлива и воду в котел.
- Атомная электростанция (1000 МВт, реактор ВВЭР): В АЭС SCHROFF 3BSC690076R5 используется в системе безопасности реактора, размещая 2 контроллера ABB PM864 (резервные), 4 модуля AI (для датчиков температуры) и 2 модуля коммуникации. Соответствие SIL 2 гарантирует, что при отказе одного контроллера второй продолжает работать, шасси защищает модули от вибраций и перепадов температуры.
- Нефтегазовая установка (завод по переработке газа): В заводе SCHROFF 3BSC690076R5 монтируется в шкафу управления компрессорной станцией, вмещая 8 модулей I/O и 1 модуль коммуникации ABB FOXBORO P0971DP. Устойчивость к вибрациям (до 5 г) предотвращает разрыв контактов между модулями, а фильтры вентиляторов защищают от пыли, характерной для нефтегазовых объектов.
Сравнение с конкурентами
SCHROFF 3BSC690076R5 выгодно отличается от аналогичных шасси для DCS от ведущих конкурентов (GE, Yokogawa):
| Параметр сравнения | SCHROFF 3BSC690076R5 | Аналог GE (GE IC695CHS010) | Аналог Yokogawa (Yokogawa FA-M3 Chassis) |
|---|---|---|---|
| Количество слотов | 16 (модули) + 2 (питание) | 12 (модули) + 2 (питание) | 14 (модули) + 1 (питание) |
| Система охлаждения | Принудительное воздушное (автомат. регулировка) | Пассивное (конвекция) | Принудительное воздушное (фик. скорость) |
| Устойчивость к вибрациям | До 5 г | До 3 г | До 4 г |
| SIL сертификация | SIL 2 (IEC 61508) | SIL 1 | SIL 1 |
| Совместимость | ABB Symphony Plus | GE Mark VIe | Yokogawa CENTUM VP |
Этот сравнение подтверждает, что SCHROFF 3BSC690076R5 предлагает большее количество слотов, эффективную охлаждение с автоматической регулировкой и более высокую SIL-сертификацию — он превосходит конкурентов по адаптации к системам ABB Symphony Plus и надежности в критических условиях, что делает его предпочтительным выбором для энергетики и нефтегаза.
Рекомендации по выбору и предостережения
Рекомендации по выбору
- Проверьте совместимость с ABB Symphony Plus: Прежде чем приобрести SCHROFF 3BSC690076R5, убедитесь, что он поддерживает ваши модули Symphony Plus (например, ABB PM864, ABB D685A1156U01) — все стандартные компоненты Symphony Plus идеально подходит под слоты шасси. Информация о совместимости доступна в документации на [ссылка на SCHROFF 3BSC690076R5] или через техническую поддержку SCHROFF.
- Оцените количество модулей и требования к охлаждению: Если вам нужно разместить > 12 модулей или работаете в условиях высоких температур (> +45 °C), SCHROFF 3BSC690076R5 — оптимальный выбор; для меньших установок можно рассмотреть шасси с меньшим количеством слотов, но они будут менее универсальными.
- Приобретайте оригинал: Для гарантии совместимости с Symphony Plus и соответствия SIL 2 покупайте SCHROFF 3BSC690076R5 только у авторизованных дилеров — подделки имеют тонкие стенки (≤ 1 мм), не поддерживают автоматическое охлаждение и могут привести к повреждению модулей.
Предостережения
- Не используйте с несовместимыми модулями: SCHROFF 3BSC690076R5 разработан исключительно для ABB Symphony Plus — использование с модулями GE Mark VIe или Yokogawa CENTUM VP приведет к несовместимости размеров и нестабильной работе шасси.
- Регулярно обслуживайте систему охлаждения: Каждый месяц очищайте фильтры вентиляторов от пыли — засорение фильтров снизит эффективность охлаждения, что приведет к перегреву модулей. Раз в год проверяйте работоспособность вентиляторов и заменяйте изношенные компоненты.
- Осуществляйте монтаж при отключенном питании: При установке модулей в SCHROFF 3BSC690076R5 отключите питание всех компонентов шасси — это предотвращает электроудар и повреждение контактов шины Symphony Plus.
- Не превышайте максимальный вес оборудования: Не размещайте в шасси оборудование с суммарным весом > 50 кг — это приведет к деформации задней панели и разрыву контактов между модулями, повреждая оборудование.
