Описание
SCHROFF 3BSC690076R5：Детальный обзор промышленного шасси для модулей автоматизации

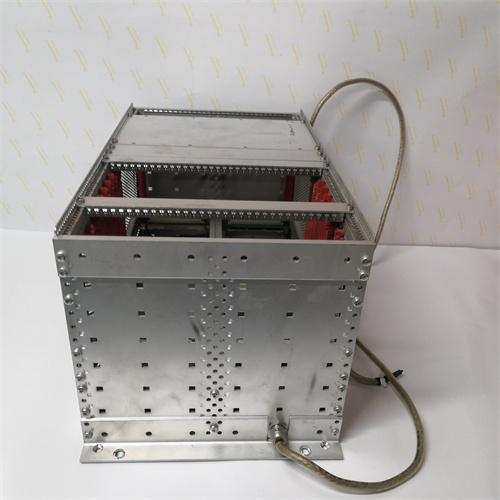

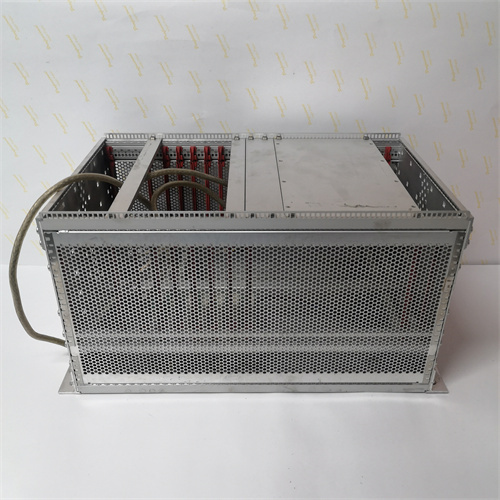

Основным объектом рассмотрения является SCHROFF 3BSC690076R5 — высоконадежное промышленное шасси (рама) для монтажа модулей автоматизации от бренда SCHROFF, глобального лидера в решениях для электроинженерии, специализирующегося на корпусах, шасси и системах охлаждения для промышленного оборудования. Продукт SCHROFF 3BSC690076R5 относится к серии компонентов для систем распределенного контроля (DCS) и автоматизации процессов, предназначенного для безопасного и организованного монтажа модулей PLC, I/O, коммуникации и питания. Компонент SCHROFF 3BSC690076R5 выполняет функцию инфраструктурного элемента: он обеспечивает механическую защиту модулей, оптимизирует теплоотвод, гарантирует электрическую изоляцию и упрощает обслуживание оборудования. Его ключевая роль — создание надежной среды эксплуатации для чувствительных электронных компонентов в агрессивных промышленных условиях (пыль, влага, вибрации), а также упрощение масштабирования и модернизации системы автоматизации. Это делает SCHROFF 3BSC690076R5 неотъемлемым элементом для теплоэлектростанций (ТЭС), нефтегазовых комплексов, химических заводов и крупных промышленных объектов, где стабильность работы системы автоматизации напрямую влияет на безопасность и эффективность производства. Благодаря прочности конструкции, адаптации к тяжелым условиям и совместимости с модулями ведущих брендов, SCHROFF 3BSC690076R5 гарантирует долговечность и надежность всей системы.
Технические параметры продукта
Типичные характеристики SCHROFF 3BSC690076R5 (с учетом специфики промышленного шасси):
- Тип устройства: Промышленное шасси для монтажа модулей на DIN-рейку, выполненное в металлической конструкции с системой охлаждения.
- Параметры монтажа и компоновки:
- Стандарт монтажа: DIN-рейк 35 мм (по стандарту EN 60715) — совместимость с модулями всех ведущих брендов (ABB, Siemens, SCHNEIDER).
- Количество установочных мест: Под 16 модулей стандартного размера (ширина 35 мм каждый) или 8 модулей широкого формата (ширина 70 мм) — масштабируемость под различные объемы системы.
- Глубина шасси: 300 мм — достаточное пространство для модулей с длинными корпусами и кабельного управления.
- Механическая нагрузка: Максимальная нагрузка на шасси — 50 кг (включая вес модулей и кабелей) — прочность для тяжелых комплектов.
- Система охлаждения и защиты:
- Тип охлаждения: Пассивное (теплоотвод через металлический корпус) или активное (опциональный вентилятор 12 ВDC, скорость вращения 2500 об/мин) — адаптация к условиям с высоким уровнем тепловыделения (например, мощные PLC или коммуникационные модули).
- Класс защиты: IP54 (полная защита от пыли и защита от струй воды) — возможность монтажа в открытых промысловых условиях (например, на скважинах или компрессорных станциях).
- Устойчивость к коррозии: Корпус из оцинкованной стали с порошковым покрытием — защита от агрессивных сред (сольная атмосфера, химические выбросы).
- Электрические параметры (для активного охлаждения):
- Питание вентилятора: 12 ВDC, потребляемая мощность — 2 Вт.
- Защита вентилятора: Автоматическая остановка при перегреве (температура >70 °C) — предотвращение перегрева модулей.
- Эксплуатационные и конструкционные характеристики:
- Температурный диапазон эксплуатации: -20 °C — +60 °C (рабочий), -40 °C — +85 °C (хранилище); относительная влажность 5–95% (без конденсации).
- Устойчивость к вибрации: До 3 Г (в диапазоне 10–500 Гц), соответствие требованиям EN 60068-2-6 — адаптация к вибрациям на оборудовании (двигатели, конвейеры).
- Устойчивость к шокам: До 20 Г (продолжительность импульса 11 мс) — защита при транспортировке или механических ударах.
- Габариты: 800 мм (высота) × 450 мм (ширина) × 300 мм (глубина) — стандартный размер для установки в шкафу управления или настенный монтаж.
- Кабельные вводы: 4 кабельных ввода (диаметр 20–30 мм) с герметичными уплотнениями — удобство подключения силовых и сигнальных кабелей с защитой от влаги.
Преимущества и особенности
SCHROFF 3BSC690076R5 сочетает в себе уникальные преимущества, адаптированные под требования промышленной автоматизации:
- Универсальная совместимость: Стандартный DIN-рейк 35 мм делает SCHROFF 3BSC690076R5 совместимым с модулями всех ведущих брендов автоматизации (ABB, Siemens, SCHNEIDER, METSO), что позволяет использовать его при модернизации существующих систем или создании новых комплексов без ограничений по выбору компонентов. Это критично для объектов с смешанным оборудованием.
- Прочность и адаптация к агрессивным условиям: Корпус из оцинкованной стали с порошковым покрытием и класс защиты IP54 защищают модули от пыли, влаги, коррозии и механических повреждений — идеально для эксплуатации в нефтегазовой, химической или металлургической промышленности. Высокая устойчивость к вибрациям и шокам гарантирует целостность конструкции при работе на тяжелых машинах.
- Оптимизированное охлаждение: Возможность выбора пассивного или активного охлаждения позволяет SCHROFF 3BSC690076R5 адаптироваться к различным уровням тепловыделения модулей. Активный охлаждение с вентилятором предотвращает перегрев мощных компонентов (например, коммуникационных модулей Profinet), а пассивный режим подходит для условий с низким уровнем пыли.
- Легкость масштабирования и обслуживания: Достаточное количество установочных мест (до 16 модулей) и удобные кабельные вводы упрощают масштабирование системы — добавление новых модулей при расширении технологических линий. Открытая конструкция и доступность всех модулей обеспечивают быстрый доступ при обслуживании, снижая время простоя оборудования.
- Безопасность и надежность: Электрическая изоляция через металлический корпус и герметичные кабельные вводы предотвращают короткие замыкания и проникновение влаги в электрические цепи. Прочность конструкции с максимальной нагрузкой 50 кг гарантирует стабильность монтажа даже для тяжелых комплектов модулей.
Примеры применения в отраслях
SCHROFF 3BSC690076R5 находит широкое применение в отраслях, где требуется надежная инфраструктура для модулей автоматизации:
- Нефтегазовая промышленность: Компрессорные станции и добывающие скважины — SCHROFF 3BSC690076R5 размещает модули PLC, I/O и коммуникации для контроля давления газа, скорости компрессоров и системы аварийной остановки. Класс защиты IP54 защищает оборудование от пыли и влаги, а активное охлаждение предотвращает перегрев модулей в условиях высоких температур.
- Энергетика: Теплоэлектростанции (ТЭС) и гидростанции — шасси монтирует модули управления котлами, турбинами и генераторами, а также системы мониторинга энергопотребления. Устойчивость к вибрациям гарантирует работу на оборудовании с высоким уровнем вибраций (турбины, двигатели).
- Химическая промышленность: Реакторные установки и линии по производству химических продуктов — SCHROFF 3BSC690076R5 защищает модули автоматизации от агрессивных газов и химических выбросов благодаря оцинкованному корпусу с порошковым покрытием. Герметичные кабельные вводы предотвращают проникновение влаги и химических веществ в электрические цепи.
- Металлургическая промышленность: Линии прокатки и плавления металла — шасси размещает модули управления рольгангами, плавильными печами и системами охлаждения. Пассивное охлаждение подходит для условий с высоким уровнем пыли, а прочность конструкции обеспечивает стабильность при вибрациях от рабочего оборудования.
- Транспортная инфраструктура: Станции управления железнодорожными или трубопроводными сетями — SCHROFF 3BSC690076R5 монтирует модули коммуникации и мониторинга, обеспечивая надежную связь и контроль в удаленных объектах. Широкий температурный диапазон позволяет эксплуатацию в северных регионах или жарких климатиках.
Сравнение с конкурентами
SCHROFF 3BSC690076R5 выгодно отличается от аналогов на рынке (например, Rittal TS 8, Hoffman C22, Pentair SR3):
- Прочность и защита: Максимальная нагрузка 50 кг и класс защиты IP54 превосходят показатели Rittal TS 8 (нагрузка 40 кг, IP54) и Hoffman C22 (нагрузка 35 кг, IP52), что делает SCHROFF 3BSC690076R5 более подходящим для тяжелых комплектов модулей и открытых условий.
- Гибкость охлаждения: Возможность выбора пассивного/активного охлаждения предоставляет большую адаптивность, чем Pentair SR3 (только пассивное охлаждение), что критично для систем с высоким тепловыделением (например, мощные PLC).
- Совместимость и масштабирование: Поддержка до 16 модулей стандартного размера оптимизирует пространство, по сравнению с Hoffman C22 (до 12 модулей), что снижает затраты на инфраструктуру при масштабировании.
- Устойчивость к коррозии: Оцинкованный корпус с порошковым покрытием обеспечивает лучшую защиту от агрессивных сред, чем Rittal TS 8 (стальной корпус без специального покрытия), что актуально дляmarinedили химических объектов.
Советы по выбору и предостережения
- При выборе SCHROFF 3BSC690076R5 убедитесь, что количество установочных мест и глубина шасси соответствуют требованиям ваших модулей (например, для длинных коммуникационных модулей — глубина 300 мм, для большого количества I/O модулей — до 16 установочных мест). Определите тип охлаждения в зависимости от тепловыделения компонентов (активное для мощных модулей, пассивное для условий с пылью).
- Монтаж и подключение: Устанавливайте шасси на ровную, прочную поверхность (стена или пол) с использованием крепежных элементов, соответствующих максимальной нагрузке 50 кг. При подключении кабелей используйте герметичные уплотнения для кабельных вводов, чтобы предотвратить проникновение влаги и пыли. Для активного охлаждения убедитесь в правильном подключении вентилятора к источнику питания 12 ВDC.
- Обслуживание и уход: Регулярно очищайте корпус шасси от пыли (особенно вентилятор, если используется активное охлаждение) — накопление пыли может снизить эффективность охлаждения и привести к перегреву модулей. Проверяйте состояние уплотнений кабельных вводов — повреждение уплотнений может привести к проникновению влаги. Не используйте агрессивные чистящие средства для обработки корпуса, чтобы не повредить порошковое покрытие.
- Безопасность: При обслуживании модулей в шасси обязательно отключите общую питание системы — это предотвращает риск электрического удара. При замене или добавлении модулей не превышайте максимальную нагрузку 50 кг, чтобы избежать повреждения конструкции шасси.
3BSC690076R5
