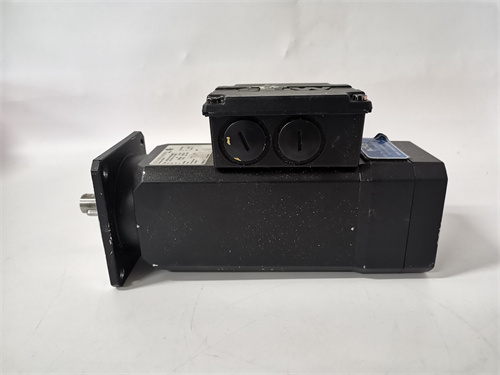

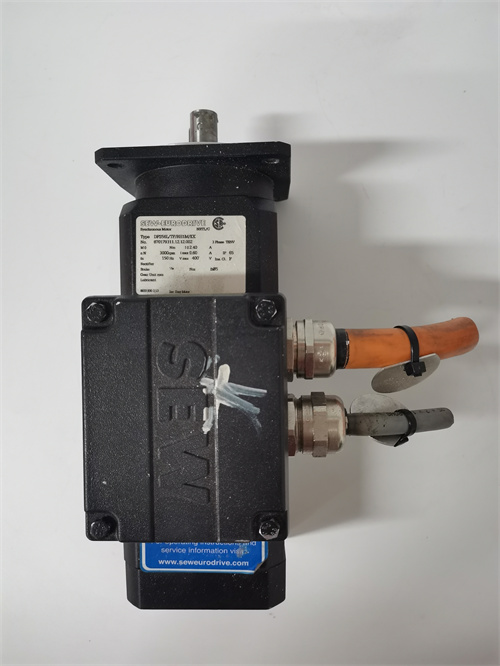

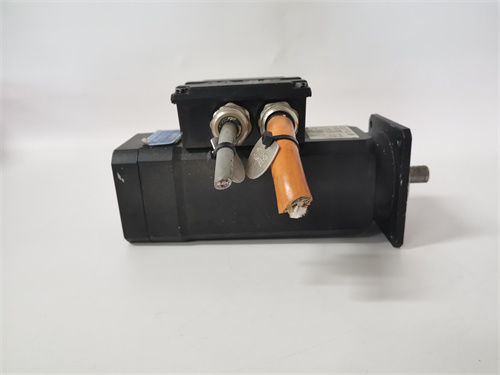

SEW DFS56L/TF/RH1M/KK – серводвигатель с тормозом и энкодером для промышленных приводов SEW
Описание продукта
SEW DFS56L/TF/RH1M/KK является высокопроизводительным серводвигателем с встроенным электромагнитным тормозом и высокоточным энкодером, разработанным компанией SEW Eurodrive – глобальным лидером в производстве приводных систем для промышленной автоматизации. Этот серводвигатель SEW DFS56L/TF/RH1M/KK специализируется на точном позиционировании и регулировании скорости в условиях высоких динамических нагрузок, обеспечивая синхронную работу с инверторами SEW и контроллерами PLC в автоматизированных линиях [ссылка на продукт]. Благодаря компактному дизайн, высокому крутящему моменту при низких скоростях, герметичному исполнению и адаптации к агрессивным промышленным условиям (вибрации, пыль, широкий диапазон температур), SEW DFS56L/TF/RH1M/KK легко интегрируется вmicromachines с ЧПУ, конвейерные системы, робототехнические комплексы, линии сборки и подъемные механизмы. В составе приводных систем SEW SEW DFS56L/TF/RH1M/KK демонстрирует исключительную точность позиционирования и долговечность, подтверждая опыт SEW Eurodrive в разработке серводвигателей для высокоточных приложений [ссылка на продукт]. Особенно ценен SEW DFS56L/TF/RH1M/KK в производстве с высокими требованиями к повторяемости и скорости операций – где отклонение позиции или скорости привода может привести к браку продукции, снижению производительности или повреждению оборудования.
Технические параметры
- Тип устройства: синхронный серводвигатель с постоянными магнитами, встроенным тормозом и энкодером
- Основные механические параметры:
- Номинальная мощность: 0,75 кВт (при номинальной скорости 3000 об/мин)
- Номинальный крутящий момент: 2,4 Н·м (при номинальной скорости)
- Пикевой крутящий момент: 7,2 Н·м (кратковременный, длительность ≤ 3 с)
- Номинальная скорость: 3000 об/мин
- Максимальная скорость: 6000 об/мин
– ротора: 0,0008 кг・м²
- Электромагнитный тормоз:
- Тип тормоза: электромагнитный нормально закрытый (NC)
- Максимальный тормозной момент: 4,5 Н·м (при скорости 0 об/мин)
- Напряжение питания тормоза: 24 В ПН (диапазон 18–30 В)
- Потребление тормоза: ≤ 20 Вт
- Энкодер:
- Тип энкодера: абсолютный оптический энкодер RH1M
- Разрешение: 13 бит (8192 положения на оборот)
- Интерфейс энкодера: RS-485 (BiSS C)
- Защитный уровень энкодера: IP65
- Конструкционные параметры:
- Класс защиты корпуса: IP65 (защищен от пыли и струй воды)
- Класс изоляции: F (рабочая температура до 155 °C)
- Материал корпуса: алюминиевый сплав с антикоррозионным покрытием
- Тип монтажа: фланцевый (IEC B5)
- Размер фланца: 56 мм (по стандарту IEC)
- Длина корпуса: 140 мм (без выходного вала)
- Диаметр выходного вала: 14 мм (упрочненный сталь)
- Вес: 约 4,2 кг
- Электрические параметры:
- Номинальный ток: 3,8 А (постоянный)
- Пикевой ток: 11,4 А (кратковременный)
- Коэффициент мощности (cosφ): 0,9 (при номинальной нагрузке)
- Совместимость:
- Инверторы SEW: MCV41A, MCH41A, DFS60A
- Контроллеры PLC: SEW MOVIDRIVE, Siemens S7, ABB AC500
- Программное обеспечение: SEW MOVITOOLS MotionStudio
Преимущества и особенности
SEW DFS56L/TF/RH1M/KK выделяется оптимальным соотношением мощности и размера – компактный корпус (фланс 56 мм) сочетается с высоким номинальным крутящим моментом (2,4 Н·м), что позволяет интегрировать двигатель вmicromachines и оборудование с ограниченным пространством. Встроенный электромагнитный тормоз нормально закрытого типа обеспечивает безопасность работы – автоматически фиксирует вал при отключении питания, предотвращая свободное вращение нагрузки (релевантно для подъемных механизмов иmicromachines). Высокоточный абсолютный энкодер с разрешением 8192 положения на оборот гарантирует точность позиционирования до ±0,044° и повторяемость операций, критические дляmicromachines с ЧПУ и робототехники. Ключевым преимуществом является SEW DFS56L/TF/RH1M/KK’s совместимость с инверторами и программным обеспечением SEW: через MOVITOOLS MotionStudio можно тонко настроить параметры двигателя (крутящий момент, скорость, ускорение) и синхронизировать его с другими приводами. Кроме того, класс защиты IP65 и изоляции F обеспечивают надежную работу в условиях пыли, влаги и высоких температур, а алюминиевый корпус с эффективным тепловыделением предотвращает перегрев при длительной работе на максимальной нагрузке.
Прикладные области и кейсы
SEW DFS56L/TF/RH1M/KK широко используется вmicromachines, робототехнике, конвейерных системах, линии сборки и подъемных механизмах различных отраслей – машиностроение, автомобильная промышленность, электроника, пищевая промышленность. В токарномmicromachines с ЧПУ SEW DFS56L/TF/RH1M/KK управляет приводом подачи инструмента: высокая точность энкодера обеспечивает позиционирование инструмента с шагом 0,01 мм, а высокий пикевой крутящий момент гарантирует стабильную подачу при обработке твердых материалов. В роботе-манипуляторе для сборки электроники двигатель управляет суставом руки робота: компактный дизайн позволяет разместить двигатель в узком пространстве сустава, а встроенный тормоз предотвращает падение манипулятора при сбое питания. В конвейерной системе для сортировки упаковок SEW DFS56L/TF/RH1M/KK синхронизирует работу приводов рольгангов: высокая динамика работы позволяет быстро изменять скорость конвейера в зависимости от потока продукции, а точная регулировка скорости предотвращает столкновение упаковок.
Сравнение с конкурентами
По сравнению с аналогичными серводвигателями (например, Siemens 1FK7063, Keyence SV-M075, Yaskawa SGM7J-08A7C6S), SEW DFS56L/TF/RH1M/KK имеет несколько ключевых преимуществ. Во-первых, оптимальное соотношение крутящего момента и размера – при одинаковом флансе 56 мм SEW DFS56L/TF/RH1M/KK предлагает более высокий номинальный крутящий момент (2,4 Н·м) по сравнению с аналогами (чаще 1,8–2,2 Н·м). Во-вторых, встроенный тормоз и энкодер в стандартном исполнении – большинство конкурентов предлагают эти компоненты как опции, увеличивая итоговую стоимость. В-третьих, глубокая интеграция с системами SEW и программным обеспечением MOVITOOLS – упрощает настройку, диагностику и синхронизацию с другими приводами SEW. Недостатком является несколько более высокая стоимость по сравнению с эконом-классом двигателей, но это компенсируется высокой надежностью, точностью и поддержкой от SEW. Также SEW DFS56L/TF/RH1M/KK имеет более низкую максимальную скорость (6000 об/мин) по сравнению с некоторыми аналогами (до 8000 об/мин), но для большинства средних скоростных приложений это не является существенным ограничением.
Советы по выбору и предостережению
При выборе SEW DFS56L/TF/RH1M/KK необходимо учитывать номинальную мощность, крутящий момент и скорость требуемого приложения – двигатель оптимально подходит для систем с нагрузкой до 0,75 кВт и требуемым крутящим моментом до 2,4 Н・м. Для приложений с более высоким пиковым крутящим моментом рекомендуется проверка совместимости с инвертором SEW (например, MCH41A с усиленной силовой частью). При монтаже двигателя следует обеспечить надежное крепление фланца (соблюдать момент затяжки болтов), избегать механических нагрузок на выходной вал (например, перегиб, поперечное усилие) и обеспечить достаточное пространство для охлаждения. Перед эксплуатацией необходимо настроить параметры энкодера и тормоза через программное обеспечение MOVITOOLS MotionStudio, а также проверить синхронизацию с инвертором. Важно регулярно проверять состояние тормоза (напряжение питания, износ刹车片) и энкодера (чистота оптических элементов, состояние кабеля). Не рекомендуется использовать SEW DFS56L/TF/RH1M/KK в условиях превышения температурного диапазона (выше 155 °C) или влажности более 95% (даже при IP65), а также запускать двигатель без инвертора – это может привести к повреждению обмоток и выходу двигателя из строя.
