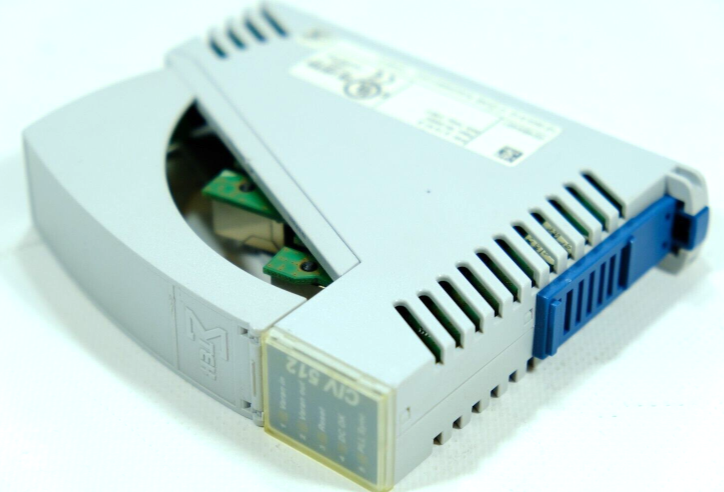

Описание продукта SIGMATEK CIV512
SIGMATEK CIV512 — это высокоточный модуль аналоговых входов из серии SIGMATEK C-DIAS, предназначенный для измерения и передачи аналоговых сигналов (напряжение, ток) в системы автоматизации (PLC, контроллеры SIGMATEK) в промышленных приложениях с требованиями к точности. Этот модуль SIGMATEK CIV512 обеспечивает надежную обработку сигналов от различных датчиков (температуры, давления, уровня жидкости) и передачу их в контроллеры, что делает его неотъемлемым компонентом для процессов, где критична точность измерений.
SIGMATEK CIV512 поддерживает 12 одноканальных аналоговых входов с настраиваемым типом сигнала (0–10 В DC, 4–20 мА), адаптируясь к большинству промышленных датчиков. Например, в химической промышленности SIGMATEK CIV512 измеряет сигналы от датчиков давления в реакторах (4–20 мА) и передаёт данные в PLC для контроля безопасного режима работы, предотвращая перепады давления. В системах энергопотребления CIV512 считывает сигналы от датчиков тока электропотребления (0–10 В) и передает информацию в SCADA-систему для мониторинга расхода электроэнергии. SIGMATEK CIV512 коммуницируется через промышленные шины (PROFINET, EtherCAT — опционально), легко монтируется на DIN-рейку и настраивается через ПО SIGMATEK ConfigStudio, что сокращает время запуска системы. [Ссылка на продукт SIGMATEK CIV512]
Технические параметры SIGMATEK CIV512
- Тип устройства: Модуль аналоговых входов серии SIGMATEK C-DIAS, модель SIGMATEK CIV512
- Бренд: SIGMATEK
- Основная функция: Измерение и передача аналоговых сигналов (напряжение, ток) в системы автоматизации
- Характеристики интерфейсов (аналоговые входы):
- Количество каналов: 12 одноканальных (изолированные друг от друга)
- Типы сигналов (настраиваемые по каналу):
- Напряжение: 0–10 В DC, ±10 В DC, 0–5 В DC
- Ток: 4–20 мА DC, 0–20 мА DC
- Точность: ±0.05% полного диапазона (при 25 °C), ±0.1% полного диапазона (диапазон температур -25 °C до +60 °C)
- Разрешение: 16 бит
- Время преобразования: ≤1 ms на канал (режим быстрого считывания)
- Изоляция: Промежуточно-канальная (500 В AC/1 мин), между входами и шиной (1000 В AC/1 мин)
- Защита: От перепадов напряжения (до 30 В DC), противотуманные диоды
- Коммуникационные параметры:
- Стандартные протоколы: PROFINET (IRT — опционально), baud rate до 100 Mbit/s
- Опциональные протоколы: EtherCAT, Modbus TCP
- Диагностика: Поддержка PROFINET Diagnostics / EtherCAT Diagnostics (соблюдение IEC 61158)
- Идентификация: MAC-адрес, IP-адрес (настраиваемые через ПО)
- Электрические параметры:
- Напряжение питания: 24 В DC ±20%
- Потребляемый ток: Максимально 0.4 А (без нагрузки на входы)
- Функции защиты:
- Защита от короткого замыкания (на входах токового типа: ≤50 мА)
- Защита от перепадов напряжения (на входах, питании)
- Защита от электромагнитных помех (EMC: EN 61000-6-2, EN 61000-6-4)
- Защита от перегрева (автоматическое отключение при температуре >85 °C)
- Операционные условия:
- Температурный диапазон: -25 °C до +60 °C (рабочее), -40 °C до +85 °C (хранение)
- Влажность: 5–95% относительной влажности (без конденсации)
- Альтитуда: До 2000 м
- Уровень защиты: IP20 (при монтаже в закрытом шкафу)
- Механические параметры:
- Корпус: Пластиковый (UL94 V-0), для монтажа на DIN-рейку (35 мм)
- Вес: ≈0.35 кг
- Габариты: 35 × 120 × 85 мм (ширина × высота × глубина)
- Сертификаты: CE, UL, cUL, RoHS, EN 61131-2, IEC 61010-1
Преимущества и особенности SIGMATEK CIV512
SIGMATEK CIV512 выделяется высокой точностью, гибкостью и надежностью:
- Высокая точность и разрешение: Точность ±0.05% и разрешение 16 бит гарантируют точные измерения сигналов от чувствительных датчиков (например, датчиков давления в химических реакторах, датчиков температуры в пищевой промышленности).
- Изолированные каналы: Промежуточно-канальная изоляция (500 В AC) предотвращает взаимное влияние сигналов между каналами и повреждение модуля при скачках напряжения в одном из входов.
- Гибкая конфигурация: Возможность настраивать тип сигнала (напряжение/ток) для каждого из 12 каналов позволяет подключать различные типы датчиков без дополнительных адаптеров.
- Совместимость с промышленными шинами: Стандартный PROFINET и опциональный EtherCAT обеспечивают интеграцию с контроллерами SIGMATEK, Siemens, Beckhoff и другими брендами, расширяя области применения.
- Быстрое преобразование сигналов: Время преобразования ≤1 ms на канал позволяет использовать модуль в системах с требованиями к реальному времени (например, регулирование давления в трубопроводах, мониторинг энергопотребления).
Применение в отраслях
- Химическая промышленность: Мониторинг давления и температуры в реакторах — SIGMATEK CIV512 измеряет сигналы от датчиков (4–20 мА) и передаёт данные в PLC, который регулирует подачу химических реактивов, предотвращая аварийные ситуации.
- Энергетика (ТЭЦ, ГТЭЦ): Контроль энергопотребления турбин и котлов — модуль считывает сигналы от датчиков тока/напряжения (0–10 В/4–20 мА) и передает информацию в SCADA-систему для оптимизации расхода топлива.
- Пищевая промышленность: Контроль температуры при варке продуктов (например, варенье, консервы) — SIGMATEK CIV512 измеряет сигналы от термодатчиков (4–20 мА) и сигнализирует о превышении температурных лимитов, обеспечивая соблюдение ГОСТов.
- Автомобильная промышленность: Тестирование компонентов (например, аккумуляторов, моторов электроавтомобилей) — CIV512 измеряет сигналы от датчиков напряжения/тока (±10 В/0–20 мА) и передаёт данные в тестовые системы для проверки качества.
Сравнение с конкурентами (Siemens ET 200SP AI 12x16bit и Beckhoff EL3124)
| Параметр | SIGMATEK CIV512 | Siemens ET 200SP (6ES7134-6PA00-0BD0) | Beckhoff EL3124 |
|---|---|---|---|
| Тип устройства | Модуль AI 12 каналов | Модуль AI 8 каналов | Модуль AI 4 канала |
| Количество каналов | 12 | 8 | 4 |
| Точность | ±0.05% (25 °C) | ±0.1% (25 °C) | ±0.05% (25 °C) |
| Разрешение | 16 бит | 16 бит | 16 бит |
| Время преобразования | ≤1 ms/канал | ≤2.5 ms/канал | ≤0.1 ms/канал |
| Стандартный протокол | PROFINET | PROFINET | EtherCAT |
| Изоляция каналов | Да (500 В AC) | Да (250 В AC) | Да (500 В AC) |
| Вес | ≈0.35 кг | ≈0.28 кг | ≈0.15 кг |
Советы по выбору и предостережению
- Выбор: SIGMATEK CIV512 — идеально для проектов, где нужен модуль с большим количеством каналов (12), высокой точностью (±0.05%) и совместимостью с PROFINET. Подходит для химической, энергетической и автомобильной отраслей. Если требуется работа с EtherCAT и малое количество каналов — выбирайте Beckhoff EL3124; если используется оборудование Siemens и 8 каналов достаточно — Siemens ET 200SP.
- Установка:
- Монтируйте модуль на DIN-рейку с зазором минимум 15 мм между соседними устройствами — обеспечивает эффективную охлаждение и предотвращает перегрев.
- При подключении датчиков проверяйте тип сигнала (напряжение/ток) и полярность — неправильное подключение может повредить входной цепь модуля.
- Используйте экранированные кабели для аналоговых сигналов (длина до 200 м для тока, до 50 м для напряжения) — уменьшает электромагнитные помехи.
- Обслуживание:
- Ежегодно калибруйте модуль через SIGMATEK ConfigStudio — поддерживает точность измерений (особенно важно для систем с критическими требованиями).
- Проверяйте состояние изоляции каналов с помощью мультиметра — повреждение изоляции приводит к искажению сигналов.
- Безопасность:
- Перед обслуживанием отключите питание модуля и контроллера — остаточное напряжение в шине коммуникации может нанести травму.
- Не превышайте максимальное напряжение на входах (30 В DC) — перепады выше указанного значения повредят входные цепочки.
SIGMATEK CIV512 — это высокоточный модуль аналоговых входов, сочетающий качество бренда SIGMATEK с производительностью и гибкостью, идеальный для систем промышленной автоматизации, где требуется точная и быстрая обработка аналоговых сигналов.
