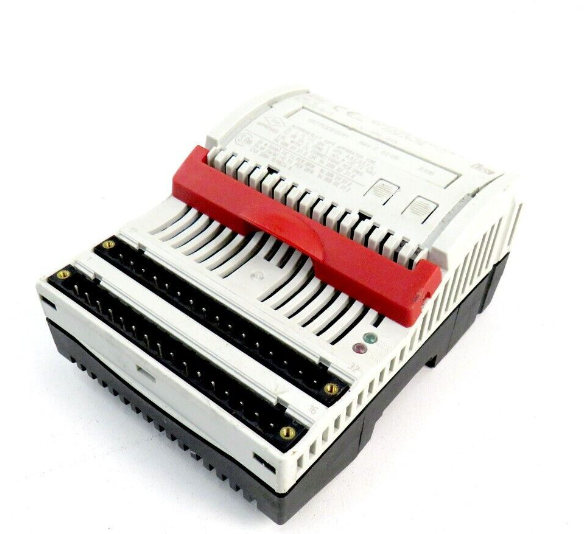

Описание продукта STAHL 9470/22-16-11
STAHL 9470/22-16-11 — это высокопроизводительный изоляционный модуль с увеличенным количеством каналов для взрывоопасных зон, разработанный для обработки большого потока дискретных сигналов в сложных промышленных системах. Этот модуль 9470/22-16-11 сочетает в себе масштабируемость с высокой степенью защиты, что делает его незаменимым для нефтегазовых комплексов, крупных химических заводов и терминалов хранения горючих веществ. STAHL 9470/22-16-11 подтверждает качество бренда STAHL (часть группы R. STAHL), лидера в оборудовании для опасных зон, сочетая соответствие стандартам ATEX и IECEx, а также сертификатом UL для международных проектов.
STAHL 9470/22-16-11 оснащен 16 дискретными входами и 16 транзисторными выходами, обеспечивая электрическую изоляцию между всеми каналами и корпусом, что критично для безопасной передачи сигналов в зонах с повышенным риском взрыва. Например, на крупной нефтеперерабатывающей заводе 9470/22-16-11 обрабатывает сигналы от 16 датчиков утечки нефти (входы) и отправляет команды на активацию противопожарных систем через транзисторные выходы, гарантируя быстрый отклик. В терминале хранения газа STAHL 9470/22-16-11 управляет состоянием 16 защитных шлюзов, получая сигналы от датчиков положения (входы) и синхронизируя их открытие/закрытие (выходы) с системой ПЛК. STAHL 9470/22-16-11 поддерживает высокоскоростную коммуникацию с контроллерами, что важно для интеграции в крупные автоматизированные комплексы. [Ссылка на продукт STAHL 9470/22-16-11]
Технические параметры STAHL 9470/22-16-11
- Тип устройства: Масштабируемый изоляционный модуль STAHL для дискретных сигналов в взрывоопасных зонах
- Количество каналов:
- Входы: 16 дискретных (24 В постоянного тока, НО/ЗА, ток потребления 3–8 мА на канал)
- Выходы: 16 транзисторных (PNP, ток до 0.5 А при 24 В постоянного тока)
- Электрическая изоляция:
- Между сигнальными цепями и корпусом: ≥2 кВ (на 1 мин)
- Между соседними каналами: ≥1 кВ (на 1 мин)
- Время отклика: ≤500 мкс (вход → выход)
- Питание: 24 В постоянного тока (потребление <200 мА)
- Класс взрывоопасности:
- ATEX: II 2G Ex ia IIC T4 Ga
- IECEx: Ex ia IIC T4 Ga
- Защита:
- Степень защиты: IP66
- Корпус: Алюминий с жаростойким и антикоррозионным покрытием
- Защита от короткого замыкания, перегрева и электростатического разряда
- Сертификаты: ATEX, IECEx, UL 913, RoHS
- Температурный диапазон: -40–70 °C (рабочий)
- Габариты: 180 × 120 × 130 мм
- Вес: ≈800 г
- Монтаж: На DIN-рейку (35 мм) или на поверхность
Преимущества и особенности STAHL 9470/22-16-11
STAHL 9470/22-16-11 выделяется большим количеством каналов, сверхбыстрым откликом и надежностью в крупных системах:
- Масштабируемость: 16 входов и 16 выходов позволяют обрабатывать большой поток сигналов (статусы множественных сенсоров, команды к группе исполнительных устройств) в одном модуле, сокращая количество оборудования и упрощая кабелизацию.
- Сверхбыстрый отклик: Время реакции ≤500 мкс гарантирует мгновенное преобразование сигналов, что критично для аварийных систем (например, срабатывание аварийных остановок или активация огневых дымовых шлюзов).
- Транзисторные выходы: По сравнению с реле, транзисторы обеспечивают более долговечность (до 10 млн циклов) и отсутствие механического износа, что важно для систем с интенсивными переключениями (например, в режиме непрерывного контроля).
- Максимальная безопасность: Соответствие классам ATEX и IECEx Ex ia IIC T4, а также высокая электрическая изоляция защищают от возникновения искр в зонах с самопроизвольными взрывами (например, с метаном или пропаном).
Применение в отраслях
- Нефтегазовая промышленность: Управление системами безопасности на крупных нефтеперерабатывающих заводах (сигналы от датчиков утечки, команды к противопожарным устройствам)
- Химическая промышленность: Контроль состояния множественных реакторов и защитных шлюзов в цехах с токсичными веществами
- Газовые терминалы: Синхронизация работы клапанов и насосов в системах хранения и транспортировки природного газа
- Промышленные порты: Автоматизация системы безопасности на танкерах и терминалах для перегрузки горючих жидкостей
Сравнение с конкурентами (включая STAHL 9460/12-08-11)
| Параметр | STAHL 9470/22-16-11 | STAHL 9460/12-08-11 | Конкурентный модуль |
|---|---|---|---|
| Количество каналов (входы/выходы) | 16/16 | 8/8 | 12/12 |
| Тип выходов | Транзисторные (PNP) | Релейные | Релейные |
| Время отклика | ≤500 мкс | ≤1 мс | ≤5 мс |
| Максимальный ток на выход | 0.5 А | 2 А | 1 А |
Советы по выбору и предостережению
-
Выбор: Выбирайте STAHL 9470/22-16-11 для крупных систем с множеством дискретных сигналов в взрывоопасных зонах (ATEX II 2G), где требуется высокая скорость отклика и долговечность выходов. Оптимально для нефтегазовых комплексов и химических заводов.
-
Установка:
- Используйте только экранированные кабели с двойной изоляцией — поддерживает уровень электрической изоляции ≥2 кВ и минимизирует электромагнитные помехи.
- Монтируйте модуль с зазором для вентиляции (минимум 50 мм между модулями) — предотвращает перегрев при работе с максимальной нагрузкой.
-
Обслуживание:
- Проверяйте состояние транзисторных выходов раз в 18 месяцев — контроль параметров через специализированное ПО гарантирует стабильность работы.
- Очищайте корпус от пыли и грязи с помощью сухого компрессора — сохраняет герметичность и предотвращает перегрев.
-
Безопасность:
- Не превышайте ток нагрузки на транзисторные выходы более 0.5 А — перегрузка может привести к их повреждению и потере изоляции.
- Эксплуатируйте модуль только в соответствии с классом температуры T4 (поверхность ≤135 °C) — исключает риск самовоспламенения газов.
STAHL 9470/22-16-11 — это масштабируемый и безопасный изоляционный модуль, сочетающий качество STAHL с высокопроизводительностью и надежностью, что делает его незаменимым для управления крупными системами в взрывоопасных условиях.
