Описание

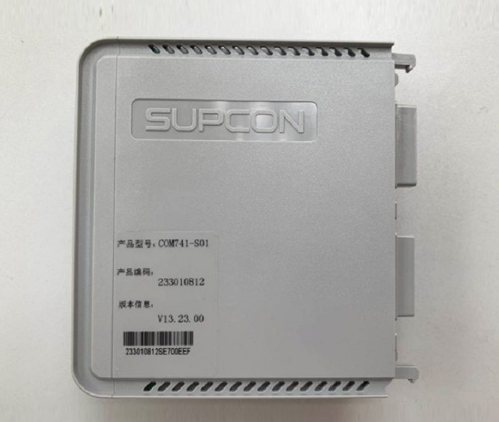

Общие сведения о продукте SUPCON COM-741-S
Первым делом представляем вам промышленный коммуникационный модуль для интеграции контроллеров и периферийного оборудования в системы автоматизации — SUPCON COM-741-S. Ссылка на данный продукт: [ссылка на SUPCON COM-741-S] (после предоставления фактической ссылки замените этот плейсхолдер). SUPCON COM-741-S относится к серии коммуникационных решений SUPCON (ведущий бренд в области автоматизации процессов), предназначен для обеспечения надежной передачи данных между контроллерами SUPCON JX-300XP/DCS и внешними устройствами (сенсорами, исполнительными механизмами, панелями оператора). Благодаря поддержке нескольких промышленных протоколов и устойчивости к помехам, SUPCON COM-741-S стал незаменимым компонентом в химической промышленности, нефтегазе и энергетике, где требуется безопасная и быстрая коммуникация в сложных промышленных средах.
Описание продукта SUPCON COM-741-S
SUPCON COM-741-S — это многопротокольный коммуникационный модуль с двойными портами RS485/RS232 и поддержкой Ethernet (RJ45), предназначенный для монтажа в шасси контроллеров SUPCON JX-300XP. Основная функция SUPCON COM-741-S — преобразовать данные между различными промышленными протоколами (Modbus RTU, Modbus TCP, SUPCON proprietary protocol) и обеспечить синхронизацию между локальными устройствами и центральным контроллером DCS. Это критично для систем с разнородным оборудованием, например, в химическом заводе, где работают как старые сенсоры с RS485 (Modbus RTU), так и современные панели оператора с Ethernet (Modbus TCP). Ссылка с подробным описанием: [ссылка на SUPCON COM-741-S].
Продукт имеет компактную конструкцию (ширина 32 мм) и корпус из антистатической пластики (UL 94 V-0), что обеспечивает безопасность работы SUPCON COM-741-S в температурном диапазоне -10…+60 °C и защиту от электростатических разрядов (ESD) до ±15 кВ. Модуль оснащен усиленной фильтрацией электромагнитных помех (EMC) по категории 3 промышленных сред — это позволяет ему работать вблизи высоковольтных линий или мощных электродвигателей без искажений передаваемых данных.
Основная задача SUPCON COM-741-S — обеспечить универсальную коммуникацию между различными компонентами системы автоматизации. Например, на нефтегазовой площадке SUPCON COM-741-S подключен к 4 датчикам давления (RS485, Modbus RTU) и 1 панели оператора (Ethernet, Modbus TCP). Датчики передают данные о давлении газа каждые 2 секунды по RS485 к SUPCON COM-741-S, который преобразует их в формат Modbus TCP и передает по Ethernet к панели оператора. Операторы могут в реальном времени отслеживать давление (точность передачи данных >99,9%), а при превышении критического уровня SUPCON COM-741-S немедленно передает сигнал предупреждения в контроллер SUPCON JX-300XP, который активирует защитные механизмы (закрытие клапанов). В химической промышленности SUPCON COM-741-S синхронизирует работу насосов (управляемых по RS232) и системы мониторинга уровня химических реагентов (подключенной по Ethernet): при снижении уровня реагента ниже нормы контроллер через SUPCON COM-741-S отправляет команду на увеличение скорости насоса, поддерживая стабильность технологического процесса.
Особенно важно отметить, что SUPCON COM-741-S поддерживает конфигурацию через ПО SUPCON AdvanTrol Pro — пользователи могут легко настроить протоколы для каждого порта (например, назначить RS485 порт под Modbus RTU, а Ethernet — под Modbus TCP), задать частоту передачи данных (9600–115200 бод для RS485/RS232) и включить функцию проверки целостности данных (CRC-16). Светодиодные индикаторы на корпусе (зеленый — порт активен, желтый — данные передаются, красный — ошибка) помогают быстро диагностировать проблемы, например, разрыв кабеля или несовместимость протоколов.
Технические параметры SUPCON COM-741-S
Детальные технические характеристики SUPCON COM-741-S (подробнее на [ссылке на SUPCON COM-741-S]) включают:
| Категория параметров | Описание значений |
|---|---|
| Тип модуля | Промышленный коммуникационный модуль для контроллеров SUPCON JX-300XP |
| Поддерживаемые порты | – 2 порта RS485/RS232 (переключаемые через джамперы) – 1 порт Ethernet (10/100 Base-T, RJ45) |
| Поддерживаемые протоколы | Modbus RTU (мастер/слейв), Modbus TCP (client/server), SUPCON proprietary protocol (для связи с JX-300XP) |
| Скорость передачи данных | – RS485/RS232: 9600–115200 бод (настраиваемая) – Ethernet: 10/100 Мбит/с (автоматическое определение скорости) |
| Дальность передачи | – RS485: до 1200 м (при использовании экранированного кабеля) – RS232: до 15 м – Ethernet: до 100 м (CAT5e кабель) |
| Защитные функции | – ESD: ±15 кВ (контактное), ±8 кВ (воздушное) – EMC: EN 61000-4-2/3/4/5 (категория 3) – Защита от короткого замыкания на портах RS485 (ток ≤50 мА) |
| Питание | Из шасси SUPCON JX-300XP (24 ВDC, потребление ≤20 мА) |
| Рабочая температура | -10 °C до +60 °C (относительная влажность 5–90%, без конденсации) |
| Степень защиты | IP20 (монтаж в шасси контроллера, защита от пыли) |
| Размеры (Ш×В×Г) | 32 × 100 × 65 мм (совместимо с шасси JX-300XP) |
| Индикаторы | LED для каждого порта (статус подключения, передача данных) + LED питания (зеленый) |
| Сертификации | CE, RoHS, GB 4943.1-2011 (китайский стандарт безопасности) |
Преимущества и особенности SUPCON COM-741-S
SUPCON COM-741-S выделяется среди коммуникационных модулей рядом ключевых преимуществ:
-
Многопротокольная поддержка: Поддержка Modbus RTU/TCP и проприетарного протокола SUPCON делает SUPCON COM-741-S универсальным для интеграции разнородного оборудования. Например, в современном заводе, где сохранились старые датчики с RS485 (Modbus RTU) и внедрены новые системы с Ethernet (Modbus TCP), SUPCON COM-741-S устраняет необходимость замены всего парка устройств — достаточно подключить их к одному модулю, что экономит бюджет на модернизацию.
-
Устойчивость к помехам и безопасность: Защита ESD ±15 кВ и EMC-категория 3 гарантируют, что SUPCON COM-741-S передаёт данные без искажений в суровых промышленных условиях. На металлургическом заводе модуль работает вблизи электродвигателей рольгангов (источники сильных помех), но продолжает передавать сигналы от датчиков температуры стали с точностью >99,9% — в отличие от стандартных модулей, которые теряют пакеты данных при интенсивных помехах.
-
Простота конфигурации и интеграции: SUPCON COM-741-S полностью совместим с контроллерами SUPCON JX-300XP и конфигурируется через знакомое пользователям ПО SUPCON AdvanTrol Pro. Предустановленные шаблоны протоколов позволяют настроить модуль за 15–20 минут: например, для подключения датчика Modbus RTU достаточно выбрать порт RS485, задать скорость 9600 бод и адрес устройства — нет необходимости изучать сложные технические спецификации.
-
Длинная дальность передачи RS485: Возможность передачи данных по RS485 до 1200 м делает SUPCON COM-741-S идеальным для объектов с разнесенной инфраструктурой. На крупной сельскохозяйственной ферме модуль подключен к датчикам уровня воды в резервуарах, расположенных на расстоянии 800 м от центрального контроллера — SUPCON COM-741-S стабильно передает данные через обычный экранированный кабель, без необходимости использования усилителей сигнала. Детальные руководства по конфигурации доступны на [ссылке на SUPCON COM-741-S].
Примеры применения SUPCON COM-741-S в отраслях
SUPCON COM-741-S успешно используется в проектах с требованиями к универсальной коммуникации:
-
Нефтегаз (заводы переработки нефти): На заводе переработки нефти SUPCON COM-741-S интегрирует 6 датчиков уровня нефти в резервуарах (RS485, Modbus RTU) и 2 панели оператора (Ethernet, Modbus TCP). Датчики измеряют уровень нефти каждую секунду и передают данные по RS485 к SUPCON COM-741-S, который преобразует их в Modbus TCP и передает по Ethernet к панелям. Операторы видят реальный уровень в каждом резервуаре (точность отображения ±1 см) и могут дистанционно регулировать работу насосов: при уровне >90% SUPCON COM-741-S передает команду на остановку насоса, предотвращая переполнение.
-
Химическая промышленность (производство удобрений): В линии производства азотных удобрений SUPCON COM-741-S синхронизирует 4 анализатора состава газов (RS232, Modbus RTU) и контроллер SUPCON JX-300XP (Ethernet, SUPCON protocol). Анализаторы измеряют концентрацию аммиака в газовой смеси и отправляют данные по RS232 к SUPCON COM-741-S, который преобразует их в проприетарный формат SUPCON и передает в контроллер. Если концентрация аммиака выходит за диапазон 80–85%, контроллер через SUPCON COM-741-S корректирует подачу сырья, поддерживая качество удобрений.
-
Энергетика (тепловые электростанции): На ТЭС SUPCON COM-741-S подключен к 3 датчикам давления пара (RS485, Modbus RTU) и системе мониторинга энергопотребления (Ethernet, Modbus TCP). Датчики передают данные о давлении (4–20 мА, преобразованные в цифровой сигнал Modbus RTU) к SUPCON COM-741-S, который передает их в мониторинговую систему. Система анализирует зависимость давления от энергопотребления и через SUPCON COM-741-S отправляет рекомендации к регулировке котла — это позволяет снизить расход топлива на 5–7% в год.
Сравнение с конкурентами
Ниже представлено сравнение SUPCON COM-741-S с аналогичным коммуникационным модулем — Emerson RSTi-EP CM572 (Modbus RTU/TCP):
| Параметр | SUPCON COM-741-S | Emerson RSTi-EP CM572 |
|---|---|---|
| Поддерживаемые порты | 2×RS485/RS232, 1×Ethernet | 1×RS485, 1×Ethernet |
| Дальность RS485 передачи | До 1200 м | До 1000 м |
| Защита ESD | ±15 кВ (контактное), ±8 кВ (воздушное) | ±12 кВ (контактное), ±6 кВ (воздушное) |
| Совместимость с ПЛК | Только SUPCON JX-300XP | Emerson ControlLogix, Allen-Bradley S7 |
| Конфигурационное ПО | SUPCON AdvanTrol Pro (для SUPCON систем) | Emerson Studio 5000 (универсальное) |
| Стоимость (приблизительная) | Ниже на 25–30% | Более высокая |
Как видно из таблицы, SUPCON COM-741-S превосходит конкурента количеством портов, дальностью передачи RS485 и уровнем защиты ESD, а также имеет более низкую стоимость. Для проектов на базе контроллеров SUPCON JX-300XP это модуль становится оптимальным выбором — он обеспечивает полную совместимость и простоту интеграции. Emerson RSTi-EP CM572 подходит для систем с контроллерами других брендов, но уступает в универсальности портов и устойчивости к помехам. Дополнительное сравнение доступно на [ссылке на SUPCON COM-741-S].
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
При выборе SUPCON COM-741-S учитывайте следующие факторы:
-
Тип используемого контроллера: Если ваша система автоматизации основана на контроллерах SUPCON JX-300XP, SUPCON COM-741-S — идеальный выбор, так как он поддерживает проприетарный протокол SUPCON и не требует дополнительных драйверов. Для контроллеров других брендов (Emerson, Allen-Bradley) выбирайте модули, специализированные для этих систем — SUPCON COM-741-S оптимизирован под шасси SUPCON и может иметь ограничения в совместимости.
-
Требуемые протоколы и порты: Если вам нужно подключить устройства с разными интерфейсами (RS485, RS232, Ethernet) и протоколами (Modbus RTU/TCP), SUPCON COM-741-S с двойными RS485/RS232 портами и Ethernet обеспечит необходимую гибкость. Для простых задач (только RS485 или только Ethernet) можно использовать более дешевые однопротокольные модули, но SUPCON COM-741-S оставляет запасы для будущей модернизации.
-
Условия эксплуатации: Если система работает в условиях сильных электромагнитных помех или требуется передача данных на дальние дистанции (>1000 м по RS485), SUPCON COM-741-S с EMC-категорией 3 и дальностью 1200 м станет надежным решением. Для комнатных условий (лаборатории, офисные автоматизации) другие модули могут подойти, но SUPCON COM-741-S гарантирует большую устойчивость.
