T8231 от ICS TRIPLEX | Модуль питания Trusted System, гарантия 1 год

Описание

Введение

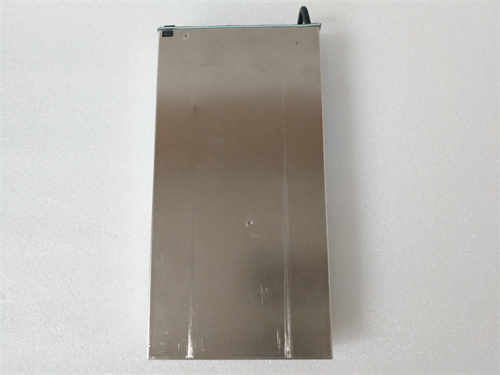

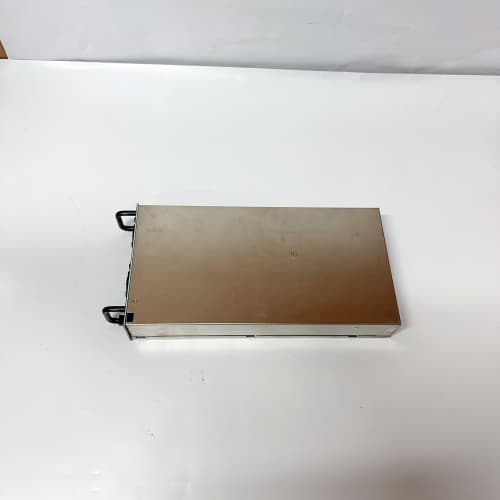

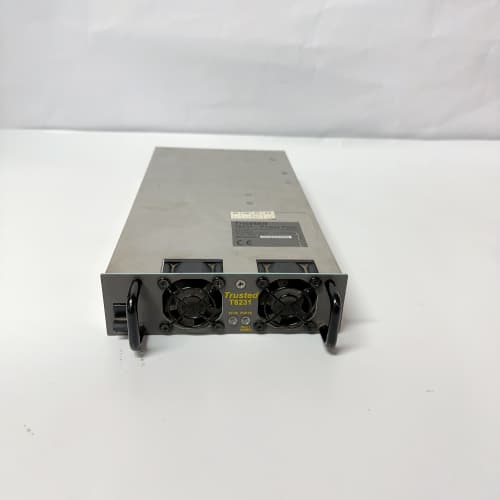

ICS TRIPLEX T8231 — это модуль питания из культовой серии Trusted TMR, который ставится в шкафы систем безопасности на офшорных платформах, нефтехимических заводах и атомных станциях. Если по-простому: он берёт 220 В из сети и превращает в стабильные 24 В для питания процессоров и модулей ввода-вывода, но делает это с тройным резервированием. Вот в чём фишка T8231: внутри у него не один, а три независимых преобразователя, работающих параллельно. Если один сдохнет, остальные два продолжают питать систему без просадки напряжения и без остановки процесса. На одном газовом месторождении в Сибири у такого блока выгорел входной фильтр, а система даже не пикнула — резервные каналы подхватили мгновенно. Проверено временем: Trusted живёт годами и не подводит.

Технические характеристики

Руководство по замене (4 фазы)

Фаза 1 — Подготовка (~10 мин)
Обесточьте входной автомат питания блока. Если система резервирована (стоят два блока), убедитесь, что второй блок исправен и держит нагрузку. Сфотографируйте на телефон все провода, подключенные к клеммам T8231 (L, N, PE, +24V, 0V). Сделайте бэкап конфигурации системы безопасности (Trusted Toolkit). Наденьте антистатический браслет и заземлитесь за корпус шкафа.

Фаза 2 — Демонтаж (~5 мин)
Открутите винты клеммных колодок (если они съёмные) или отсоедините провода, записав, куда какой шёл. Отожмите фиксаторы по бокам модуля (они тугие, но не ломайте). Потяните блок на себя строго горизонтально — он тяжёлый, придерживайте второй рукой снизу. Извлеките модуль из шасси.

Фаза 3 — Установка (~10 мин)
Достаньте новый ICS TRIPLEX T8231 из антистатической упаковки. Осмотрите задний разъём — нет ли мусора в отверстиях. Вставьте блок в направляющие шасси и плавно дожмите до упора — фиксаторы должны защёлкнуться. ⚠️ Важно: не применяйте силу, если не идёт — проверьте, нет ли перекоса. Подключите провода строго по фотографиям (L, N, PE, +24V, 0V). Затяните винты.

Фаза 4 — Включение и тест (~15 мин)
Включите входной автомат. Посмотрите на LED: зелёный «POWER» должен загореться. Если есть «FAULT» (красный) — выключайте и проверяйте напряжение на входе. Измерьте выходное напряжение мультиметром Fluke 115 — должно быть 24 В ±1% под нагрузкой. В системе Trusted (через Toolkit) проверьте диагностику модуля — нет ли ошибок. Если стоит второй блок, проверьте переключение нагрузки (отключите основной, резервный должен подхватить). Погоняйте в тестовом режиме 30-40 минут — температура блока должна быть стабильной, вентилятор шуметь ровно.

Типичные ошибки при замене

1. Несовпадение версий прошивки (Firmware). У T8231 есть внутренняя прошивка управления, и она должна быть совместима с версией процессорного модуля. Реальный случай: на офшорной платформе поставили блок с новой прошивкой в старую систему — он выдавал ошибку синхронизации. Совет: всегда записывайте версию со старого модуля.
2. Ошибки подключения фаз. Перепутали L и N в розетке? Не смертельно, но может вызвать помехи. *А вот если перепутать +24V и 0V на выходе — сгорят предохранители в модулях ввода-вывода.* Внимательно сверяйтесь с фото.
3. Несовместимость по току. Новый T8231 может быть на другой ток (например, 5 А вместо 10 А). Убедитесь, что артикул точно T8231, а не T8230.
4. Нехватка мощности при резервировании. В схеме 1+1 каждый блок должен тянуть 100% нагрузки. Посчитайте суммарное потребление всех модулей в крейте — оно не должно превышать 10 А.
5. Пробой статическим электричеством. Силовые модули менее чувствительны, но управляющая электроника внутри — очень. Один раз механик без браслета хватанулся за разъём — и блок «умер». Браслет обязателен.

Качество и прозрачность

Каждый ICS TRIPLEX T8231 перед отправкой мы проверяем на стенде.

• Входной контроль: Сверяем серийный номер с заводской этикеткой, осматриваем корпус — нет ли вмятин, царапин, следов вскрытия. Проверяем разъёмы — контакты не погнуты, позолота на месте.
• Функциональный тест: Устанавливаем модуль в тестовое шасси Trusted TMR. Подаём питание 220 В, проверяем выходное напряжение под нагрузкой (электронная нагрузка 10 А). Осциллографом смотрим пульсации — не выше 50 мВ. Проверяем срабатывание защит: КЗ на выходе, перегрузка, перегрев. Проверяем диагностику по LED и через Trusted Toolkit. Гоняем вентилятор на разных режимах. Оставляем на 24 часа под нагрузкой 80% — смотрим на стабильность.
• Итог: По итогам тестов модуль функционирует корректно. Предоставляем тест-протокол и фото/видео по запросу.

Новый оригинал vs восстановленный

Как инженер-снабженец, расскажу вам разницу начистоту.

• Новый оригинал — это коробка с пломбами ICS TRIPLEX. Внутри лежит модуль, который никогда не работал. Конденсаторы свежие, вентилятор новый (а это расходник!), прошивка заводская, последней версии. У нас такой.
• Восстановленный — чаще всего это блок, снятый с объекта после аварии. В нём могли поменять сгоревшие детали, но «уставшие» электролиты и подшипники вентилятора остались. Ресурс восстановленного — лотерея. Отказы в 3–5 раз выше.

Цена у нас ориентировочная, финальная — по запросу. Наш новый оригинал дороже «гаражного» восстановленного на 30-40%, но дешевле, чем у официального дистрибьютора. С нами вы получаете накладную, фото этикетки, серийник для проверки у производителя и спокойствие за свой объект.

Часто задаваемые вопросы (FAQ)

Вопрос: Поддерживает ли T8231 горячую замену (Hot Swap)?
Ответ: Да, поддерживает, но с оговорками. В резервированной системе (два блока) можно вытащить один на работающей системе. Но процедуру нужно соблюдать: сначала перевести его в неактивное состояние через Toolkit, потом извлекать. Если выдернуть без подготовки, можно получить кратковременную просадку напряжения.

Вопрос: Снят ли с производства ICS TRIPLEX T8231?
Ответ: Эта модель всё ещё поддерживается для существующих систем Trusted. Новые проекты могут идти на других блоках, но T8231 есть в наличии как запасная часть. У нас на складе в РФ есть партия новых оригиналов.

Вопрос: Чем отличается T8231 от T8230?
Ответ: T8230 — это блок питания с выходным током 5 А, а T8231 — 10 А. Внешне они похожи, но токи разные. Не перепутайте при заказе.

Вопрос: Можно ли использовать один T8231 для питания всего крейта?
Ответ: Можно, если общее потребление всех модулей меньше 10 А. Но для систем безопасности обычно ставят два блока в резерве (1+1), чтобы не было единой точки отказа.

Вопрос: Сбросятся ли настройки контроллера при замене блока питания?
Ответ: Нет, программа и настройки хранятся в процессорном модуле. Блок питания только даёт энергию. При замене всё должно сохраниться.

Вопрос: Какая гарантия?
Ответ: 12 месяцев с даты отгрузки. Гарантия распространяется на скрытые заводские дефекты. На модули со следами вскрытия, залития, перегрева или механических повреждений (вмятины на корпусе) — не действует. Акт тестирования прилагается.
