Описание
Описание продукта

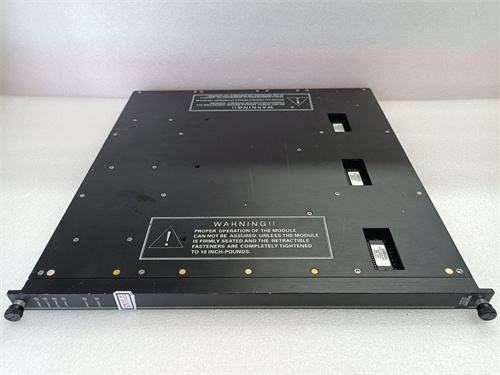

TRIC0NEX D03401 — это модуль аналоговых входов для систем безопасности TRIC0N (Triple Modular Redundancy, трехмодульная избыточность) от компании Schneider Electric, разработанный для критических промышленных процессов, где отказ автоматизации может привести к авариям, утечкам опасных веществ или потерям жизней. Он специализируется на точном сборе аналоговых сигналов (давление, температура, расход, уровень) от сенсоров в системах безопасности инерционного типа (SIS) — например, на нефтегазовых площадках, в химических заводах, атомных электростанциях и крупных ТЭЦ, передавая обработанные данные в контроллер TRIC0N для принятия защитных решений (аварийная остановка реактора, закрытие клапанов аварийного сброса).
Как модуль, оптимизированный для безопасности, TRIC0NEX D03401 отличается уникальной трехмодульной избыточностью (TMR) на уровне каналов: каждый входной канал дублируется в трех независимых модулях, а система автоматически сравнивает данные — при расхождении сигнала в одном канале выбирается среднее значение, предотвращая ложные триггеры защитных систем. Отличая się от стандартных аналоговых модулей, TRIC0NEX D03401 соответствует международным стандартам безопасности SIL 3 (Safety Integrity Level) и требованиям IEC 61508, что подтверждает его надежность для процессов с высокими рисками.
Благодаря компактному дизайну, адаптированному под шасси TRIC0N, TRIC0NEX D03401 легко интегрируется в существующие системы SIS, не требуя дополнительного пространства в шкафу контроллеров. Его высокая устойчивость к электромагнитным помехам (ЭМП) и агрессивным средам (влаг, пыль, химические пары) делает TRIC0NEX D03401 подходящим для суровых условий — например, на морских нефтеразведочных платформах или в цехах производства химикатов класса А (взрывоопасные).
Благодаря гарантированной совместимости с компонентами системы TRIC0N (контроллеры TRIC0N 4100, модули питания TRIC0NEX T8150), TRIC0NEX D03401 обеспечивает синхронную работу с системой безопасности: например, в нефтеперерабатывающем заводе он собирает сигналы от датчиков давления в колонне ректификации — при превышении давления выше критического порога (15 МПа) модуль мгновенно передает данные в контроллер TRIC0N, который активирует аварийное закрытие клапанов подачи сырья, предотвращая разрыв колонны и утечку нефтепродуктов. В системах, где даже секундная задержка может привести к катастрофе, TRIC0NEX D03401 подтверждает себя как надежный компонент — его средний наработанный ресурс до отказа (MTBF) превышает 300 000 часов, что значительно выше показателей модулей для обычной автоматизации.
Параметры продукта
- Тип устройства: Аналоговый входной модуль для систем безопасности TRIC0N (SIL 3)
- Основная функция: Сбор и обработка аналоговых сигналов в системах SIS; обеспечение трехмодульной избыточности (TMR); передача данных в контроллер TRIC0N
- Характеристики входов:
- Количество каналов: 8 одноканальных изолированных входов (каждой канал с TMR-избыточностью)
- Поддерживаемые сигналы: 4–20 мА (активный), 0–10 В (пассивный) — настраиваемый по каждому каналу
- Диапазон измерения: Для 4–20 мА — 0–100% диапазона датчика (например, 0–20 МПа для датчиков давления); для 0–10 В — 0–100% уровня/температуры
- Точность измерения: ±0,1% от полного диапазона (при температуре 25 °C)
- Изоляция: Канальная электроизоляция 500 В АС (между каналами и землей), 250 В АС (между модулем и шасси)
- Технические характеристики:
- Интерфейс связи: Проприетарный шасси TRIC0N (синхронизация с контроллером через TMR-систему)
- Питание: DC 24 В ±10% (от модуля питания TRIC0NEX T8150), потребление ≤4 ВА
- Диагностика: Самодиагностика в реальном времени (проверка каналов, сравнение TMR-данных, ошибки связи) с индикацией через светодиоды и передачей алертов в контроллер
- Стандарты безопасности: Соответствует SIL 3 (IEC 61508), классу защиты IP20
- Рабочие условия:
- Температурный диапазон: 0 °C до +60 °C
- Влажность: 5%–95% (без конденсации)
- Устойчивость к ЭМП: Соответствует EN 61000-6-2 (промышленные среды)
- Устойчивость к вибрации: ≤10 g (10–2000 Гц)
- Совместимость: Полностью совместим с системами TRIC0N (TRIC0N 4100, TRIC0N 7000); работает с сенсорами SIL 3 (ABB Druck, Rosemount 3051) и модулями питания TRIC0NEX T8150.
Преимущества и особенности
- Трехмодульная избыточность (TMR) на уровне каналов: TRIC0NEX D03401 дублирует каждый входной канал в трех независимых модулях, автоматически корректируя ошибки — это исключает ложные аварийные остановки, которые часто возникают в модулях с простой дублировкой (1+1).
- Соответствие стандарту SIL 3: Модуль подтвержден для использования в системах с высокими требованиями к безопасности (IEC 61508), что делает его подходящим для критических процессов (например, управление реакторами с радиоактивными веществами).
- Высокая точность (±0,1%): Точное измерение сигналов позволяет детектировать малые отклонения от нормы (например, рост температуры на 2 °C), что критично для предотвращения аварий на ранней стадии.
- Полная изоляция каналов: Изоляция 500 В АС предотвращает перекрестные замыкания и искажения сигналов в средах с сильными ЭМП (например, рядом с электродвигателями на нефтегазовых площадках).
- Легкая интеграция в TRIC0N SIS: Предконфигурация для шасси TRIC0N исключает необходимость дополнительных драйверов — модуль запускается сразу после монтажа, сокращая время настройки системы SIS на 30% по сравнению с сторонними модулями.
Случаи применения в отраслях
- Нефтегаз (нефтеперерабатывающие заводы): В заводе по переработке нефти TRIC0NEX D03401 собирает сигналы от 8 датчиков давления в колоннах крекинга (сигнал 4–20 мА, диапазон 0–15 МПа). При превышении давления до 14 МПа (критический порог) модуль сравнивает данные по TMR-системе, подтверждает достоверность сигнала и передает его в контроллер TRIC0N — контроллер активирует аварийное закрытие клапанов подачи сырья, предотвращая разрыв колонны.
- Химическая промышленность (производство метанола): В цехе производства метанола TRIC0NEX D03401 обрабатывает сигналы от датчиков температуры реактора (0–10 В, диапазон 0–300 °C). При росте температуры до 290 °C (допустимый предел 280 °C) модуль отправляет алерт в контроллер TRIC0N, который снижает подачу горячего агента и открывает клапаны охлаждения — предотвращая разложение реакционной смеси и выброс токсичных газов.
- Атомная энергетика (ТЭЦ атомных станций): В ТЭЦ АЭС TRIC0NEX D03401 мониторит сигналы уровня воды в котлахsecondary цикла (4–20 мА, диапазон 0–5 м). При падении уровня до 1 м (критический уровень 1,5 м) модуль подтверждает сигнал через TMR и передает его в контроллер TRIC0N — контроллер останавливает турбину и активирует систему подачи воды, предотвращая перегрев труб и радиационные выбросы.
- Энергетика (крупные ТЭЦ с паровыми котлами): В ТЭЦ TRIC0NEX D03401 собирает сигналы от датчиков расхода мазута (0–10 В, диапазон 0–100 м³/ч). При превышении расхода до 95 м³/ч (допустимый предел 90 м³/ч) модуль передает данные в контроллер TRIC0N, который снижает открытие клапана подачи мазута — поддерживая стабильную мощность котла и предотвращая перегрев.
Сравнение с конкурентами
| Параметр | TRIC0NEX D03401 | Конкурентный модуль (Siemens S7-1500F AI) | Конкурентный модуль (Rockwell GuardLogix AI) |
|---|---|---|---|
| Уровень безопасности | SIL 3 (IEC 61508) | SIL 2 | SIL 2 |
| Тип избыточности | TMR (3-модульная) | 1+1 (дублирование) | 1+1 (дублирование) |
| Количество входов | 8 | 8 | 8 |
| Точность измерения | ±0,1% | ±0,2% | ±0,25% |
| Изоляция каналов | 500 В АС | 250 В АС | 250 В АС |
| Гарантийный срок | 5 лет | 3 года | 3 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для систем SIS с требованиями SIL 3: Приоритетно выбирайте TRIC0NEX D03401 — его TMR-избыточность и соответствие IEC 61508 гарантируют надежность для критических процессов, в то время как конкуренты поддерживают только SIL 2.
- Для процессов с высоким риском ложных триггеров: Модуль подходит лучше, чем модули с 1+1-избыточностью — TMR-система корректирует ошибки каналов, снижая вероятность неоправданных аварийных остановок.
- Для интеграции в системы TRIC0N: TRIC0NEX D03401 является оригинальным компонентом, что исключает проблемы с совместимостью протоколов и снижает риск отказов системы SIS.
Меры предосторожности
- При монтаже TRIC0NEX D03401 используйте только сертифицированные кабели (CAT 5e с экранированием) — несертифицированные кабели могут вызвать искажения сигналов и сбои TMR-системы.
- Калибруйте модуль через официальное ПО TRIC0N Configuration Studio раз в год — в условиях агрессивных химических сред или перепадов температуры (>40 °C) сократите интервал калибровки до 6 месяцев.
- Регулярно проверяйте светодиоды индикации TMR: зеленый свет — все три модуля работают, желтый — один модуль выбыл (система работает в режиме 2/3), красный — два модуля выбыли (аварийный режим). При желтом или красном свете устраняйте неисправность в течение 24 часов.
- Не эксплуатируйте модуль за пределами температурного диапазона (0 °C до +60 °C) — перегрев (>60 °C) повреждает TMR-электронику, а переохлаждение (<0 °C) замерзнет конденсат, вызывая коррозию контактов.
- При замене модуля используйте только оригинальные запчасти TRIC0NEX — неоригинальные аналоги не поддерживают TMR-избыточность и могут привести к снижению уровня безопасности системы SIS.
- D03401
