Описание
0903-164-7921

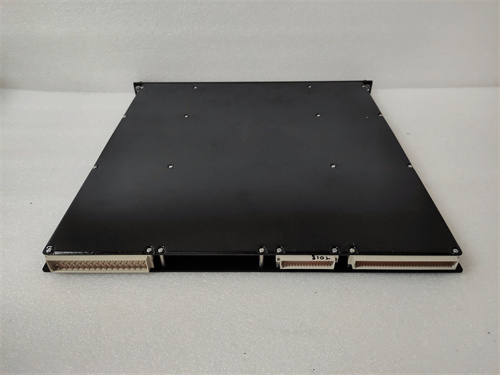

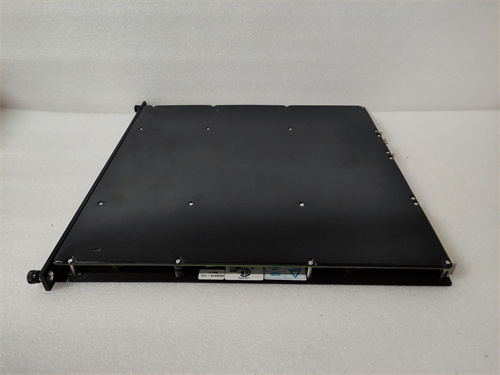

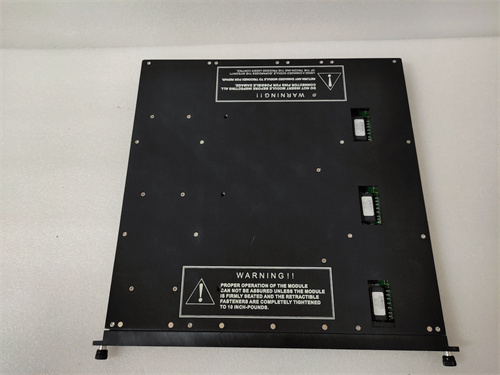

1. Общее описание продукта TRICONEX 0903-164-7921
Продукт TRICONEX 0903-164-7921 (доступен по ссылке: [Ссылка на TRICONEX 0903-164-7921]) — это высоконадежный модуль цифрового ввода для систем безопасности и контроля критических процессов (SIS — Safety Instrumented System), разработанный брендом TRICONEX. TRICONEX 0903-164-7921 относится к семейству модулей для контроллеров TRICONEX Tricon (например, Tricon CX, Tricon v11) и предназначен для сборки дискретных сигналов отmicromachines безопасности (аварийные кнопки, датчики уровня перелива, концевики аварийного положения) в высокорисковых отраслях. Благодаря триплексной архитектуре (тройная избыточность) и сертификации по международным стандартам безопасности (IEC 61508 SIL 3, ISA S84.01), TRICONEX 0903-164-7921 гарантирует своевременную и ошибочную передачу сигналов, предотвращая развитие аварий (например, взрывы, выбросы токсичных веществ) в промышленных объектах с высоким риском. Это делает его неотъемлемым элементом в безопасности нефтегазовых площадок, химических заводов, атомных электростанций — где отказ системы безопасности может привести к катастрофическим последствиям для людей и окружающей среды.
2. Параметры продукта TRICONEX 0903-164-7921
Основные технические параметры TRICONEX 0903-164-7921 определяют его надежность и соответствие требованиям безопасности:
- Тип модуля: модуль цифрового ввода (DI) для систем безопасности SIS, с триплексной архитектурой;
- Конфигурация каналов:
- Количество каналов: 16 независимых дискретных входов, каждый с индивидуальной защитой и диагностикой;
- Тип сигнала: сухих контактов (NC/NO — нормально замкнутый/разомкнутый) или активных сигналов 24 В ПН;
- Архитектура и безопасность:
- Архитектура: триплексная (тройная параллельная обработка сигнала) — каждый сигнал обрабатывается тремя независимыми цепями для исключения одиночных сбоев;
- Сертификация: соответствует стандартам IEC 61508 SIL 3 (уровень интегральной безопасности 3), ISA S84.01, а также требованиям API 551 (для нефтегазовой отрасли);
- Процент доступности (Availability): ≥99,999% (за счет триплексной избыточности и отсутствия одиночных точек отказа);
- Параметры сигнальной обработки:
- Время реакции: <1 мс (для быстрой передачи аварийных сигналов);
- Фильтрация помех: настраиваемая цифровая фильтрация (0,1–100 мс) — подавление ложных сигналов от электромагнитных помех;
- Диагностика: интегральная диагностика на уровне каждого канала (обрыв кабеля, короткое замыкание, неисправность цепи) с передачей данных в контроллер;
- Коммуникационная связь:
- Подключение к контроллеру TRICONEX Tricon через внутреннюю шину TriBus (скорость передачи данных 100 Мбит/с);
- Поддержка протокола Modbus RTU (опционально, для локальной диагностики через RS485);
- Питание: 24 В ПН (от шкафа питания TRICONEX, с дублированным входом), потребляемый ток <0,5 А (суммарный для всех каналов);
- Рабочая температура: от -40 °C до +70 °C;
- Класс защиты: IP20 (для монтажа в закрытых шкафах систем SIS);
- Совместимость: полная совместимость с контроллерами TRICONEX Tricon CX, Tricon v11 и другими модулями TRICONEX (например, модули цифрового вывода 0903-164-7931).
3. Преимущества и особенности TRICONEX 0903-164-7921
TRICONEX 0903-164-7921 имеет уникальные преимущества, отличающие его от стандартных модулей DI для обычных автоматизационных систем:
- Триплексная архитектура: TRICONEX 0903-164-7921 использует три независимые цепочки обработки сигнала — при сбое одной цепи две другие продолжают работу, что исключает одиночные сбои и соответствует требованию SIL 3; это критически важно для систем, где даже единичная ошибка может привести к аварии;
- Высокая сертификация безопасности: Сертификация IEC 61508 SIL 3 подтверждает, что TRICONEX 0903-164-7921 может использоваться в системах, где вероятность неисправной работы должна быть ниже 10⁻⁹ на час — соответствует требованиям высокорисковых отраслей (нефтегаз, химия);
- Детальная диагностика: Интегральная диагностика каждого канала позволяет операторам быстро выявлять неисправности (например, обрыв кабеля к аварийной кнопке) без остановки процесса — снижает время простоя системы SIS и повышает общую безопасность объекта;
- Устойчивость к экстремальным условиям: Работа в диапазоне температур -40 °C до +70 °C и защита от электромагнитных помех делают TRICONEX 0903-164-7921 подходящим для эксплуатации в суровых средах — например, северные нефтегазовые площадки или жаркие химические цеха.
4. Примеры применения TRICONEX 0903-164-7921 в отраслях
TRICONEX 0903-164-7921 востребован в отраслях с высокими требованиями к безопасности:
- Нефтегазовая отрасль: на добывающих платформах — TRICONEX 0903-164-7921 собирает сигналы от датчиков уровня перелива нефти/газа (сухие контакты) и аварийных кнопок операторских постов, передавая их в контроллер TRICONEX Tricon CX; при превышении уровня перелива модуль быстро передает сигнал, и система автоматически закрывает клапаны подачи, предотвращая выбросы;
- Химическая промышленность: в реакторных блоках — модуль собирает сигналы от датчиков температуры перегрева (активные сигналы 24 В ПН) и концевиков аварийного открытия крышки реактора; при детекции аварийного режима сигнал передается в SIS, которая останавливает подачу реактивов и включает систему охлаждения;
- Атомная энергетика: на АЭС (блоки второго поколения) — TRICONEX 0903-164-7921 собирает сигналы от датчиков давления в системах охлаждения реактора и аварийных стопов турбин; триплексная архитектура гарантирует, что сигналы передаются без ошибок, предотвращая перегрев реактора;
- Транспорт нефтепроводов: на пунктах перекачки нефти — модуль собирает сигналы от датчиков утечек (сухие контакты) и аварийных кнопок на трубопроводах; при обнаружении утечки система быстро останавливает насосы, минимизируя экологический ущерб.
5. Сравнение TRICONEX 0903-164-7921 с конкурентами
Для наглядности ниже представлено сравнение TRICONEX 0903-164-7921 с двумя аналогичными модулями DI для систем SIS (модель UUU — Siemens S7-400F, модель VVV — Rockwell Allen-Bradley GuardLogix 1756-IB16I):
| Параметр | TRICONEX 0903-164-7921 | Конкурент UUU (Siemens) | Конкурент VVV (Rockwell) |
|---|---|---|---|
| Архитектура | Триплексная (SIL 3) | Дуплексная (SIL 2) | Дуплексная (SIL 2) |
| Количество каналов | 16 | 16 | 16 |
| Время реакции | <1 мс | <5 мс | <3 мс |
| Сертификация | IEC 61508 SIL 3, API 551 | IEC 61508 SIL 2 | IEC 61508 SIL 2 |
| Рабочая температура | -40 °C до +70 °C | -25 °C до +60 °C | -20 °C до +60 °C |
| Совместимость с контроллерами | TRICONEX Tricon | Siemens S7-400F | Rockwell GuardLogix |
Ключевое преимущество TRICONEX 0903-164-7921: триплексная архитектура и сертификация SIL 3 — это делает его подходящим для высокорисковых объектов, где требуется максимальный уровень безопасности, в то время как конкуренты с дуплексной архитектурой и SIL 2 не соответствуют требованиям самых критических процессов. Кроме того, более широкий диапазон рабочих температур расширяет его применение в экстремальных условиях.
6. Советы по подбору и меры предосторожности для TRICONEX 0903-164-7921
Советы по подбору
- Определите уровень безопасности объекта: Если ваш объект относится к категории высокорисковых (нефтегазовая площадка, химический завод) и требует соответствия IEC 61508 SIL 3 — TRICONEX 0903-164-7921 подходит идеально; для объектов среднего риска (например, пищевая промышленность) можно рассмотреть модули SIL 2;
- Проверьте совместимость с контроллером: Модуль работает только с контроллерами TRICONEX Tricon — убедитесь, что ваш объект использует эту платформу; при необходимости интеграции с другими контроллерами выберите конкурентные модели;
- Рассчитайте количество каналов: TRICONEX 0903-164-7921 имеет 16 каналов — для большего количестваmicromachines используйте несколько модулей, подключенных к одной шине TriBus.
Меры предосторожности
- Регулярная проверка диагностики: Каждые 3 месяца проверяйте состояние каналов через ПО TRICONEX Tricon Configurator — убедитесь, что нет скрытых неисправностей (например, обрыв кабеля, которая может не проявиться сразу);
- Калибровка фильтрации помех: Раз в год настройте параметры фильтрации под актуальный уровень помех на объекте — это предотвращает ложные срабатывания системы SIS, вызванные электромагнитными помехами;
- Стриктое соблюдение правил монтажа: Устанавливайте TRICONEX 0903-164-7921 только в шкафах, предназначенных для систем SIS, и используйте только экранированные кабели с двойным заземлением — это снижает риск внешних помех и повреждения модуля.
0903-164-7921
