Описание
Описание продукта

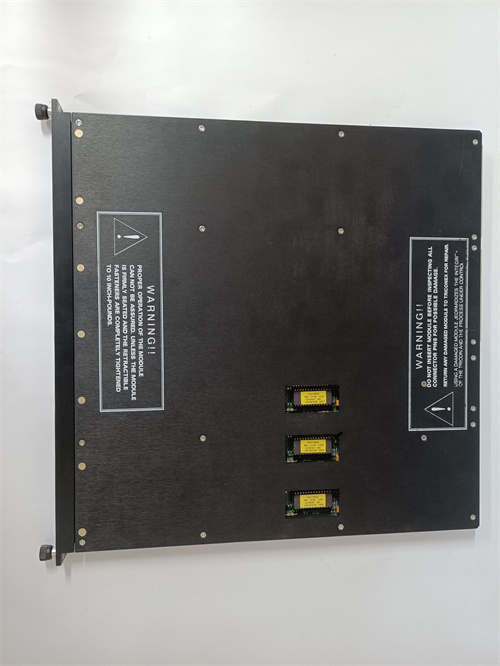

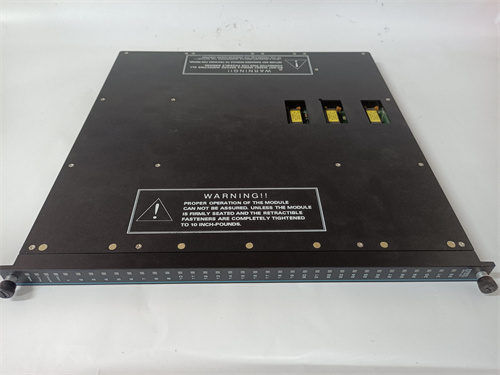

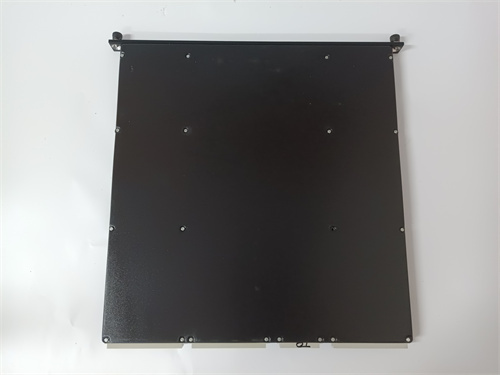

TRICONEX 3636R — это триплексный контроллер безопасности (TMR — Triple Modular Redundancy), разработанный для работы в системах безопасности SIL 3 (по стандарту IEC 61508) и категории 4 по EN 954-1. Основная задача TRICONEX 3636R — осуществлять непрерывный контроль параметров критических процессов (давление, температура, уровень, скорость), выполнять логические операции на основе предопределенных алгоритмов и генерировать команды на аварийное остановку или регулировку, если параметры выходят за безопасные пределы (например, превышение давления в реактивном сосуде, отклонение температуры турбины от нормы).
Благодаря триплексной архитектуре, TRICONEX 3636R состоит из трех идентичных модулей процессора, работающих синхронно и сравнивающих результаты своих вычислений в реальном времени. При возникновении отклонения в работе одного модуля (например, аппаратной неисправности) система автоматически переключается на два исправных модуля, не прерывая работу — это обеспечивает отказоустойчивость и исключает одиночные сбои, критично для процессов с нулевым допуском к простою. Каждый модуль TRICONEX 3636R оснащен независимым питанием и коммуникационными интерфейсами, что исключает общие точки отказа.
Особенно важна роль TRICONEX 3636R в системах аварийного останова (ESD — Emergency Shutdown) нефтегазовых платформ и химических заводов: контроллер непрерывно обрабатывает сигналы от датчиков давления и температуры, и при достижении аварийных порогов мгновенно отправляет команды на закрытие клапанов, остановку компрессоров или отсечение подачи топлива, предотвращая взрывы или выброс токсичных веществ. TRICONEX 3636R поддерживает высокоскоростную обработку данных (частота обновления ≤ 10 мс) и возможность подключения до 256 модулей I/O (аналоговых и цифровых), что позволяет строить масштабируемые системы для крупных промышленных объектов.
Каждый TRICONEX 3636R проходит строгие сертификационные испытания на соответствие международным стандартам безопасности (IEC 61508 SIL 3, ISA 84.00.01, TÜV Rheinland), включая проверку на устойчивость к электромагнитным помехам, вибрации, экстремальным температурам и агрессивным средам. Корпус контроллера выполнен из антикоррозийной стали, что обеспечивает его работу в условиях морской атмосферы (на платформах) или химической промышленности (с присутствием токсичных газов).
TRICONEX 3636R поддерживает современные коммуникационные протоколы: Modbus TCP/IP, Ethernet/IP, OPC UA и专有ный протокол Triconex, что позволяет интегрироваться с системами управления процессами (DCS) от разных производителей (Emerson DeltaV, ABB AC 800M, Siemens PCS 7) и передавать данные о состоянии системы безопасности в SCADA. Это обеспечивает единый обзор процессов операторам и упрощает анализ причин аварий.
Другим важным преимуществом TRICONEX 3636R является возможность онлайн-обновления конфигурации и прошивки без остановки контроллера — это критично для систем, где остановка процесса связана с высокими финансовыми потерями (например, нефтеперерабатывающие заводы). Контроллер также поддерживает расширенное логирование событий (с точностью до миллисекунды), что позволяет детально анализировать последовательность действий перед аварией и улучшать алгоритмы безопасности.
Технические параметры
- Тип контроллера: Триплексный (TMR) контроллер безопасности SIL 3
- Архитектура: 3 изолированных процессора, работающих в режиме синхронного сравнения результатов
- Характеристики обработки:
- Частота процессора: 1 GHz
- Время обновления данных: ≤ 10 мс
- Количество поддерживаемых модулей I/O: До 256 (аналоговые, цифровые, специализированные)
- Электрические характеристики:
- Питание: Двухканальное, 24 В DC (диапазон 18–32 В DC)
- Потребляемая мощность: ≤ 30 Вт
- Изоляция: Гальваническая изоляция 250 В АС между каналами
- Коммуникационные интерфейсы:
- 2 порта Ethernet 10/100BASE-T (поддерживают Modbus TCP/IP, Ethernet/IP, OPC UA)
- 1 порт RS485 (Modbus RTU)
- Опциональный порт для редундантной коммуникации
- Рабочие условия:
- Температура: 0 °C до +60 °C
- Влажность: 5% – 95% (без конденсации)
- Уровень защиты (IP): IP20 (для монтажа в шкафу)
- Габариты (Ш×В×Г): 483 × 178 × 305 мм (19-дюймовое раковина)
- Сертификации: IEC 61508 (SIL 3), ISA 84.00.01, TÜV Rheinland, ATEX (Zone 2), IECEx, UL 1998
- Совместимость: Модули I/O Triconex (3008, 3208, 3503), системы DCS разных производителей, ПО для конфигурации Triconex TriStation 1131.
Преимущества и особенности
- Триплексная архитектура (TMR): Две из трех модулей гарантируют работу контроллера при отказе одного, что обеспечивает максимальную надежность и соответствие SIL 3 — критично для систем с риском катастроф.
- Высокая скорость обработки: Время обновления ≤ 10 мс позволяет TRICONEX 3636R реагировать на аномалии быстрее, чем большинство конкурентов, минимизируя время воздействия опасных условий.
- Онлайн-обновление: Возможность изменения конфигурации и прошивки без остановки контроллера снижает время простоя, важное для крупных промышленных объектов.
- Совместимость с системами DCS: Поддержка стандартных протоколов (Modbus, OPC UA) позволяет интегрировать TRICONEX 3636R с существующими системами управления, не требуя замены всей инфраструктуры.
- Строгая сертификация: Соответствие SIL 3, ATEX и другим международным стандартам подтверждает возможность использования контроллера в самых требовательных отраслях (атомная энергетика, нефтегаз).
Примеры применения в отраслях
- Нефтегазовая отрасль (морские платформы): На морских добычных платформах TRICONEX 3636R выполняет роль системы ESD — обрабатывает сигналы от датчиков газа (детекция утечки метана) и давления в трубопроводах. При превышении аварийных порогов контроллер мгновенно отправляет команды на закрытие клапанов, остановку компрессоров и активацию огнетушения, предотвращая взрыв.
- Химическая промышленность (реактивные сосуды): В производстве ядовитых химикатов TRICONEX 3636R контролирует температуру и давление в реактивных сосудах. При отклонении параметров от безопасных значений контроллер останавливает подачу реагентов и открывает клапаны сброса, предотвращая разрыв сосуда и выброс токсичных веществ.
- Энергетика (АТЭС): В атомных электростанциях TRICONEX 3636R является частью системы защит реактора — обрабатывает сигналы от термометров и датчиков уровня воды. При опасном снижении уровня охлаждения контроллер запускает резервные насосы и, в критическом случае, активирует аварийное погружение реактора, предотвращая ядерный аварий.
- Нефтепереработка: На нефтеперерабатывающих заводах TRICONEX 3636R защищает колонны перегонки — контролирует температуру и поток нефтепродуктов. При обнаружении неисправности датчика или превышении температуры контроллер останавливает нагрев и закрывает входной клапан, предотвращая пожар или взрыв.
Сравнение с конкурентами
Сравним TRICONEX 3636R с аналогичными триплексными контроллерами безопасности — Siemens S7-400F/FH и Honeywell Safety Manager.
| Параметр | TRICONEX 3636R | Siemens S7-400F/FH | Honeywell Safety Manager |
|---|---|---|---|
| Уровень SIL | SIL 3 | SIL 3 | SIL 3 |
| Архитектура | TMR (3 модуля) | Дуплексная (2 модуля) + проверка ошибок | TMR (3 модуля) |
| Время обновления | ≤ 10 мс | ≤ 20 мс | ≤ 15 мс |
| Максимальное количество I/O модулей | 256 | 128 | 200 |
| Поддерживаемые протоколы | Modbus TCP/IP, Ethernet/IP, OPC UA | PROFINET, Modbus TCP | Modbus TCP/IP, OPC UA |
| Цена (примерная) | Высокая | Средняя | Высокая |
Преимущество TRICONEX 3636R — это классическая триплексная архитектура (TMR) с тремя независимыми модулями, что обеспечивает более высокую отказоустойчивость, чем дуплексная система Siemens S7-400F/FH. Кроме того, контроллер Triconex имеет более высокую скорость обновления данных и поддерживает большее количество I/O модулей, что делает его предпочтительным для крупных объектов (например, атомные электростанции, морские платформы).
Рекомендации по выбору
- Выбирайте TRICONEX 3636R, если ваша система требует максимальной отказоустойчивости и соответствия SIL 3 (например, атомные электростанции, хранилища токсичных веществ) — триплексная архитектура гарантирует защиту от одиночных и частичных сбоев.
- Остановитесь на TRICONEX 3636R, если нужно интегрировать контроллер безопасности с разными системами DCS (от разных производителей) — поддержка стандартных протоколов упрощает интеграцию без кастомных адаптеров.
- Учтите масштаб объекта: для крупных промышленных комплексов с большим количеством датчиков и исполнительных устройств (до 256 модулей I/O) TRICONEX 3636R подходит лучше, чем Honeywell Safety Manager (200 модулей) или Siemens S7-400F/FH (128 модулей).
- Для систем с требованиями к онлайн-обновлению конфигурации TRICONEX 3636R предпочтительнее, так как это исключает остановку процесса при изменении алгоритмов безопасности.
Меры предосторожности
- Конфигурация алгоритмов: Тщательно тестируйте логические алгоритмы безопасности в среде TriStation 1131 перед внедрением — ошибки в логике могут привести к ложным аварийным остановкам или нереагированию на опасные условия.
- Редундантность питания: Подключайте TRICONEX 3636R к двум независимым источникам питания (например, основное и резервное генераторное установка) — отключение питания приведет к выходу системы безопасности из строя.
- Тестирование отказоустойчивости: Раз в 6 месяцев проводите тесты на отказ одного из модулей процессора (с использованием специального ПО) — убедитесь, что система корректно переключается на резервные модули без потери функциональности.
- Защита от электромагнитных помех: Монтируйте шкаф с TRICONEX 3636R на расстоянии не менее 1 метра от высоковольтных кабелей (> 1 кВ) — помехы могут искажать сигналы и вызвать ложные срабатывания.
- Обновление прошивки: Используйте только официальные обновления прошивки от производителя, устанавливаемые через TriStation 1131 — неофициальные версии могут содержать ошибки и нарушить сертификацию SIL 3.
