Описание
Описание продукта

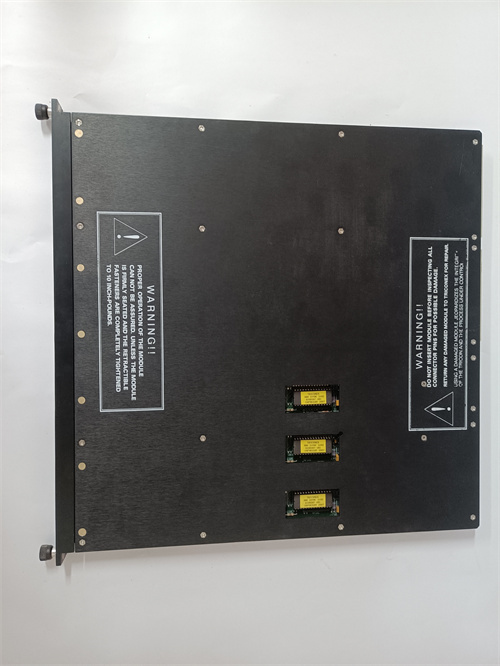

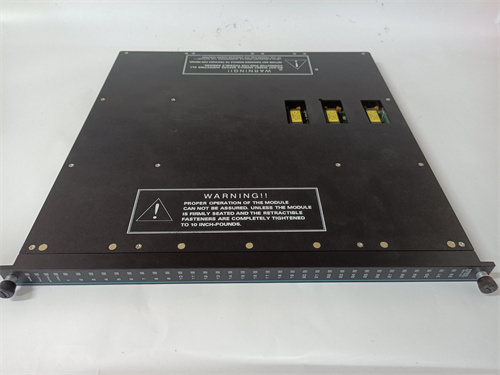

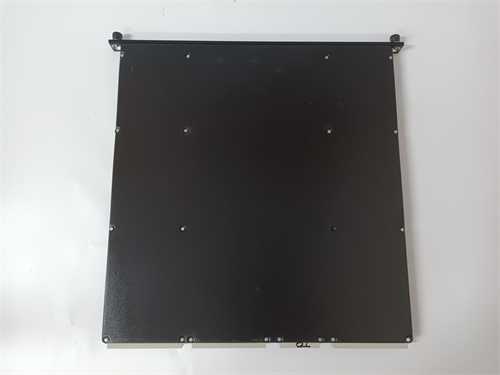

TRICONEX 3664 — это 16-канальный триплексный модуль цифровых входов (DI) с полностью изолированными каналами, разработанный для монтажа в шасси Triconex Tricon CX и работы с сигналами 24 В DC (активными или сухими контактами). Модуль TRICONEX 3664 основан на триплексной архитектуре (3 независимые параллельные цепи обработки сигнала), что обеспечивает максимальную отказоустойчивость и соответствие требованиям сертификации SIL 3 (IEC 61508) — вероятность отказа модуля составляет ≤10⁻⁹ на час, что делает его подходящим для систем, где безопасность персонала и оборудования имеет абсолютный приоритет.
Каждый канал TRICONEX 3664 оснащён двусторонней электрической изоляцией (1500 В AC между каналами, цепями и заземлением) и защитой от электромагнитных помех (EMC класс EN 61000-6-2, класс 3), что предотвращает распространение неисправностей и искажений сигналов от высокомощных устройств (например, трансформаторов, электродвигателей компрессоров). В отличие от стандартных модулей, триплексная архитектура TRICONEX 3664 включает в себя постоянную самоконтрольную проверку: каждая из трёх цепей обрабатывает сигнал независимо, а контроллер Tricon CX сравнивает результаты — при расхождении данных (например, одна цепь регистрирует «1», а две другие «0») модуль автоматически идентифицирует неисправную цепь и переключается на резервные, не прерывая приём сигнала.
Благодаря глубокой интеграции с системами Triconex TRICONEX 3664 легко совместим с другими компонентами бренда (например, контроллеры Tricon CX, модули цифровых выходов TRICONEX 3665, операторные панели Triconex Tricon HMI, системы мониторинга Schneider EcoStruxure™) — это упрощает сборку комплексных схем аварийной защиты, где модуль принимает сигналы от сенсоров (аварийные кнопки, датчики давления/температуры с дискретным выходом, световые барьеры) и передает их в контроллер для принятия решений о остановке процесса. Например, в АЭС TRICONEX 3664 обрабатывает сигналы от датчиков уровня воды в реакторной активной зоне — при превышении критического уровня все три цепи модуля фиксируют сигнал «авария», и контроллер активирует систему затопления.
Особенно важно отметить, что TRICONEX 3664 поддерживает функцию «диагностики в реальном времени с разрешением неисправностей на уровне канала» — модуль автоматически проверяет состояние каждого канала (интегральность кабеля, исправность входных цепей) и отправляет детализированные данные об ошибках в контроллер (например, «разрыв кабеля на канале 5» или «короткое замыкание на цепи 2»). Это позволяет техническому персоналу устранить неисправность за 15–20 минут, не останавливая весь процесс (для крупной реферинии остановка обходится ~$500 000 в час).
Дополнительным преимуществом TRICONEX 3664 является защита класса IP20 (при установке в шасси) и устойчивость к экстремальным условиям: работа в диапазоне температур -40 °C до +70 °C, устойчивость к вибрациям (IEC 60068-2-6, 10–500 Гц, амплитуда 0.2 мм) и ударам (1000 Г, 1 мс). Это делает модуль подходящим для использования на морских добычных платформах (влажность 95%, соленый туман) или в турбинных залах ТЭС (высокая температура, вибрации). Все эти особенности делают TRICONEX 3664 эталоном надежности для систем безопасности — он гарантирует, что критические сигналы аварии не упускаются и не искажаются, что напрямую влияет на предотвращение катастроф.
Параметры продукта
- Производитель: Triconex (Schneider Electric)
- Модель: 3664
- Тип модуля: 16-канальный триплексный модуль цифровых входов (DI) для контроллеров Triconex Tricon CX
- Архитектура: Триплексная (3 независимые параллельные цепи обработки)
- Характеристики входных каналов:
- Количество каналов: 16 (полностью изолированные друг от друга)
- Поддерживаемые сигналы: Сухой контакт, активный сигнал 24 В DC (диапазон 18–30 В DC)
- Время отклика: ≤1 мс (на переход «LOW→HIGH» и «HIGH→LOW» для всех трёх цепей)
- Уровень срабатывания: ≥18 В DC (логическое «1»), ≤5 В DC (логическое «0»)
- Изоляция: Двусторонняя 1500 В AC (между каналами, между цепями, между каналами и заземлением)
- Защитные функции:
- Защита от короткого замыкания: Токовое ограничение ≤100 мА на канал
- Защита от переvoltaжа: Максимальное входное напряжение 35 В DC
- Защита от ЭМП: EN 61000-6-2 (класс 3 — наивысший для промышленной среды)
- Самодиагностика: Постоянная проверка триплексных цепей, диагностика на уровне канала
- Электрические параметры:
- Напряжение питания: 5 В DC (от шасси Tricon CX), допустимый диапазон 4.75–5.25 В DC
- Потребление тока: ≤300 мА (при работе всех 16 каналов и трёх цепей)
- Операционные параметры:
- Температурный диапазон эксплуатации: -40 °C до +70 °C
- Уровень защиты (IP): IP20 (для корпуса модуля, при установке в шасси)
- Устойчивость к вибрации: IEC 60068-2-6 (10–500 Гц, амплитуда 0.2 мм)
- Устойчивость к ударам: IEC 60068-2-27 (1000 Г, продолжительность 1 мс)
- Сертификации: CE, UL 508, ATEX (Zone 1/2), IECEx (Zone 1/2), SIL 3 (IEC 61508), RoHS
- ПО для конфигурации: Triconex TriStation 1131 (версии 4.8 и выше)
Преимущества и особенности
- Триплексная архитектура и SIL 3: Уникальная триплексная конструкция и сертификация SIL 3 делают TRICONEX 3664 неприемлемым для отказов — в АЭС модуль обрабатывает сигналы от датчиков радиации, и даже при сбое одной цепи две другие продолжают передавать данные, предотвращая ложные или упущенные аварийные сигналы.
- Высокая изоляция и защита от ЭМП: Изоляция 1500 В AC и класс EMC 3 гарантируют работу в шумных средах — на нефтегазовых добычных платформах модуль устойчив к помехам от электродвигателей компрессоров и морским волнам, не искажая сигналы аварийных кнопок.
- Диагностика на уровне канала: Возможность идентифицировать неисправность конкретного канала (а не всего модуля) ускоряет ремонт — при разрыве кабеля на канале 8 TRICONEX 3664 сигнализирует об ошибке только на этом канале, и персонал заменяет кабель без остановки всего процесса.
- Совместимость с системами Schneider: Глубокая интеграция с Schneider EcoStruxure™ и контроллерами Tricon CX упрощает настройку — инженеры конфигурируют каналы через TriStation 1131, и модуль автоматически синхронизируется с другими компонентами Triconex (например, модулями DO TRICONEX 3665).
- Устойчивость к экстремальным условиям: Работа в диапазоне -40 °C до +70 °C позволяет использовать TRICONEX 3664 в арктических добычных площадках (температура -35 °C) или жарких химических цехах (+65 °C), где стандартные модули выходят из строя за месяц.
Случаи применения в отраслях
- Атомные электростанции (АЭС): В АЭС TRICONEX 3664 обрабатывает сигналы от датчиков уровня воды в реакторной активной зоне (сухие контакты) и датчиков температуры теплоносителя (дискретный выход). При падении уровня воды ниже критического (сигнал «0» на 3 каналах) все три цепи модуля фиксируют аварию — контроллер Tricon CX через модуль TRICONEX 3664 активирует систему аварийного затопления, предотвращая перегрев ядерного топлива (ущерб от такого повреждения >$1 млрд).
- Нефтегазовые реферинии: В крупных рефериниях TRICONEX 3664 принимает сигналы от датчиков давления в трубопроводах с нефтью (активные сигналы 24 В DC). При превышении давления >10 МПа (сигнал «1» на 5 каналах) модуль передаёт данные в контроллер — контроллер отправляет команду на закрытие клапанов подачи нефти через модули TRICONEX 3665, останавливая процесс и предотвращая разрыв трубопровода (потери от остановки ~$1 млн в час).
- Химическая промышленность (реакторные цепи): В цехах по производству аммиака TRICONEX 3664 обрабатывает сигналы от датчиков уровня аммиака (сухие контакты) и световых барьеров (защита персонала). При переполнении реактора (сигнал «1» на 2 каналах) или проникновении человека в опасную зону (сигнал «0» на 3 каналах) TRICONEX 3664 сигнализирует в контроллер — контроллер останавливает подачу реагентов и открывает вентиляции, предотвращая утечку токсичного газа.
- Газотурбинные установки (ГТУ): В ГТУ TRICONEX 3664 принимает сигналы от датчиков вибрации турбины (дискретный выход: «1» при вибрации >150 мкм). При фиксации сигнала «1» на всех трёх цепях модуль передаёт аварийный сигнал в контроллер — контроллер останавливает турбину, предотвращая разрушение ротора (стоимость ремонта >$500 000).
Сравнение с конкурентами
Сравним TRICONEX 3664 с аналогичным модулем цифровых входов Siemens 7SR46 (SIL 3, для систем Siprotec):
| Параметр | TRICONEX 3664 | Siemens 7SR46 |
|---|---|---|
| Архитектура | Триплексная (3 цепи) | Дуплексная (2 цепи) |
| Количество каналов | 16 | 8 |
| Изоляция | 1500 В AC (индивидуальная) | 1000 В AC (групповая) |
| Сертификация SIL | SIL 3 (IEC 61508) | SIL 3 (IEC 61508) |
| Время отклика | ≤1 мс | ≤5 мс |
| Совместимость | Tricon CX, Schneider EcoStruxure | Siemens Siprotec, S7-400 |
Как видно из таблицы, TRICONEX 3664 имеет преимущество в плане триплексной архитектуры (выше надежность), большего количества каналов, более высокой изоляции и быстрого отклика — это делает его предпочтительным для критических систем (АЭС, крупные реферинии), где допустима лишь вероятность отказа ≤10⁻⁹ на час. Siemens модель подходит для менее требовательных SIL 3 систем, но уступает по надежности и производительности.
Рекомендации по выбору
При выборе TRICONEX 3664 учитывайте следующие факторы:
- Тип системы безопасности: Модуль предназначен исключительно для контроллеров Triconex Tricon CX — если у вас есть система SIL 3 (например, для АЭС или реферинии), TRICONEX 3664 обеспечит полную совместимость и максимальную надежность; для систем Siemens Siprotec выбирайте 7SR46.
- Количество сигналов: Если вам нужно обработать 10–16 сигналов аварийной защиты (например, 8 аварийных кнопок + 8 датчиков давления), TRICONEX 3664 оптимальный выбор; для <8 сигналов используйте модель TRICONEX 3663 (8 каналов).
- Условия эксплуатации: Для экстремальных температур (-40 °C до +70 °C) или опасных зон ATEX Zone 1 TRICONEX 3664 — единственный подходящий выбор; для обычных цехов SIL 2 можно рассмотреть модули Triconex 3604 (дуплексные).
- Требуемая надежность: Если отказ системы приведёт к человеческим жертвам или потерям >$1 млн, триплексная архитектура TRICONEX 3664 обязательна — для менее критических процессов (например, небольшие насосные станции) можно использовать модули SIL 2.
Меры предосторожности
- Установка: Монтируйте TRICONEX 3664 только в шасси Triconex Tricon CX, следуя руководству Triconex — обеспечьте свободное пространство ≥20 мм с обеих сторон для теплоотвода (температура корпуса не должна превышать +70 °C). Отключите питание шасси перед монтажем, и используйте только оригинальные крепежные элементы.
- Подключение кабелей: Используйте только экранированные кабели с сечением ≥0.5 мм² для подключения сигналов. Заземлите экран кабеля только с стороны модуля (не сенсора), и обеспечьте отдельное заземление для сигнальных и силовых цепей — это уменьшит помеху и предотвратит замыкание.
- Тестирование триплексной цепи: Регулярно проверяйте работу всех трёх цепей через TriStation 1131 — имитируйте сигнал на каждом канале и убедитесь, что все три цепи фиксируют его одинаково. При расхождении результатов (например, цепь 1 показывает «1», а цепи 2 и 3 — «0») идентифицируйте и устраните неисправность цепи 1.
- Калибровка: Проводите калибровку модуля раз в год с помощью сертифицированного эталонного устройства (Triconex Calibration Kit) — это гарантирует сохранение точности и соответствие SIL 3. Не используйте несертифицированное оборудование (риск потери сертификации).
- Хранение: Перед установкой храните TRICONEX 3664 в антистатической упаковке, защищенной от влаги, пыли и магнитных полей, при температуре -20 °C до +70 °C. Не храните рядом с агрессивными химикатами или нагревающими устройствами — это может повредить изоляционные компоненты и микросхемы.
