Обзор автоматизационного оборудования: TRICONEX 3664
Сначала представим ключевой продукт — TRICONEX 3664 (ссылка на продукт будет предоставлена позже, когда вы пришлете адрес), который относится к линейке цифровых модулей ввода-вывода (I/O) для систем безопасности Triconex Tricon (Safety Instrumented System, SIS) от бренда Triconex (часть Schneider Electric) — глобального лидера в решениях для критических промышленных процессов с требованиями к уровню безопасности SIL 3/4. TRICONEX 3664 отличается высокой отказоустойчивостью и точностью обработки цифровых сигналов, что делает его критическим элементом для сбора данных о состоянии оборудования и отправки защитных команд в отраслях с высоким риском аварий (нефтегаз, химия, энергетика).
Описание продукта

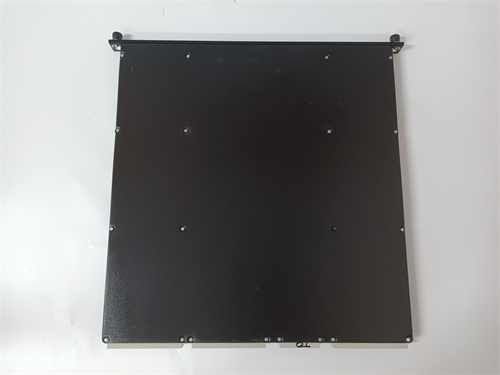

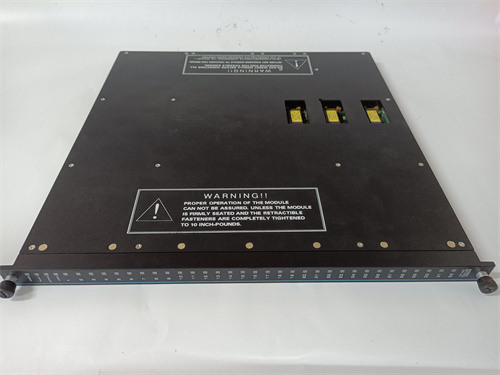

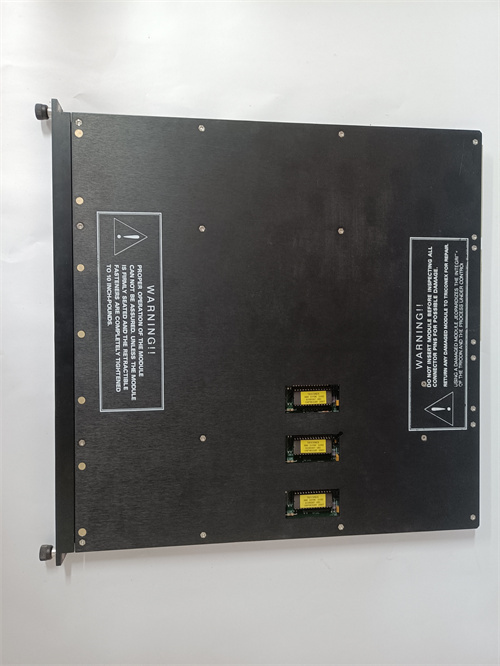

TRICONEX 3664 (ссылка на продукт) — это специализированный цифровой I/O-модуль для систем Triconex Tricon SIS, разработанный для одновременной обработки дискретных входных и выходных сигналов. Продукт имеет 16 дискретных входов (для сигналов 24 В DC от датчиков положения, кнопок ЭСТОП, контакторов) и 16 дискретных выходов (для управления реле, клапанами аварийного перекрытия, лампами сигнализации), обеспечивая двустороннюю связь между контроллером Tricon и промышленным оборудованием.
Благодаря триплетной архитектуре (Triple Modular Redundancy, TMR) — основной отличительной чертой систем Triconex — TRICONEX 3664 (ссылка на продукт) интегрируется в трехканальную структуру SIS, где каждый сигнал обрабатывается тремя независимыми модулями одновременно. Команда выполняется только при согласии минимум двух из трех каналов, что исключает ложные аварийные сигналы и гарантирует работу даже при отказе одного канала. Особенно важно отметить, что TRICONEX 3664 поддерживает электрическую изоляцию каждого канала от земли и других каналов (500 В RMS), защищая модуль и контроллер от высоковольтных пробоев и коротких замыканий — критически важно для агрессивных промышленных сред. Кроме того, TRICONEX 3664 (ссылка на продукт) прошел строгие тесты на устойчивость к электромагнитным помехам, вибрациям и перепадам температуры, подтверждая его работоспособность в суровых условиях (реакторные цеха, трубопроводы нефти). Модуль управляется через программное обеспечение Triconex TriStation 1131, что упрощает конфигурацию каналов, мониторинг состояния сигналов и диагностику неисправностей (обрыв кабеля, короткое замыкание) в режиме реального времени, а также архивирование логов для аудита SIL.
Технические параметры
Технические характеристики TRICONEX 3664 (ссылка на продукт) отвечают высоким требованиям к цифровым I/O-модулям для SIL 3/4:
- Конфигурация каналов:
- Тип модуля: Дискретный I/O (входы + выходы);
- Количество входов: 16 дискретных, 24 В DC (диапазон 18–30 В DC), нормально разомкнутые (NO) или замкнутые (NC) контакты (настраиваемые);
- Количество выходов: 16 дискретных, 24 В DC, максимальный ток на канал — 2 А (продолжительный режим), 5 А (кратковременный ≤1 с);
- Время отклика входов/выходов: ≤1 мс (для критических сигналов).
- Защита и надежность:
- Архитектура: Поддержка триплетной избыточности (TMR) системы Triconex Tricon;
- Изоляция: 500 В RMS (канал-земля, канал-канал);
- Класс защиты: IP20 (для монтажа в закрытых шкафах SIS);
- Устойчивость к ЭМС: Соответствует стандартам EN 61000-6-2, IEC 61000-4;
- Среднее время между отказами (MTBF): >1 200 000 часов.
- Питание и эксплуатационные условия:
- Входное напряжение: 5 В DC ±5% (от системы питания шасси Tricon);
- Потребление энергии: ≤15 Вт;
- Температурный диапазон: -40 °C до +70 °C (продолжительная работа);
- Сертификации: Подходит для систем SIL 3 (IEC 61508), SIL 4 (при использовании в триплетной конфигурации).
Преимущества и особенности
TRICONEX 3664 (ссылка на продукт) имеет ряд уникальных преимуществ для систем Triconex Tricon SIS:
- Триплетная избыточность (TMR): Интеграция в трехканальную структуру гарантирует максимальный уровень отказоустойчивости — даже при отказе одного канала модуль продолжает работать, что соответствует требованиям SIL 4 для критических процессов.
- Индивидуальная изоляция каналов: Защита от высоковольтных пробоев и коротких замыканий предотвращает распространение сбоев по всей системе, сохраняя работоспособность других модулей и контроллера.
- Гибкая конфигурация: Возможность настройки каждого канала под тип сигнала (NO/NC для входов, ток для выходов) через TriStation 1131 делает TRICONEX 3664 универсальным — подходит для подключения разных типов датчиков и исполнительных механизмов без замены модуля.
- Совместимость с SIL сертификацией: Модуль соответствует международным стандартам безопасности (IEC 61508, IEC 61511), что упрощает сертификацию всей системы SIS в международных проектах.
Примеры применения в отраслях
TRICONEX 3664 (ссылка на продукт) широко используется в отраслях с критическими требованиями к безопасности:
- Нефтегазовая промышленность: В терминалах хранения нефти — TRICONEX 3664 собирает сигналы от датчиков уровня нефти в резервуарах (дискретные входы) и отправляет команды на закрытие электромагнитных клапанов (дискретные выходы) при приближении уровня к критическому. Триплетная архитектура гарантирует, что команда выполняется даже при отказе одного канала.
- Химическая промышленность: В реакторных установках для синтеза опасных химикатов — модуль принимает сигналы от кнопок ЭСТОП (входы) и управляет приводами системы охлаждения (выходы). При нажатии ЭСТОП TRICONEX 3664 мгновенно отправляет команду на активацию охлаждения, предотвращая перегрев реактора.
- Энергетика (ТЭС): В системах защиты котлов — модуль контролирует состояние вентиляторов котла через входы (сигналы от датчиков работы вентиляторов) и отправляет команды на остановку подачи топлива через выходы при отказе вентиляторов, предотвращая повреждение котла.
Сравнение с конкурентами
В сравнении с аналогичными цифровыми I/O-модулями для SIL 3/4 других брендов (например, HIMA F7134, Siemens S7-400F) TRICONEX 3664 (ссылка на продукт) демонстрирует преимущества в отказоустойчивости и интеграции с TMR:
| Параметр сравнения | TRICONEX 3664 | Конкурентный продукт 1 (HIMA F7134) | Конкурентный продукт 2 (Siemens S7-400F) |
|---|---|---|---|
| Архитектура | Поддержка TMR (триплетная) | 2oo4D (четыре канала) | 2oo2D (два канала) |
| Максимальный SIL | SIL 4 | SIL 3 | SIL 3 |
| Количество I/O каналов | 16 в/16 вы | 32 в/0 вы | 16 в/16 вы |
| Изоляция каналов | 500 В RMS | 250 В RMS | 250 В RMS |
| MTBF | >1 200 000 часов | >800 000 часов | >600 000 часов |
Советы по выбору и предостережения
Советы по выбору
- Перед покупкой TRICONEX 3664 (ссылка на продукт) убедитесь, что ваша система использует Triconex Tricon SIS — модуль разработан исключительно для этой платформы, а интеграция с другими SIS потребует сложных адаптаций и проверок на совместимость с TMR.
- Оцените количество сигналов: если вам нужно обработать 16+ дискретных входов и выходов одновременно, TRICONEX 3664 с равномерным распределением каналов подходит лучше, чем модули с разделением на «только входы» или «только выходы».
- Для проектов с требованиями SIL 4 выбирайте TRICONEX 3664 в составе триплетной системы Tricon — это гарантирует соответствие международным стандартам безопасности и снижает риск отказа.
Предостережения
- TRICONEX 3664 (ссылка на продукт) должен устанавливаться и настраиваться только квалифицированным персоналом Triconex с сертификацией по SIL — неправильная конфигурация каналов или отключение избыточности может привести к потере функции защиты и аварие.
- Не используйте модуль за пределами технических параметров (температура < -40 °C или > +70 °C, напряжение <18 В DC для входов) — это повышает риск выхода каналов из строя и нарушения работы SIS.
- Регулярно проверяйте состояние изоляции каналов через TriStation 1131 — снижение уровня изоляции может привести к искажению сигналов и ложным аварийным командам.
