Описание
Общее описание продукта

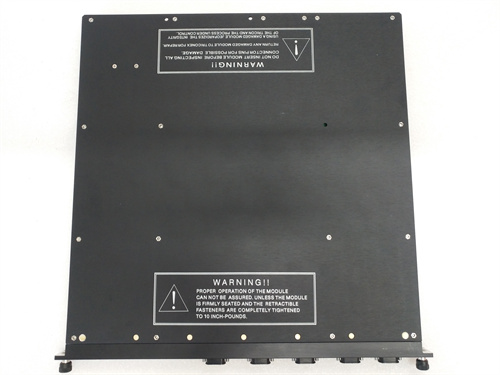

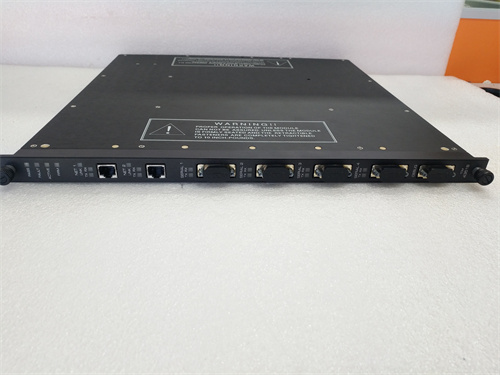

Основным объектом рассмотрения — TRICONEX 4200 (ссылка на продукт: [вставить ссылку]). Это промышленный безопасный контроллер компании Triconex (лидер в области систем безопасности для критических процессов), разработанный для защиты производственных объектов с повышенным риском — широко используется в нефтегазовой, химической, атомной энергетике и пищевой промышленности. TRICONEX 4200 основан на триплексной архитектуре (TMR — Triple Modular Redundancy), что гарантирует отказоустойчивость и соответствие требованиям высшего класса безопасности SIL 3. Контроллер обрабатывает сигналы от сенсоров, выполняет логические операции и управляет исполнительными механизмами (аварийные клапаны, системы тушения), предотвращая аварии при нештатных ситуациях. Благодаря сертификации по международным стандартам, гибкости конфигурации и интеграции с различными промышленными протоколами, TRICONEX 4200 стал стандартом в проектах, где безопасность персонала и оборудования является приоритетом. Особенно ценной является его совместимость с предыдущими моделями Triconex и возможность работы в суровых условиях, что делает контроллер идеальным для модернизации существующих систем безопасности.
Технические параметры продукта
- Тип устройства: Безопасный контроллер с триплексной архитектурой (TMR)
- Архитектура: 3 независимых канала обработки данных с синхронизацией и голосованиями результатов (при отказе одного канала система продолжает работу с двумя активными)
- Процессор: 3 процессора Intel-compatible, работающие в синхронном режиме
- Память:
- Оперативная память (RAM): 256 МБ (с защитой от сбоев ECC)
- Постоянная память (Flash): 1 ГБ (для хранения конфигурации и программ)
- Поддерживаемые протоколы:
- Сетевые протоколы: Ethernet/IP, Modbus TCP/IP, PROFIBUS DP, FOUNDATION Fieldbus
- Протоколы безопасности: Triconex Tricon Protocol (для связи с модулями I/O)
- Входные/выходные возможности:
- Поддержка модулей I/O Triconex (аналоговые, цифровые, серво-сигналы) — до 512 каналов
- Максимальное количество подключенных модулей: 32 (через шину Tricon)
- Электрические характеристики:
- Питание: 24 В DC ±10% (дуплексное, с автоматическим переключением резервного источника)
- Потребляемая мощность: ≤ 50 Вт
- Изоляция: Галваническая изоляция 2500 В AC между каналами и внешними устройствами
- Класс безопасности: Согласно IEC 61508 SIL 3, IEC 61511, ANSI/ISA 84.00.01, ATEX II 2G Ex d IIC T4 Gb (зона 1)
- Операционные условия:
- Рабочая температура: от 0 °C до +60 °C
- Влажность: До 95% (без конденсации)
- Устойчивость к вибрациям: 10 g (5–500 Гц) — согласно стандарту IEC 60068-2-6
- Устойчивость к электромагнитным помехам: Согласно IEC 61000-4-2/3/5
- Габаритные размеры: 483 мм × 305 мм × 152 мм (корпус 19-дюймовый для монтажа в стойку)
- Класс защиты: IP20 (для монтажа в закрытых распределительных щитах)
- Дополнительные функции: LED-индикаторы состояния каналов и системы, онлайн-диагностика через ПО Triconex TriStation 1131, резервирование данных, защита от несанкционированного доступа (парольная защита), сертификации CE, UL, IECEx и ISO 9001
Преимущества и особенности
- Триплексная архитектура для максимальной надежности: TRICONEX 4200 использует три независимых канала с синхронизацией и голосованиями результатов — например, на нефтегазовой площадке при отказе одного процессора контроллер продолжает обработать сигналы от датчиков давления через два оставшихся канала, предотвращая ложные аварийные остановки или, наоборот, пропуск критических сбоев. Это соответствует SIL 3, что делает его подходящим для систем с нулевым допуском к ошибкам.
- Гибкая интеграция с промышленными системами: Поддержка широкого спектра протоколов (Ethernet/IP, Modbus, PROFIBUS) позволяет TRICONEX 4200 взаимодействовать с различными контроллерами DCS (Siemens PCS 7, ABB 800xA) и полевыми устройствами — например, на химическом заводе он собирает данные от HART-датчиков концентрации токсичных веществ и передает команды в Modbus-регулирующие клапаны, объединяя их в единую систему безопасности.
- Высокая устойчивость в суровых условиях: Работа в диапазоне температур 0 °C до +60 °C и защита от электромагнитных помех делают TRICONEX 4200 подходящим для эксплуатации на морских платформах (влажность, сольная пыль) и в горных районах (вибрации от добычи полезных ископаемых). Дуплексное питание с автоматическим переключением гарантирует работу даже при отказе основного источника энергии.
- Простота конфигурации и обслуживания: Конфигурация TRICONEX 4200 осуществляется через ПО Triconex TriStation 1131 с использованием стандартов IEC 61131-3 (LD, FBD, ST), что упрощает программирование для инженеров с опытом работы с обычными PLC. Горячая замена модулей I/O (без остановки контроллера) сокращает время простоя при обслуживании.
- Совместимость с предыдущими поколениями: TRICONEX 4200 полностью совместим с модулями I/O и ПО из предыдущих систем Triconex (например, Tricon V9), что позволяет модернизировать старые установки без замены всех компонентов — это особенно важно для предприятий с долгой эксплуатационной историей (например, нефтеперерабатывающих заводов с 30-летней системой безопасности).
Случаи применения в отраслях
- Нефтегазовая промышленность (нефтепроводы и заправочные станции): TRICONEX 4200 контролирует давление в нефтепроводах и уровень топлива в резервуарах, подключен к 64 датчикам и 16 аварийным клапанам. При превышении критического давления (> 10 МПа) контроллер мгновенно открывает клапаны сброса, предотвращая разрыв трубы, и передает сигнал в главный DCS. Триплексная архитектура гарантирует работу даже при отказе одного канала.
- Химическая промышленность (реакторные установки с токсичными реагентами): Контроллер обрабатывает сигналы от 32 аналоговых датчиков температуры и давления, а также управляет 20 системами тушения. TRICONEX 4200 работает в зоне 1 ATEX, обеспечивая безопасность при возможных утечках реагентов. При достижении опасной температуры (+200 °C) он активирует тушение и отключает подачу сырья, предотвращая взрыв.
- Атомная энергетика (вспомогательные системы реактора): TRICONEX 4200 контролирует систему охлаждения реактора, обрабатывая данные от 48 датчиков уровня воды и температуры. Контроллер соответствует стандартам IEEE 384 для атомных электростанций, а резервирование данных гарантирует сохранение критической информации при сбоях.
- Пищевая промышленность (производство алкоголя): Контроллер управляет системами безопасности в зонах с возгораемыми веществами, обрабатывая сигналы от датчиков газа и управляя аварийными вентиляторами. TRICONEX 4200 предотвращает накопление паров алкоголя, отключая источники огня при превышении допустимой концентрации.
Сравнение с конкурентами
В таблице ниже представлено сравнение TRICONEX 4200 с аналогичными безопасными контроллерами:
| Параметр | TRICONEX 4200 | Siemens S7-400FH | HIMA HIMax |
|---|---|---|---|
| Архитектура | TMR (триплексная) | Дуплексная (1oo2) | 1oo2D (двойная с диагностикой) |
| Класс безопасности | IEC 61508 SIL 3 | IEC 61508 SIL 3 | IEC 61508 SIL 3 |
| Максимальное количество каналов I/O | 512 | 1024 | 1024 |
| Поддерживаемые протоколы | Ethernet/IP, Modbus, PROFIBUS | PROFINET, PROFIBUS | Ethernet/IP, FOUNDATION Fieldbus |
| Совместимость с модулями | Модули Triconex | Модули S7-400F | Модули HIMA |
| Цена (примерная) | Высокая | Высокая | Высокая |
Ключевые различия: TRICONEX 4200 выделяется триплексной архитектурой TMR, обеспечивающей более высокую отказоустойчивость по сравнению с дуплексными системами Siemens и HIMA. Это критично для проектов с нулевым допуском к ошибкам (например, атомные электростанции). Помимо этого, TRICONEX 4200 имеет более долгую историю эксплуатации в нефтегазовой промышленности и лучшую совместимость с устаревшими модулями.
Советы по выбору
- Определите класс безопасности проекта: Для систем с требованиями SIL 3 TRICONEX 4200 является оптимальным выбором. Для SIL 2 можно рассмотреть более экономичные модели Triconex (например, TRICONEX 4100) с аналогичной архитектурой, но ограниченными возможностями.
- Проверьте совместимость с существующим оборудованием: Если на предприятии уже используется модули I/O Triconex, TRICONEX 4200 подключится к ним без дополнительных адаптеров. Для систем с модулями Siemens или HIMA лучше выбрать брендовые контроллеры.
- Оцените количество подключаемых устройств: 512 каналов I/O достаточно для средних и крупных проектов (например, нефтегазовая площадка с 10–15 установок). Для очень крупных систем (> 512 каналов) используйте сеть из нескольких TRICONEX 4200 через Ethernet/IP.
- Учтите условия эксплуатации: В регионах с температурой < 0 °C или > 50 °C рекомендуется дополнительная термостатизация шкафа контроллера — это сохранит стабильность работы TRICONEX 4200 и продлит срок службы компонентов.
Меры предосторожности
- Конфигурируйте только через официальное ПО: Используйте ПО Triconex TriStation 1131 для программирования и настройки — несанкционированные инструменты могут нарушить логику голосования каналов и снизить уровень безопасности, что угрожает эксплуатации.
- Осуществляйте регулярное резервное копирование: Каждый месяц сохраняйте конфигурацию TRICONEX 4200 на внешнем носителе — это позволит быстро восстановить систему при потере данных или повреждении памяти.
- Отключайте питание при замене модулей: 尽管 поддерживается горячая замена, при первом монтаже или замене критических модулей отключите оба источника питания и установите запрещающие знаки — это предотвращает риск неправильной синхронизации каналов.
- Проводите регулярную диагностику: Каждый квартал выполняйте полную проверку через TriStation 1131, включая тестирование голосования каналов и проверку изоляции — это выявит скрытые дефекты до возникновения критических сбоев.
- Ограничивайте доступ к контроллеру: Используйте парольную защиту с разными уровнями доступа (оператор, инженер, администратор) — несанкционированные изменения в конфигурации TRICONEX 4200 могут привести к неправильной работе системы безопасности и аварии.
