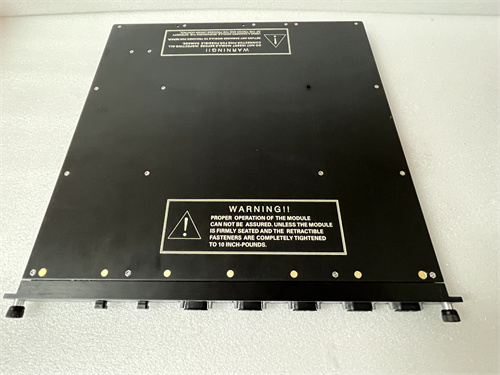

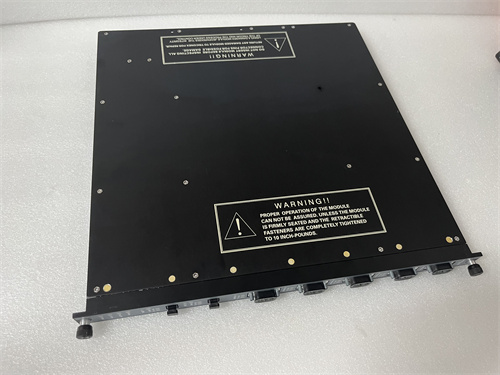

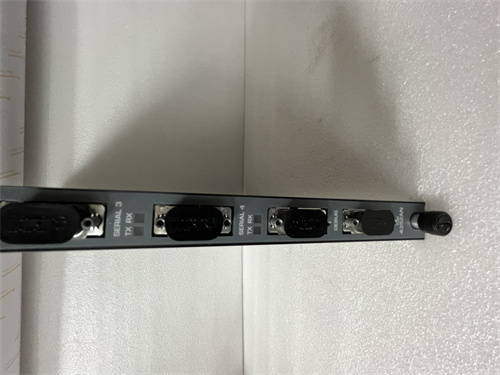

TRICONEX 4328

Описание

Общая характеристика продукта TRICONEX 4328

Технические параметры TRICONEX 4328

• Общие параметры модуля:
  • Тип модуля: Дискретный модуль I/O (входы + выходы);
  • Архитектура: TMR (Triple Modular Redundancy) — три полностью независимых канала для обработки сигналов;
  • Совместимые системы: TRICONEX Tricon (модели 3008, 3108, 3604), TRICONEX Trident;
  • Количество слотов в шкафу: 1 слот (стандартный размер для систем TRICONEX).
• Параметры дискретных входов:
  • Количество входов: 16 дискретных входов (на каждый вход — отдельный изолированный канал);
  • Тип сигнала входа: DC-сигналы (существование/отсутствие напряжения);
  • Диапазон напряжения входа: 24 В DC (стандарт для промышленных систем);
  • Ток потребления на вход: ≤5 мА (при 24 В DC);
  • Изоляция входов: 500 В AC (между каналами, между каналами и землей) — по стандарту IEC 61010;
  • Время реакции на входной сигнал: ≤1 мс (для критических сигналов аварийной остановки).
• Параметры дискретных выходов:
  • Количество выходов: 16 дискретных выходов (на каждый выход — отдельный изолированный канал);
  • Тип сигнала выхода: Выходы с открытым коллектором (Open Collector) или релейные контакты (в зависимости от модификации);
  • Максимальный ток на выход: 0,5 А (на каждый выход, при 24 В DC);
  • Максимальное напряжение на выход: 30 В DC;
  • Изоляция выходов: 500 В AC (между каналами, между каналами и землей);
  • Защита выходов: Защита от короткого замыкания (автоматическое ограничение тока до 1 А).
• Параметры безопасности и надежности:
  • Стандарт функциональной безопасности: Соответствие IEC 61508 SIL 3 — для систем с высочайшими требованиями к надежности;
  • Класс надежности: MTBF (Mean Time Between Failures) > 1 000 000 часов (по данным производителя);
  • Уровень отказоустойчивости: SFF (Safety Failure Fraction) > 90% — низкая вероятность опасных отказов;
  • Режимы диагностики: Постоянная самодиагностика всех каналов (проверка цепи, изоляции, логики) с передачей данных об ошибках в контроллер TRICONEX.
• Эксплуатационные и конструктивные параметры:
  • Температурный диапазон работы: 0 °C до +60 °C (подходит для большинства промышленных помещений);
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 (для монтажа в шкафы TRICONEX Tricon);
  • Материал корпуса: Пластик UL94 V-0 с металлическим каркасом — механическая прочность и защита от пыли;
  • Размеры: 160 мм × 100 мм × 30 мм (стандартный размер для модулей TRICONEX);
  • Устойчивость к вибрациям: 5–500 Гц (0,5 Г, по IEC 60068-2-6) — адаптирован к умеренным вибрациям промышленного оборудования.

Преимущества и особенности TRICONEX 4328

1. Триплексная избыточность (TMR): Три независимых канала обработки сигналов гарантируют, что TRICONEX 4328 продолжает работать даже при отказе одного из каналов. Например, при сбое логики одного канала остальные два поддерживают корректную обработку сигнала, предотвращая ложные срабатывания или отказы системы безопасности (например, ESD).
2. Соответствие SIL 3 и высокая надежность: Поддержка стандарта IEC 61508 SIL 3 и SFF > 90% делают TRICONEX 4328 идеальным для безопасно-критических систем — например, в нефтегазовых платформах, где отказ модуля может привести к утечке газа или пожару. MTBF > 1 000 000 часов подтверждает длительную бесперебойную работу.
3. Полная изоляция каналов: Изоляция 500 В AC между каналами и землей защищает TRICONEX 4328 от электромагнитных помех (EMC) и перепадов напряжения, которые часто возникают в промышленных сетях. Это критично для объектов с мощными электродвигателями или трансформаторами (например, ТЭС).
4. Постоянная самодиагностика: Модуль TRICONEX 4328 автоматически проверяет состояние всех каналов (входов/выходов), изоляцию и логику, передавая данные об ошибках в контроллер TRICONEX Tricon. Операторы могут быстро локализовать проблему (например, поврежденный входной кабель) через HMI, сокращая время восстановления.
5. Глубокая интеграция с системами TRICONEX: TRICONEX 4328 автоматически идентифицируется контроллером TRICONEX Tricon — не требуется ручная конфигурация параметров или установка драйверов. Данные о состоянии модуля (состояние каналов, ошибки) моментально отображаются в HMI, упрощая мониторинг и обслуживание.

Примеры применения TRICONEX 4328 в различных отраслях

• Нефтегазовая отрасль (завод переработки нефти): В заводе TRICONEX 4328 интегрирован в систему ESD (аварийная остановка) — 16 входов модуля подключены к датчикам уровня нефти в резервуарах, а 16 выходов — к клапанам аварийного закрытия. При превышении уровня нефти сигнал поступает на вход TRICONEX 4328, модуль обрабатывает его через три канала и отправляет команду на закрытие клапана, предотвращая перелив.
• Энергетика (крупная ТЭС): В ТЭС TRICONEX 4328 используется в системе защиты турбины — входы модуля подключены к датчикам вибрации и температуры роторов, а выходы — к механизмам аварийного останова турбины. При превышении критических параметров (например, вибрация > 5 мм/с) TRICONEX 4328 быстро передает сигнал на остановку, предотвращая повреждение турбины.
• Химическая промышленность (завод по производству кислот): В заводе TRICONEX 4328 питает систему безопасности реакторов — входы подключены к датчикам давления и концентрации кислоты, а выходы — к системам вентиляции и охлаждения. Постоянная самодиагностика модуля гарантирует, что любая ошибка (например, повреждение входного канала) будет мгновенно обнаружена, и операторы успеют предпринять меры до возникновения опасной ситуации.
• Морская нефтегазовая промышленность (морская платформа): На платформе TRICONEX 4328 работает в условиях умеренных вибраций и влажности, обрабатывая сигналы от датчиков утечек газа (входы) и управляя системами экстингuishes (выходы). Изоляция каналов защищает модуль от электромагнитных помех от морских радиостанций, а TMR-архитектура предотвращает отказ при перепадах напряжения.

Сравнение TRICONEX 4328 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании TRICONEX 4328

Рекомендации по выбору

1. Совместимость с системами TRICONEX: Выбирайте TRICONEX 4328 только если ваша установка работает на контроллерах TRICONEX Tricon или Trident — это гарантирует автоматическую интеграцию, поддержку TMR-архитектуры и соответствие SIL 3.
2. Безопасно-критические системы: Для систем ESD, защиты турбин или реакторов (требующих SIL 3) TRICONEX 4328 — оптимальный выбор, так как его TMR-архитектура минимизирует вероятность опасных отказов.
3. Необходимость обработки дискретных сигналов: Если вам нужно обрабатывать как входы, так и выходы (16+16 каналов) в одном модуле, TRICONEX 4328 удобнее аналогов, где входы и выходы分开 в разных модулях (например, Siemens S7-400F).

Меры предостережения

1. Регулярная проверка диагностики: Ежедневно проверяйте данные о состоянии каналов TRICONEX 4328 через HMI — любая ошибка (например, снижение изоляции) должна быть устранена немедленно, так как это может повлиять на работоспособность системы безопасности.
2. Корректное подключение кабелей: При монтаже соблюдайте полярность входов/выходов и используйте экранированные кабели — неправильное подключение может повредить изоляцию каналов или вызвать ложные срабатывания.
3. Ограничение нагрузки на выходы: Не превышайте максимальный ток 0,5 А на каждый выход TRICONEX 4328 — перегрузка может привести к выходу из строя канала и нарушению работы системы.
4. Бэкап конфигурации: Сохраняйте конфигурацию TRICONEX 4328 (настройки каналов, параметры диагностики) в нескольких местах — при сбое контроллера это позволит быстро восстановить работу модуля.
