Введение: Основной продукт — TRICONEX 4400
Первым компонентом в категории безопасных контроллеров для автоматизации промышленных процессов, который мы детально анализируем, является контроллер TRICONEX 4400 (ссылка на продукт будет добавлена после вашего предоставления). Этот элемент относится к триплексным безопасным контроллерам (SIS — Safety Instrumented System), предназначенным для защиты персонала, оборудования и окружающей среды в критически опасных производствах (например, нефтегазовая отрасль, химическая промышленность, энергетика). В дальнейшем мы неоднократно вернемся к TRICONEX 4400, чтобы раскрыть все его ключевые аспекты — от описания до правил безопасной эксплуатации.
Описание продукта TRICONEX 4400

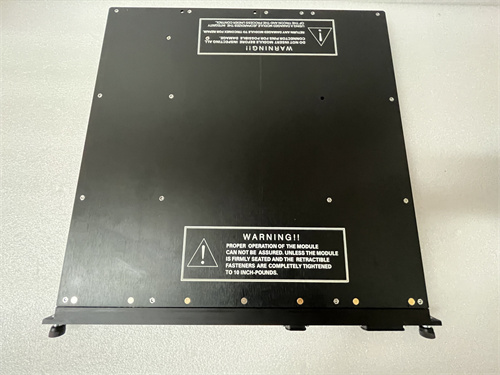

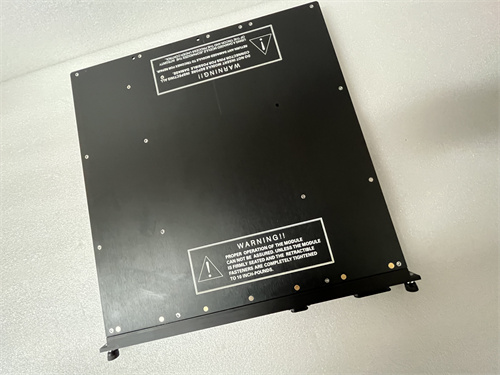

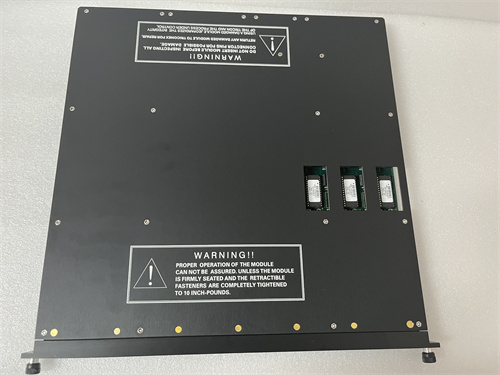

TRICONEX 4400 (ссылка на продукт) — это триплексный безопасный контроллер, разработанный компанией Schneider Electric (под брендом TRICONEX), который обеспечивает отказоустойчивую работу за счет триплексной архитектуры (три независимых канала, работающих в режиме «2 из 3» — 2oo3). Это означает, что даже при сбое одного канала контроллер TRICONEX 4400 продолжает стабильно выполнять свои функции, предотвращая неопределенное состояние системы. Он предназначен для реализации безопасных логических функций: аварийное останавливание процессов (ESD — Emergency Shutdown), защита от превышения критических параметров (давление, температура, уровень), управление защитными барьерами и сигнальными системами. Особенно стоит отметить, что TRICONEX 4400 соответствует международным стандартам безопасности SIL 3 (IEC 61508) и TÜV, что подтверждает его надежность в условиях высокого риска. Благодаря совместимости с различными модулями ввода-вывода TRICONEX (например, цифровыми, аналоговыми, специализированными) TRICONEX 4400 легко интегрируется в существующие автоматизированные системы, не требуя замены всего комплекса оборудования.
Параметры продукта TRICONEX 4400
- Тип устройства: Триплексный безопасный контроллер (SIS)
- Архитектура: Триплексная (3 канала, режим «2 из 3» — 2oo3), с независимым питанием и коммуникацией для каждого канала
- Поддерживаемые стандарты безопасности: SIL 3 (IEC 61508), TÜV сертификация, ATEX, IECEx (для опасных зон)
- Количество поддерживаемых модулей I/O: До 32 модулей (цифровых, аналоговых, специализированных)
- Коммуникационные интерфейсы: Ethernet (Modbus TCP, TCP/IP), Serial (Modbus RTU), PROFIBUS DP, FOUNDATION Fieldbus (опционально)
- Время цикла обработки: Минимальное время цикла — 10 мс (для базовых логических функций)
- Рабочая температура: -40 °C до +70 °C
- Потребляемая мощность: 60 Вт (при номинальном напряжении 24 В DC; дополнительно — 15 Вт на каждый блок питания для модулей I/O)
- Монтаж: Rack-mount (19-дюймовый шкаф, 6U высоты)
- Защита: Защита от электромагнитных помех (EMC Class A), защита от пыли и влаги (IP20 для внутреннего монтажа)
Преимущества и особенности TRICONEX 4400
- Высокая отказоустойчивость: Триплексная архитектура (2oo3) гарантирует, что TRICONEX 4400 не останавливается даже при сбое одного канала — критически важно для процессов, где остановка контроллера может привести к авариям (например, взрыв, выброс токсичных веществ).
- Соответствие стандартам SIL 3: Сертификация SIL 3 подтверждает, что TRICONEX 4400 обеспечивает высокий уровень безопасности, достаточный для отраслей с максимальным риском (например, переработка нефти, производство химикатов).
- Гибкая интеграция: Возможность подключения до 32 модулей I/O позволяет адаптировать TRICONEX 4400 под конкретные нужды производства — от простых аварийных остановок до сложных логических цепочек защиты.
- Легкая настройка и диагностика: Через специализированное ПО TRICONEX TriStation 1131 можно быстро программировать логические функции TRICONEX 4400 (используя языки IEC 61131-3: LD, FBD, ST) и диагностировать ошибки в режиме реального времени — например, определить неисправный канал или модуль I/O.
Примеры применения TRICONEX 4400 в отраслях
- Нефтегазовая отрасль: На нефтеперерабатывающих заводах TRICONEX 4400 реализует систему аварийного останавливания (ESD) — при превышении давления в трубопроводах или температуры в реакторах контроллер автоматически закрывает клапаны подачи сырья и активирует системы охлаждения, предотвращая взрыв или выброс нефтепродуктов.
- Химическая промышленность: В производстве аммиака (токсичное вещество) TRICONEX 4400 контролирует уровень аммиака в резервуарах — при превышении безопасного уровня контроллер активирует сигнальные маячки, закрывает входные клапаны и запускает системы нейтрализации, защищая персонал и окружающую среду.
- Энергетика: На атомных электростанциях TRICONEX 4400 управляет системами защиты реактора — при нарушении параметров охлаждения или превышении радиации контроллер останавливает реактор и запускает резервные системы безопасности, предотвращая катастрофу.
Сравнение TRICONEX 4400 с конкурирующими продуктами
| Характеристика | TRICONEX 4400 | Конкурирующий продукт (например, Siemens S7-400F) |
|---|---|---|
| Архитектура | Триплексная (3 канала, 2oo3) | Дуплексная (2 канала, 1oo2D) — ниже отказоустойчивость |
| Уровень SIL | SIL 3 (IEC 61508) | SIL 2 (для базовой конфигурации) — требует дополнительных модулей для SIL 3 |
| Количество модулей I/O | До 32 | До 16 (нужно дополнительное оборудование для расширения) |
| Время цикла | Минимум 10 мс | Минимум 50 мс — медленнее реакция на аварийные ситуации |
| Поддержка опасных зон | ATEX, IECEx (сертифицировано) | Требует дополнительных сертификатов для использования в опасных зонах |
Советы по выбору и предостережения при использовании TRICONEX 4400
- При выборе убедитесь, что TRICONEX 4400 соответствует требованиям вашего процесса: для систем с максимальным риском (SIL 3) выбирайте базовую конфигурацию, для менее опасных — дополнительно подберите модули I/O (цифровые/аналоговые).
- Перед монтажом ознакомьтесь с руководством TRICONEX 4400: монтируйте контроллер только в защищенных шкафах (IP20 или выше), подключайте питание через независимые источники для каждого канала, чтобы избежать одновременного сброса всех каналов.
- Регулярно проводите техническое обслуживание TRICONEX 4400 (раз в 6 месяцев): проверяйте состояние каналов, калибруйте модули I/O, обновляйте прошивку и ПО TriStation 1131 через официальные каналы Schneider Electric — это поддерживает соответствие стандарту SIL 3.
- Не используйте TRICONEX 4400 для небезопасных функций (например, регулирование обычных производственных параметров): контроллер предназначен исключительно для безопасных задач, и смешение функций может привести к неопределенному поведению системы.
