Введение: Основной продукт — TRICONEX 4507
Первым компонентом в категории модулей ввода-вывода для безопасных контроллеров, который мы детально анализируем, является модуль TRICONEX 4507 (ссылка на продукт будет добавлена после вашего предоставления). Этот элемент разработан для интеграции с триплексными безопасными контроллерами TRICONEX, обеспечивая надежный обмен сигналами в системах безопасности (SIS) критически опасных производств (например, нефтегазовая отрасль, химическая промышленность). В дальнейшем мы неоднократно вернемся к TRICONEX 4507, чтобы раскрыть все его ключевые аспекты — от описания до правил эксплуатации.
Описание продукта TRICONEX 4507

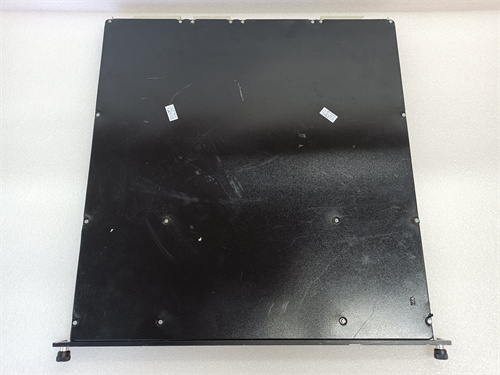

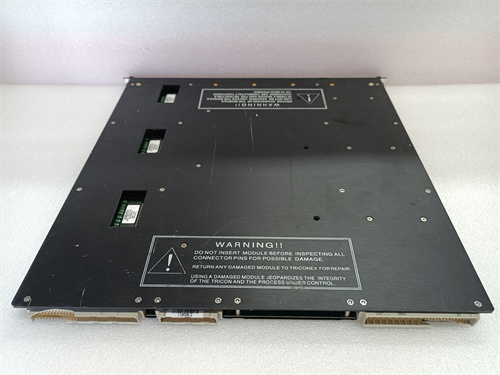

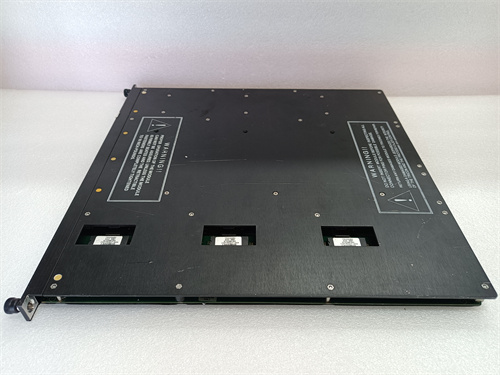

TRICONEX 4507 (ссылка на продукт) — это триплексный модуль цифрового ввода (DI) для систем безопасности TRICONEX, предназначенный для сбора дискретных сигналов от сенсоров безопасности (концевики аварийного останова, датчики перегрузки, сигналы о состоянии защитных барьеров). Он работает в составе триплексной архитектуры (3 независимых канала), что гарантирует отказоустойчивость: даже при сбое одного канала модуль TRICONEX 4507 продолжает передавать точные данные в контроллер, предотвращая потерю критической информации. Особенно стоит отметить, что TRICONEX 4507 сертифицирован по стандартам SIL 3 (IEC 61508) и TÜV, что подтверждает его соответствие требованиям к надежности в системах с высоким уровнем риска. Благодаря совместимости с контроллерами TRICONEX серии 4100, 4300 и 4500 TRICONEX 4507 легко интегрируется в существующие системы без замены основного оборудования.
Параметры продукта TRICONEX 4507
- Тип модуля: Триплексный цифровой модуль ввода (DI)
- Архитектура: 3 независимых канала (режим «2 из 3» — 2oo3)
- Количество каналов: 16 дискретных входов на модуль
- Параметры сигналов: 24 В DC, логические уровни «0» (≤5 В) / «1» (≥15 В), задержка реакции ≤1 мс
- Защита каналов: Защита от короткого замыкания, пиковых напряжений (до 60 В DC) и электромагнитных помех
- Совместимость: Контроллеры TRICONEX 4100, 4300, 4500; модули питания TRICONEX 4600
- Рабочая температура: -40 °C до +70 °C
- Потребляемая мощность: 5 Вт (при номинальном напряжении 24 В DC)
- Монтаж: Rack-mount (совместимо с шкафами TRICONEX 19-дюймовыми)
- Сертификации: SIL 3 (IEC 61508), TÜV，ATEX, IECEx (для опасных зон)
Преимущества и особенности TRICONEX 4507
- Триплексная отказоустойчивость: 3 независимых канала в режиме 2oo3 гарантируют, что TRICONEX 4507 не теряет данные при сбое одного канала — критично для систем, где пропуск сигнала аварии может привести к катастрофе (например, на нефтегазовых платформах).
- Высокая скорость реакции: Задержка ≤1 мс позволяет TRICONEX 4507 мгновенно передавать сигналы аварийного останова в контроллер, сокращая время реакции системы и минимизируя риски.
- Сертификация SIL 3: Подтверждает, что TRICONEX 4507 соответствует самым высоким требованиям к надежности в системах безопасности, что важно для отраслей с максимальным риском (химия, нефтепереработка).
- Легкая интеграция и диагностика: Модуль автоматически идентифицируется контроллером TRICONEX, а через ПО TriStation 1131 можно в режиме реального времени отслеживать состояние каждого канала — это упрощает настройку и устранение неисправностей.
Примеры применения TRICONEX 4507 в отраслях
- Нефтегазовая отрасль: На добывающих платформах TRICONEX 4507 собирает сигналы от датчиков давления в высоко압ных трубопроводах (дискретные сигналы о превышении лимитов) и передает их в контроллер TRICONEX 4500 — это триггерирует аварийное закрытие клапанов, предотвращая разрыв труб.
- Химическая промышленность: В цехах производства хлорных соединений TRICONEX 4507 считывает сигналы от датчиков утечки газа (дискретные сигналы «авария») и передает их в систему безопасности — контроллер мгновенно запускает системы нейтрализации и эвакуационных сигналов.
- Энергетика: На угольных электростанциях TRICONEX 4507 собирает сигналы от датчиков температуры в котлах (дискретные сигналы о перегреве) и передает их в контроллер — это активирует аварийное охлаждение и останавливает подачу угля, предотвращая пожар.
Сравнение TRICONEX 4507 с конкурирующими продуктами
| Характеристика | TRICONEX 4507 | Конкурирующий модуль (например, Siemens SM 431-1F) |
|---|---|---|
| Архитектура | Триплексная (3 канала, 2oo3) | Дуплексная (2 канала) — ниже отказоустойчивость |
| Уровень SIL | SIL 3 (сертифицировано) | SIL 2 — требует дополнительных модулей для достижения SIL 3 |
| Задержка реакции | ≤1 мс | ≤5 мс — медленнее передача аварийных сигналов |
| Поддержка опасных зон | ATEX, IECEx (в стандартной комплектации) | Требует дополнительных сертификатов |
| Количество каналов | 16 DI | 8 DI — нужно больше модулей для аналогичного количества сигналов |
Советы по выбору и предостережения при использовании TRICONEX 4507
- При выборе убедитесь, что количество каналов TRICONEX 4507 (16 DI) соответствует количеству сенсоров безопасности: для больших систем используйте несколько модулей, подключенных к одному контроллеру.
- Перед монтажом ознакомьтесь с руководством TRICONEX 4507: подключайте сенсоры через экранированные кабели с двойной изоляцией, чтобы избежать искажений сигналов в условиях сильных электромагнитных помех (например, у электродвигателей).
- Регулярно проверяйте состояние каналов TRICONEX 4507 (раз в 3 месяца): используйте функцию самодиагностики контроллера, чтобы выявить неисправные входы, и заменяйте модуль при обнаружении критических дефектов (чтобы сохранить соответствие SIL 3).
- Не эксплуатируйте TRICONEX 4507 в средах с влажностью выше 95% или в присутствии коррозионных газов без дополнительной герметизации — это может привести к повреждению контактов и потере надежности.
