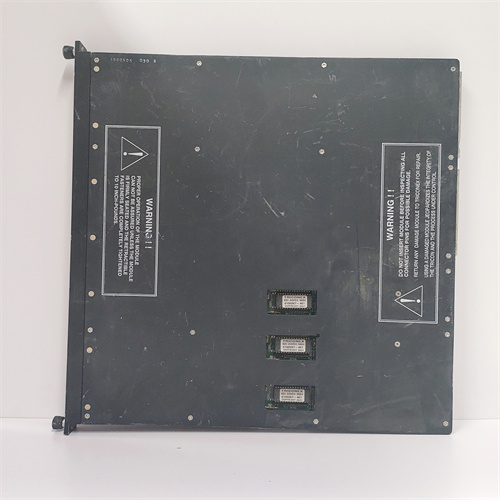

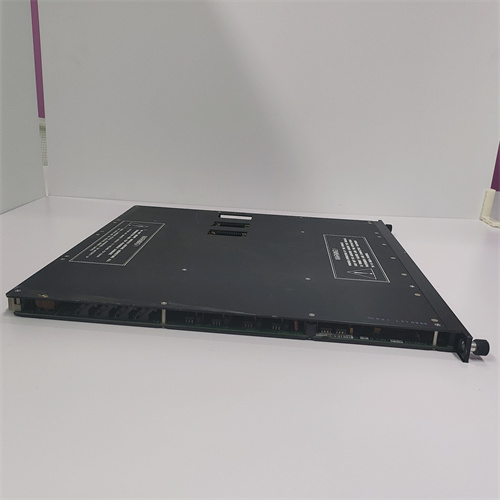

TRICONEX 5101S2

Описание

Общая характеристика продукта TRICONEX 5101S2

Технические параметры TRICONEX 5101S2

• Основные параметры архитектуры и безопасности:
  • Тип устройства: Контроллерный модуль для систем безопасности (SIS) серии Triconex 5000;
  • Архитектура: Триплексная (2oo3 — 2 из 3) — три независимые обработочные цепи с синхронизацией и сравнением данных, автоматическим выявлением сбоев;
  • Сертификация безопасности: IEC 61508 SIL 3, IEC 61511 SIL 3 (химическая промышленность), IEC 62061 SIL 3 (машинная безопасность) — соответствие самым строгим международным стандартам;
  • Время отклика на аварийный сигнал: <100 мс — мгновенная реакция для минимизации повреждений при аварии.
• Параметры производительности и памяти:
  • Процессор: Три независимых 32-битных микропроцессора (по одному на каждую цепь) с тактовой частотой 200 МГц;
  • Память:
    • Программная память: 16 МБ Flash-память (для хранения программы и конфигурации) — неvolatile, защищена от потери данных при отключении питания;
    • Данные память: 8 МБ RAM (для хранения переменных и статусов) с проверкой четности (ECC) — защита от ошибок памяти;
  • Поддерживаемые языки программирования: Function Block Diagram (FBD), Ladder Logic (LD), Structured Text (ST) — соответствие стандарту IEC 61131-3, оптимизированные для защитных функций.
• Параметры интерфейсов и коммуникации:
  • Интерфейсы к модулям I/O: Шина Triconex Backplane (стандартная шкафная шина) — поддержка подключения до 32 модулей I/O TRICONEX (дискретных, аналоговых, специализированных);
  • Коммуникационные интерфейсы:
    • Ethernet (2 порта, 10/100 Mbit/s): Поддерживает Modbus TCP, Triconex Tricon Communications Protocol (TCP) — для связи с SCADA и системой конфигурации TRICONEX TriStation 1131;
    • RS-485 (1 порт): Поддерживает Modbus RTU — для локальной связи с защитными реле и индикаторами состояния;
  • Синхронизация: Встроенная синхронизация триплексных цепей (частота 1 кГц) — гарантирует совпадение данных между компонентами.
• Параметры надежности и эксплуатации:
  • Степень защиты (IP): IP20 — для монтажа в закрытые шкафы управления SIS;
  • Температурный диапазон работы: -40 °C до +70 °C — устойчивость в экстремальных условиях (северные площадки, жаркие производственные цехы);
  • Влажность: 5%–95% (без конденсации);
  • Устойчивость к вибрациям: До 5 Гц (амплитуда 1.5 мм), до 2000 Гц (ускорение 50 м/с²);
  • Питание: DC 24 В ±10% (потребляемая мощность ≤25 Вт) — питание от шкафного блока питания TRICONEX с дублированием;
  • Сертификации дополнительно: ATEX Zone 2, IECEx Zone 2, UL 508S — соответствие требованиям опасных зон.

Преимущества и особенности TRICONEX 5101S2

1. Триплексная архитектура 2oo3 и SIL 3: Архитектура 2oo3 делает TRICONEX 5101S2 идеальным для нефтегазовых платформ — даже при сбое одного из трех микропроцессоров модуль продолжает работать, обрабатывая сигналы от датчиков утечки газа (через TRICONEX 3701E) и отправляя команды на аварийную остановку компрессоров. SIL 3 гарантирует, что вероятность нереакции на аварию соответствует требованиям критических процессов.
2. Высокая совместимость с модулями TRICONEX и устаревшими системами: Универсальность шины Backplane и совместимость с TRICONEX 3701E/другими модулями I/O упрощает модерзацию — в атомной электростанции TRICONEX 5101S2 заменяет устаревший модуль TRICONEX 5101, подключаясь к существующим модулям I/O и контроллером SIS, без необходимости перепрограммирования защитных сценариев.
3. Мгновенное время отклика и детальная диагностика: Время отклика <100 мс критично для химических реакторных комплексов — при превышении температуры реактора >400 °C TRICONEX 5101S2 обрабатывает сигнал от датчика (AI) за 80 мс, блокирует подачу реагентов и отправляет детальную информацию о сбое (номер цепи, тип ошибки) в SCADA, что позволяет инженерам быстро устранить причину.
4. Защита данных и устойчивость в экстремальных условиях: Flash-память с защитой от потери данных и температурный диапазон -40 °C до +70 °C делают TRICONEX 5101S2 подходящим для северных нефтегазовых площадок — даже при зимних температурах -35 °C модуль стабильно работает, не требуя дополнительного обогрева шкафа, и сохраняет конфигурацию при кратковременном отключении питания.

Примеры применения TRICONEX 5101S2 в различных отраслях

• Нефтегаз (нефтеперерабатывающий завод): В заводе TRICONEX 5101S2 интегрирован в SIS и управляет защитой реактора крейкинга. Модуль подключен к 12 модулям TRICONEX 3701E (дискретные входы для датчиков давления, температуры) и 8 модулям выхода — при превышении давления >25 МПа или температуры >550 °C TRICONEX 5101S2 отправляет команду на закрытие шлюзовых клапанов и остановку подачи сырья за 90 мс, предотвращая взрыв реактора.
• Атомная энергетика (вспомогательная система охлаждения АЭС): В АЭС TRICONEX 5101S2 контролирует систему подачи воды в охладительные трубопроводы реактора. Модуль работает в триплексной конфигурации и обрабатывает сигналы от 16 датчиков уровня воды (аналоговые входы) — при падении уровня <15% TRICONEX 5101S2 запускает резервные насосы и отправляет аварийный сигнал в центральный контроллер АЭС, поддерживая безопасный режим работы реактора.
• Химическая промышленность (завод по производству метанола): В заводе TRICONEX 5101S2 реализует функцию блокировки подачи газа в реактор при утечке кислорода. Модуль принимает сигналы от датчиков концентрации кислорода (4–20 мА, через аналоговый модуль TRICONEX) — при концентрации >5% TRICONEX 5101S2 блокирует электромагнитные клапаны и останавливает компрессоры, предотвращая образование взрывоопасной смеси.
• Газовая энергетика (компрессорная станция для транспортировки газа): В станции TRICONEX 5101S2 защищает компрессоры от перегрева подшипников. Модуль обрабатывает сигналы от 8 датчиков температуры подшипников (Pt100, через TRICONEX модуль AI) — при температуре >120 °C TRICONEX 5101S2 снижает скорость компрессора за 70 мс, а при >150 °C останавливает его полностью, защищая от разрушения.

Сравнение TRICONEX 5101S2 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании TRICONEX 5101S2

Рекомендации по выбору

1. Критические объекты с требованиями SIL 3 и отказоустойчивости 2oo3: Выбирайте TRICONEX 5101S2 для нефтегазовых платформ, АЭС или химических реакторных центров — его триплексная архитектура гарантирует высшую степень надежности, чем дуплексные модули, при сбое компонентов.
2. Модернизация систем TRICONEX 5000: Если уже используется система Triconex 5000 (с модулями TRICONEX 3701E, TRICONEX 3805E), — TRICONEX 5101S2 является идеальным заменителем устаревших контроллерных модулей, так как он полностью совместим с шиной Backplane и не требует перепрограммирования SIS.
3. Объекты с экстремальными условиями: Для северных площадок или жарких цехов (температура -40 °C до +70 °C) — TRICONEX 5101S2 с широким температурным диапазоном — предпочтительнее, чем модули с более узкими параметрами (например, 0 °C до +60 °C).

Меры предостережения

1. Проверка триплексной синхронизации: Перед запуском убедитесь, что все три цепи TRICONEX 5101S2 синхронизированы через ПО TriStation 1131 — несинхронизация может привести к расхождению данных и ложным срабатываниям защитных функций.
2. Регулярное тестирование сбоев: Раз в квартал выполняйте тест “имитации сбоя” одной из триплексных цепей — отключите одну цепь и проверьте, что TRICONEX 5101S2 продолжает работать в режиме 2oo2, неInterrupting защитные функции, и отправляет сигнал о сбое в SCADA.
3. Защита от электромагнитных помех: Монтируйте шкаф с TRICONEX 5101S2 на расстоянии >5 м от высоковольтных силовых линий и приводов — сильные помехи могут искажать сигналы в триплексных цепях, что приведет к ошибкам сравнения данных.
4. Резервное копирование конфигурации: Раз в неделю копируйте программу и конфигурацию TRICONEX 5101S2 на два независимых носителя (включая внешний диск) — при сбое Flash-памяти это позволит восстановить настройки за 30 минут, вместо повторного проектирования SIS.
