Описание
Описание продукта

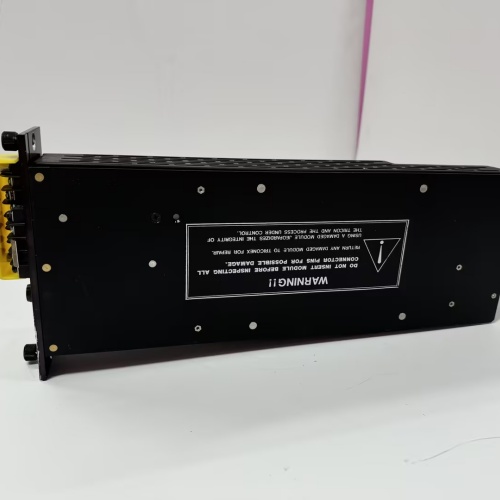

TRICONEX 5211S2 — это модуль цифрового ввода системы безопасности Triconex, предназначенный для обработки дискретных сигналов (состояние клапанов, датчиков presenza, кнопок аварийного останова) в критически важных промышленных процессах: нефтегазовой отрасли, химической промышленности, энергетике и атомной отрасли. Модуль TRICONEX 5211S2 интегрируется в системы Triconex Trident и TS3000, использует архитектуру триплетной модульной резервации (TMR) и соответствует стандартам SIL 3 (IEC 61508), гарантируя максимальную надежность и отказоустойчивость. TRICONEX 5211S2 поддерживает широкий диапазон входных напряжений, имеет встроенные функции диагностики сигналов и самодиагностики, что позволяет операторам своевременно обнаруживать обрывы или короткие замыкания в цепях датчиков. Кроме того, TRICONEX 5211S2 устойчив к экстремальным температурам, вибрации и электромагнитным помехам, поддерживает горячую замену для минимизации простоев и полностью совместим с другими модулями Triconex.
Технические параметры
- Производитель: Schneider Electric (Triconex)
- Модель: 5211S2
- Тип: Цифровой вводной модуль Triconex (SIL 3)
- Спецификации ввода:
- Количество каналов: 16 независимых дискретных каналов (дифференциальное подключение)
- Поддерживаемые сигналы: DC (24 V, 48 V, 125 V) — положительный/отрицательный полярность
- Порог срабатывания: 18 V (для 24 V каналов), 36 V (для 48 V каналов), 90 V (для 125 V каналов)
- Время реакции: ≤ 1 мс per channel
- Изоляция каналов: 2500 V AC (между каналами, каналами и шасси)
- Электрические характеристики:
- Питание: 24 V DC (резервное питание поддерживается)
- Потребляемый ток: ≤ 150 мА
- Подпитка датчиков: Не требуется (пассивный ввод)
- Режимы работы:
- Температурный диапазон: -40 °C до +70 °C
- Влажность: 5–95% (без конденсации)
- Вибрация: до 5 г (10–2000 Гц)
- Класс опасной зоны: ATEX Zone 2 (II 3G Ex nA IIC T4 Gc)
- Сертификаты: IEC 61508 (SIL 3), ATEX, UL, CSA, TÜV
- Размеры: 175 × 120 × 35 мм (стандартный формат модуля Triconex)
- Монтаж: Шасси Triconex Trident/TS3000, горячая замена поддерживается
Преимущества и особенности
- Архитектура TMR и SIL 3: TRICONEX 5211S2 обеспечивает непрерывную обработку сигналов даже при сбое одного из каналов резервации, что критично для систем аварийного останова (ESD) и контроля безопасности.
- Многоканальность: 16 дискретных каналов в одном модуле позволяют TRICONEX 5211S2 сократить количество используемых модулей и экономить пространство в шасси Triconex.
- Диагностика сигналов: Модуль TRICONEX 5211S2 автоматически обнаруживает обрывы, короткие замыкания и неправильную полярность сигналов, предупреждая операторов о неисправностях в цепях датчиков.
- Устойчивость к помехам: Высокая степень электромагнитной защиты делает TRICONEX 5211S2 подходящим для эксплуатации в тяжелых промышленных средах (например, на металлургических предприятиях или платформах в открытом море).
- Горячая замена: Возможность замены модуля без остановки системы Triconex минимизирует простои производства и снижает финансовые потери.
Области применения и кейсы
- Нефтегазовая промышленность: Контроль состояния клапанов на газопроводных станциях. Кейс: TRICONEX 5211S2 был установлен на газоперерабатывающем комплексе в Персидском заливе для мониторинга 16 клапанов аварийного останова — модуль своевременно обнаружил обрыв сигнала от одного клапана и активировал алерт, позволяя операторам устранить неисправность до аварии.
- Химическая промышленность: Мониторинг датчиков presenza реакторов. Кейс: Европейский химический завод использовал TRICONEX 5211S2 для контроля закрытия люков реакторов с опасными веществами — модуль гарантировал надежную передачу сигналов о состоянии люков, предотвращая выброс вредных веществ при неправильном закрытии.
- Энергетика: Контроль кнопок аварийного останова турбин. Кейс: ТЭЦ в России интегрировала TRICONEX 5211S2 в систему безопасности паровых турбин — модуль обработал сигнал от кнопки аварийного останова за 1 мс, обеспечив мгновенный останов оборудования и предотвращая разрушение турбины.
Сравнение с конкурентами
| Параметр | TRICONEX 5211S2 | Конкурент 1 (HIMA F3214) | Конкурент 2 (Honeywell FSC DI) |
|---|---|---|---|
| Количество каналов | 16 | 16 | 8 |
| Поддерживаемые напряжения | 24/48/125 V DC | 24/48 V DC | 24 V DC |
| Время реакции | ≤ 1 мс | ≤ 2 мс | ≤ 1 мс |
| SIL-класс | SIL 3 | SIL 3 | SIL 3 |
| Горячая замена | Да | Да | Да |
Рекомендации по выбору и предостережения
- Выбор: TRICONEX 5211S2 рекомендуется для пользователей систем Triconex Trident/TS3000, нуждающихся в надежном цифровом вводе для контроля дискретных сигналов в критически важных процессах — особенно в нефтегазовой, химической и энергетической отраслях.
- Предостережения:
- При подключении датчиков к TRICONEX 5211S2 убедитесь в соответствии напряжения сигнала с конфигурацией канала (24/48/125 V DC), чтобы избежать повреждения модуля.
- Используйте экранированные кабели для подключения сигналов к TRICONEX 5211S2 в условиях высокой электромагнитной помехы (например, рядом с мощными двигателями).
- Для систем TMR установите три модуля TRICONEX 5211S2 (по одному на каждый канал резервации) для обеспечения отказоустойчивости.
- Регулярно проверяйте состояние изоляции каналов TRICONEX 5211S2 с помощью специализированного оборудования, чтобы предотвратить короткие замыкания.
