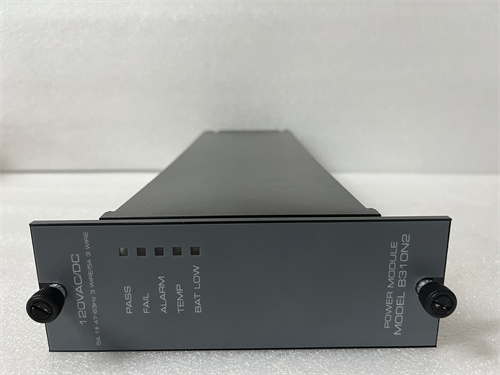

Введение: продукт TRICONEX 8310
Основным объектом рассмотрения является безопасный контроллер (Safety PLC) для систем SIS (Safety Instrumented System) TRICONEX 8310 (ссылка на продукт: [вставьте ссылку здесь]), разработанный брендом Triconex (часть Schneider Electric) — лидером в решениях для критической безопасности в высокорисковых отраслях. Этот контроллер относится к серии Triconex Tricon CX, предназначенный для выполнения логики безопасности, мониторинга аварийных сигналов и выдачи команд на остановку оборудования в условиях, где допускается минимальная вероятность отказа.
Описание продукта TRICONEX 8310
Продукт TRICONEX 8310 представляет собой триплексный безопасный контроллер с архитектурой “2 из 3” (2oo3), специально разработанный для максимальной отказоустойчивости и соответствия самым высоким стандартам безопасности. Контроллер TRICONEX 8310 обрабатывает сигналы от модулей I/O (например, цифровые входы для аварийных кнопок, аналоговые входы для датчиков давления), выполняет предопределенную логику безопасности (например, аварийное отключение насосов при утечке газа) и коммуницирует с операторными панелями/SCADA через стандартные промышленные интерфейсы.
Благодаря сертификации по SIL 3 (IEC 61508), устойчивости к экстремальным условиям и поддержке горячей замены TRICONEX 8310 широко используется в нефтегазовых добывающих платформах, химических заводах с ядовитыми веществами, атомных электростанциях и системах защиты крупных турбин. Особенно важно отметить, что TRICONEX 8310 поддерживает параллельную работу с контроллерами процессов (DCS), что позволяет интегрировать логику безопасности в общую систему автоматизации без конфликтов.
Каждая из трех независимых процессорных цепей TRICONEX 8310 работает синхронно, а результат считается допустимым только при согласии двух из трех — это исключает ошибки от одиночных сбоев компонентов и гарантирует высокую надежность даже в сложных промышленных средах.
Технические параметры TRICONEX 8310
- Тип устройства: Триплексный безопасный контроллер (Safety PLC);
- Архитектура: “2 из 3” (2oo3) — три независимые цепи с голосованием, синхронная работа;
- Процессорная мощность: Три 32-битных микропроцессора (частота 500 МГц) — для параллельной обработки логики безопасности и коммуникации;
- Память:
- Оперативная (RAM): 1 ГБ на цепь (для выполнения программы и буферизации данных);
- Постоянная (Flash): 4 ГБ (для хранения программы, конфигурации и логов событий);
- Коммуникационные интерфейсы:
- Ethernet: 2 порта (10/100/1000 Base-T) — поддерживают TCP/IP, Modbus TCP, OPC UA (для связи с SCADA/операторными панелями);
- RS-485: 1 порт — поддерживает Modbus RTU (для связи с локальными модулями I/O);
- Совместимость с модулями I/O: Поддерживает все модули Triconex I/O (DI3301 — цифровые входы, DO3301 — цифровые выходы, AI3301 — аналоговые входы) через внутреннюю шину Tricon;
- Операционные условия:
- Температура: От -40 °C до +70 °C (работа в суровых промышленных условиях);
- Влажность: До 95% (без конденсации);
- Вибрация: До 5 Гц (амплитуда 0.1 мм) — устойчив к механическим нагрузкам;
- Электромагнитная совместимость: EN 61000-6-2/3 (устойчивость к помехам);
- Питание: 5 В DC (от шасси Tricon CX, дублированное питание для отказоустойчивости);
- Класс защиты: IP20 (для монтажа в закрытые шкафы управления);
- Сертификации: SIL 3 (IEC 61508), ATEX, IECEx (для опасных зон 1/21), ISO 9001;
- Функции обслуживания: Горячая замена (Hot Swap), индикаторы статуса (LED “Норма”/”Ошибка” для каждой цепи), логирование событий (включая аварийные сигналы и диагностику).
Преимущества и особенности TRICONEX 8310
- Максимальная отказоустойчивость SIL 3: Триплексная архитектура и сертификация SIL 3 обеспечивают низкую вероятность неопределенного отказа (PFDavg ≤ 10⁻⁹), что соответствует самым строгим требованиям безопасности — критично для систем, отвечающих за защиту людей и окружающей среды (например, системы экстингuishesion на нефтегазовых платформах).
- Горячая замена без остановки: Возможность заменить TRICONEX 8310 без отключения системы SIS позволяет устранить неисправности в режиме реального времени — например, при выходе одной процессорной цепи из строя инженер может заменить контроллер за 10–15 минут, не останавливая критическое оборудование (реактор, компрессор).
- Устойчивость в экстремальных условиях: Работа в диапазоне температур -40 °C до +70 °C и устойчивость к электромагнитным помехам/вибрациям делают TRICONEX 8310 подходящим для размещения в сложных средах — например, холодные химические заводы, зоны с сильными вибрациями (близко к турбинам) или опасные зоны с возможностью контакта с газовыми смесями.
- Простота конфигурации и логирования: Совместимость с программным обеспечением TriStation 1131 (графический редактор для логики безопасности) упрощает разработку и настройку системы. Также TRICONEX 8310 автоматически логирует все события (аварийные сигналы, ошибки модулей) в Flash-память — это помогает в расследовании инцидентов и соблюдении требований регламентации (например, OSHA, EPA).
Примеры применения TRICONEX 8310
- Нефтегазовая отрасль: На морской добывающей платформе (зона 1) — TRICONEX 8310 управляет системой защиты компрессора. Он получает сигналы от модуля DI3301 (датчики утечки метана, аварийные кнопки) и, при обнаружении опасной ситуации, отправляет команду на модуль DO3301 для закрытия шлюзового клапана и активации системы экстингuishesion. Триплексная архитектура гарантирует, что команда будет выполнена даже при сборе одной процессорной цепи.
- Химическая промышленность: В заводе по производству ядовитых химикатов — контроллер TRICONEX 8310 контролирует температуру в реакторе. Он обрабатывает данные от модуля AI3301 (аналоговый датчик температуры) и, при превышении допустимого уровня (+150 °C), автоматически останавливает подачу реагентов и включает систему охлаждения. Логи событий помогают операторам отслеживать историю температуры и подтвердить соответствие стандартам GMP.
- Атомная энергетика: В системе защиты реактора ядерной электростанции — TRICONEX 8310 обрабатывает сигналы от датчиков уровня воды и радиации. При обнаружении критических отклонений (низкий уровень воды, высокая радиация) контроллер отправляет команду на аварийное закрытие управляющих стержней, предотвращая перегрев реактора. Сертификация SIL 3 подтверждает надежность системы в соответствии с требованиями международных стандартов ядерной безопасности.
Сравнение с конкурентами
| Параметр | TRICONEX 8310 | Конкурентный контроллер (например, Emerson DeltaV SIS 1756-SIS) |
|---|---|---|
| Архитектура | Триплексная (2oo3) | Дуплексная (1oo2) |
| Сертификация SIL | SIL 3 | SIL 2 |
| Процессорная мощность | 3×500 МГц | 2×300 МГц |
| Горячая замена | Поддерживается | Не поддерживается |
| Логирование событий | Автоматическое (4 ГБ Flash) | Требует внешнего сервера |
Модуль TRICONEX 8310 превосходит конкурента по отказоустойчивости (триплексная архитектура), классу сертификации SIL 3, производительности и удобству обслуживания — что делает его стандартом для критических систем SIS в высокорисковых отраслях.
Советы по выбору и предостережения
- Проверка соответствия SIL системы: Убедитесь, что TRICONEX 8310 соответствует требуемому классу SIL вашей системы — он оптимизирован для SIL 3, но также может использоваться в SIL 1–2 с сохранением резервной надежности. При этом обязательно подберите совместимые модули I/O (например, DI3301), также сертифицированные по SIL 3.
- Тестирование голосования: Раз в 3 месяца проведите тест триплексной архитектуры — через TriStation 1131 инициируйте искусственный сбой одной процессорной цепи TRICONEX 8310 и убедитесь, что система продолжает работать на двух оставшихся цепях (индикаторы LED должны подтвердить исправность голосования).
- Обновление прошивки и ПО: Регулярно обновляйте прошивку TRICONEX 8310 и версию TriStation 1131 через официальный портал Schneider Electric (ссылка на продукт: [вставьте ссылку здесь]) — обновления исправляют уязвимости безопасности, добавляют поддержку новых протоколов и улучшают стабильность работы.
