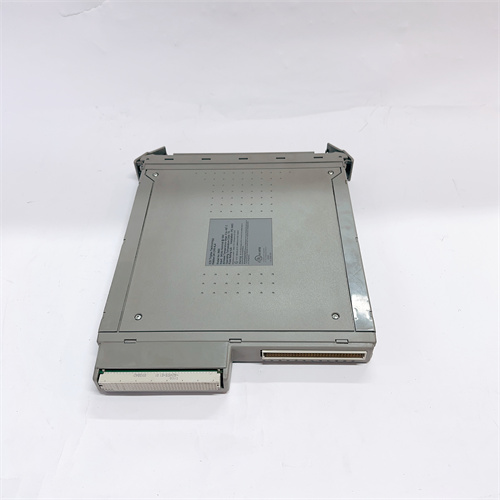

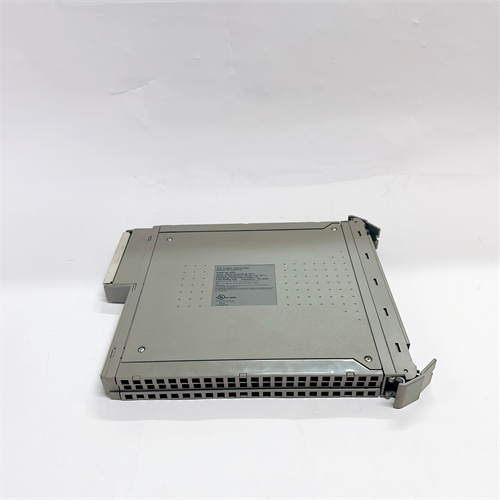

TRICONEX 8609-396-7113755

Технические параметры TRICONEX 8609-396-7113755

TRICONEX 8609-396-7113755 имеет технические характеристики, оптимизированные для безопасности и отказоустойчивости:

Параметры цифровых входов:
- Количество каналов: 16 независимых триплексных каналов (каждой канал работает в три экземплярах для проверки согласованности данных);
- Тип сигнала: DC-сигналы (нормально разомкнутые/замкнутые контакты, поддерживаются “нормально безопасные” конфигурации);
- Диапазон напряжения питания каналов: 24 В DC ±20% (стандартное индустриальное напряжение для систем безопасности);
- Ток потребления на канал: ≤ 4 мА (при 24 В DC) — низкое энергопотребление, не перегружает сенсоры;
- Время отклика: ≤ 1 мс (для считывания сигнала и передачи в контроллер Tricon) — быстрая реакция на аварийные сигналы.
Защита и безопасность:
- Архитектура: Триплексная (3-массивная) — каждый канал имеет три независимые цепи для проверки данных и предотвращения одиночных отказов;
- Электрическая изоляция: Между каналами — ≥ 2,5 кВ AC (1 минута), между каналами и шасси — ≥ 3 кВ AC (1 минута);
- Устойчивость к электромагнитным помехам (EMC): Класс EN 61000-6-4 (иммунитет) и EN 61000-6-2 (эмиссия);
- Защитные функции:
  - Детекция неисправностей каналов (обрыв кабеля, короткое замыкание, деградация контактов, несогласованность данных между триплексными цепями);
  - Фильтрация помех: Встроенный цифровой фильтр с настройкой диапазона 0,1–100 мс — подавление импульсных помех от промышленного оборудования;
  - Защита от перепадов напряжения (до 75 В DC на входах);
- SIL-классификация: SIL 3 (IEC 61508, IEC 61511) — для систем с критическими требованиями к безопасности;
- Время между отказами (MTBF): ≥ 12 000 000 часов (при номинальных условиях, согласно данным TRICONEX).
Интеграция и конфигурация:
- Интерфейс с контроллером Tricon: Встроенная шина TRICONEX Tricon Backplane (скорость передачи данных 100 Мбит/с);
- Совместимое ПО: TRICONEX TriStation 1131 — для конфигурации каналов, настройки фильтров, отладки и мониторинга состояния;
- Поддерживаемые функции: Настраиваемая задержка на включение/отключение (0–1000 мс), онлайн-диагностика в реальном времени, автоматическая проверка согласованности триплексных данных.
Механические и эксплуатационные параметры:
- Габариты: 160 × 100 × 35 мм (ширина × высота × глубина);
- Вес: 约 450 г;
- Тип монтажа: Врезной в шасси TRICONEX Tricon (стандартный слот);
- Температурный диапазон:
  - Рабочий диапазон: -40 °C до +70 °C — адаптирован к экстремальным условиям;
  - Диапазон хранения: -40 °C до +85 °C.

Категория: Модули (Modules) Бренд: TRICONEX

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Общая информация о продукте TRICONEX 8609-396-7113755

Первым делом необходимо отметить, что TRICONEX 8609-396-7113755 — это оригинальный модуль цифровых входов (DI) для систем безопасности TRICONEX Tricon (триплексные контроллеры), предназначенный для точного считывания дискретных сигналов от сенсоров безопасности (датчики аварийного останова, датчики положения клапанов, система огнетушения) в критических промышленных процессах. Данный компонент критически важен для отраслей с высокими требованиями к безопасности (нефтегаз, химическая промышленность, атомная энергетика), так как он соответствует стандарту SIL 3 (IEC 61508), обеспечивает триплексную архитектуру и интеграцию с контроллерами Tricon, предотвращая аварии и повреждение оборудования.

TRICONEX 8609-396-7113755 широко интегрируется в системы TRICONEX Tricon, работая в паре с контроллерами TRICONEX 3604E и модулями цифровых выходов TRICONEX 8610-396. Детальное описание, техническая документация и условия поставки TRICONEX 8609-396-7113755 доступны на официальной странице продукта: [ссылка на TRICONEX 8609-396-7113755] (в дальнейшем замените эту надпись на фактическую ссылку). Благодаря сертификации по стандартам безопасности и адаптации к суровым условиям, TRICONEX 8609-396-7113755 соответствует нормам EN 61000-6-4, IEC 61131-2 и становится предпочтительным выбором для модернизации старых модулей DI Tricon или комплектации новых систем безопасности.

Технические параметры TRICONEX 8609-396-7113755

TRICONEX 8609-396-7113755 имеет технические характеристики, оптимизированные для безопасности и отказоустойчивости:

Параметры цифровых входов:
- Количество каналов: 16 независимых триплексных каналов (каждой канал работает в три экземплярах для проверки согласованности данных);
- Тип сигнала: DC-сигналы (нормально разомкнутые/замкнутые контакты, поддерживаются “нормально безопасные” конфигурации);
- Диапазон напряжения питания каналов: 24 В DC ±20% (стандартное индустриальное напряжение для систем безопасности);
- Ток потребления на канал: ≤ 4 мА (при 24 В DC) — низкое энергопотребление, не перегружает сенсоры;
- Время отклика: ≤ 1 мс (для считывания сигнала и передачи в контроллер Tricon) — быстрая реакция на аварийные сигналы.
Защита и безопасность:
- Архитектура: Триплексная (3-массивная) — каждый канал имеет три независимые цепи для проверки данных и предотвращения одиночных отказов;
- Электрическая изоляция: Между каналами — ≥ 2,5 кВ AC (1 минута), между каналами и шасси — ≥ 3 кВ AC (1 минута);
- Устойчивость к электромагнитным помехам (EMC): Класс EN 61000-6-4 (иммунитет) и EN 61000-6-2 (эмиссия);
- Защитные функции:
  - Детекция неисправностей каналов (обрыв кабеля, короткое замыкание, деградация контактов, несогласованность данных между триплексными цепями);
  - Фильтрация помех: Встроенный цифровой фильтр с настройкой диапазона 0,1–100 мс — подавление импульсных помех от промышленного оборудования;
  - Защита от перепадов напряжения (до 75 В DC на входах);
- SIL-классификация: SIL 3 (IEC 61508, IEC 61511) — для систем с критическими требованиями к безопасности;
- Время между отказами (MTBF): ≥ 12 000 000 часов (при номинальных условиях, согласно данным TRICONEX).
Интеграция и конфигурация:
- Интерфейс с контроллером Tricon: Встроенная шина TRICONEX Tricon Backplane (скорость передачи данных 100 Мбит/с);
- Совместимое ПО: TRICONEX TriStation 1131 — для конфигурации каналов, настройки фильтров, отладки и мониторинга состояния;
- Поддерживаемые функции: Настраиваемая задержка на включение/отключение (0–1000 мс), онлайн-диагностика в реальном времени, автоматическая проверка согласованности триплексных данных.
Механические и эксплуатационные параметры:
- Габариты: 160 × 100 × 35 мм (ширина × высота × глубина);
- Вес: 约 450 г;
- Тип монтажа: Врезной в шасси TRICONEX Tricon (стандартный слот);
- Температурный диапазон:
  - Рабочий диапазон: -40 °C до +70 °C — адаптирован к экстремальным условиям;
  - Диапазон хранения: -40 °C до +85 °C.

Преимущества и особенности TRICONEX 8609-396-7113755

TRICONEX 8609-396-7113755 сочетает в себе уникальные преимущества, которые отличают его от аналогичных модулей DI:

Триплексная архитектура и SIL 3: Каждый канал работает в три независимые цепи, что гарантирует обнаружение одиночных отказов и соответствие SIL 3. В атомной электростанции TRICONEX 8609-396-7113755 считывает сигналы от датчиков уровня воды в системе охлаждения — если одна цепь выходит из строя, остальные две продолжают передавать данные, контроллер не запускает ложное аварийное отключение.
Быстрое время отклика и надежная фильтрация помех: Время отклика ≤ 1 мс позволяет TRICONEX 8609-396-7113755 мгновенно реагировать на аварийные сигналы. В нефтегазовой установке при обнаружении утечки газа датчик отправляет сигнал, модуль считывает его за 0,8 мс и передает в контроллер TRICONEX 3604E, который запускает аварийное закрытие клапанов, предотвращая распространение газа.
Полная интеграция с системами TRICONEX Tricon: TRICONEX 8609-396-7113755 автоматически синхронизируется с контроллером Tricon и загружает триплексные конфигурации через TriStation 1131. Инженеры могут быстро настроить “нормально безопасные” режимы для каждого канала (например, “при обрыве кабеля — сигнал аварии”) и запустить автоматическую проверку согласованности данных, без необходимости внешнего оборудования.
Устойчивость к экстремальным условиям: Работоспособность в диапазоне -40/+70 °C и защита EMC класса EN 61000-6-4 делают TRICONEX 8609-396-7113755 подходящим для холодных северных полей (температура -35 °C) или жарких химических цехов (температура +65 °C) — модуль продолжает стабильно считывать сигналы, не теряя точности.
Расширенная диагностика и предупреждение неисправностей: Модуль непрерывно проверяет согласованность данных между триплексными цепями и передаёт информацию о деградации контактов или обрыве кабеля в HMI. При снижении качества сигнала TRICONEX 8609-396-7113755 отправляет предупреждение, операторы успевают заменить сенсор или кабель до полного выхода из строя, минимизируя риск аварии.

Примеры применения TRICONEX 8609-396-7113755

TRICONEX 8609-396-7113755 находит широкое применение в системах TRICONEX Tricon:

Нефтегазовая установка (завод по переработке газа): В заводе TRICONEX 8609-396-7113755 считывает сигналы от 12 кнопок аварийного останова и 4 датчиков уровня газа. При нажатии кнопки аварийного останова модуль передаёт сигнал в контроллер TRICONEX 3604E за 0,9 мс, который останавливает компрессоры и закрывает шлюзовые клапаны, предотвращая утечку газа.
Химическая промышленность (производство опасных химикатов): В заводе TRICONEX 8609-396-7113755 используется в системе безопасности реактора — модуль считывает сигналы от 8 датчиков температуры и 8 датчиков давления. При превышении температуры > 200 °C или давления > 20 МПа модуль передаёт сигнал аварии, контроллер запускает систему огнетушения и закрывает входные клапаны реагентов.
Атомная электростанция (реактор ВВЭР): В АЭС TRICONEX 8609-396-7113755 считывает сигналы от 16 датчиков положения аварийных стержней и 4 датчиков уровня воды в активной зоне. Триплексная архитектура гарантирует, что даже при отказе одной цепи система продолжает работать, контроллер своевременно регулирует стержни, поддерживая безопасный режим реактора.

Сравнение с конкурентами

TRICONEX 8609-396-7113755 выгодно отличается от аналогичных модулей DI для систем безопасности от ведущих конкурентов (Siemens, ABB):

Параметр сравнения	TRICONEX 8609-396-7113755	Аналог Siemens (Siemens 7SA82)	Аналог ABB (ABB Relion 670)
Архитектура	Триплексная (3-массивная)	Дуплексная (2-массивная)	Дуплексная (2-массивная)
SIL сертификация	SIL 3	SIL 2	SIL 3
Количество каналов	16 (триплексные)	12 (дуплексные)	16 (дуплексные)
Время отклика	≤ 1 мс	≤ 2 мс	≤ 1,5 мс
Температурный диапазон	-40 °C до +70 °C	-30 °C до +60 °C	-40 °C до +70 °C
Совместимость	TRICONEX Tricon	Siemens Siprotec	ABB Relion

Этот сравнение подтверждает, что TRICONEX 8609-396-7113755 предлагает триплексную архитектуру (выше отказоустойчивость) и быстрее время отклика — он превосходит конкурентов по безопасности для критических процессов и интеграции с системами TRICONEX Tricon, что делает его предпочтительным выбором для пользователей TRICONEX.

Рекомендации по выбору и предостережения

Предостережения

Не используйте с несовместимыми системами: TRICONEX 8609-396-7113755 разработан исключительно для TRICONEX Tricon — использование с системами Siemens Siprotec или ABB Relion приведет к несовместимости и невозможности проверки триплексных данных.
Настройте фильтры под тип сенсора: Для динамических сенсоров (кнопки аварийного останова) используйте фильтр ≤ 10 мс — слишком длинная задержка (> 50 мс) может запоздать с передачей аварийного сигнала; для статических сенсоров (датчики положения клапанов) используйте фильтр 100 мс, чтобы избежать ложных срабатываний.
Осуществляйте монтаж при отключенном питании: При установке или замене TRICONEX 8609-396-7113755 полностью отключите питание шасси Tricon — это предотвращает электроудар и повреждение триплексных цепей модуля.
Регулярно проверяйте согласованность данных: Каждый месяц запускайте автоматическую проверку согласованности через TriStation 1131 — несогласованность данных между триплексными цепями может свидетельствовать о деградации компонентов, что требует немедленного обслуживания.

8609-396-7113755
