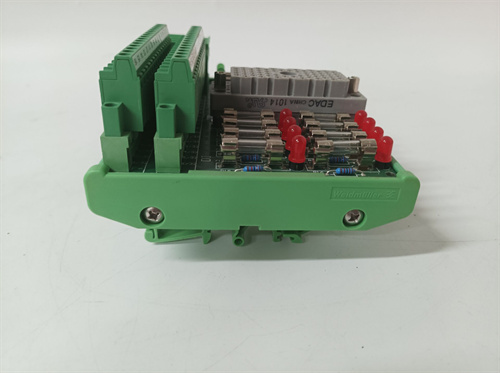

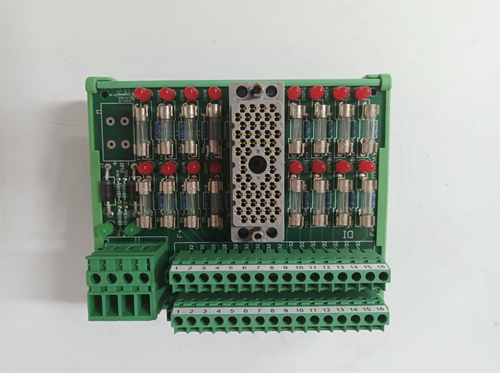

TRICONEX 9561-810

Технические параметры TRICONEX 9561-810

TRICONEX 9561-810 имеет технические характеристики, оптимизированные для отказоустойчивости и безопасности:

Архитектура и производительность:
- Тип архитектуры: Триплексная (3-массивная) — три независимые вычислительные цепи, работающие параллельно для проверки согласованности данных;
- Процессор: Многоядерный промышленный процессор (частота 1,2 ГГц) — для обработки сложных алгоритмов безопасности в реальном времени;
- Оперативная память (RAM): 4 ГБ DDR4 (резервированная для каждого из триплексных массивов) — для буферизации данных и запуска программ;
- Постоянная память (SSD): 64 ГБ (для хранения операционной системы, конфигураций и логов событий);
- Время цикла обработки: ≤ 5 мс (при работе с 64 модулями I/O) — гарантирует быструю реакцию на аварийные сигналы.
Коммуникационные возможности:
- Встроенные интерфейсы:
  - 2 порта Gigabit Ethernet (10/100/1000 Мбит/с, RJ45) — для связи с HMI, SCADA и внешними системами;
  - 1 порт Serial (RS-232/485) — для локального обслуживания и подключения терминала;
  - 1 интерфейс для шасси Tricon CX (скорость передачи данных 1 Гбит/с) — для подключения модулей I/O;
- Поддерживаемые протоколы: Modbus TCP/RTU, OPC UA, TRICONEX Tricon Protocol — для интеграции с системами上位него уровня и модулями I/O;
- Максимальное количество подключенных модулей I/O: До 128 модулей (DI/DO, AI/AO) через шасси Tricon CX.
Безопасность и надежность:
- SIL-классификация: SIL 3 (IEC 61508, IEC 61511) — для систем с критическими требованиями к безопасности;
- Устойчивость к электромагнитным помехам (EMC): Класс EN 61000-6-4 (иммунитет) и EN 61000-6-2 (эмиссия);
- Защитные функции:
  - Автоматическая проверка согласованности данных между триплексными массивами;
  - Детекция неисправностей процессора, памяти и коммуникаций;
  - Резервное хранение конфигураций и логов событий (включая аварийные логи);
- Время между отказами (MTBF): ≥ 15 000 000 часов (при номинальных условиях, согласно данным TRICONEX);
- Степень защиты (IP-класс) для фронтальной панели: IP20 — защита от пальцев и крупных частиц пыли.
Механические и эксплуатационные параметры:
- Габариты: 260 × 170 × 80 мм (ширина × высота × глубина);
- Вес: 约 2,8 кг;
- Тип монтажа: Врезной в шасси TRICONEX Tricon CX (стандартный слот);
- Температурный диапазон:
  - Рабочий диапазон: -40 °C до +70 °C — адаптирован к экстремальным условиям;
  - Диапазон хранения: -40 °C до +85 °C;
- Требуемое питание: 24 В DC ±20% (потребляемый ток ≤ 2 А).

Категория: Модули (Modules) Бренд: TRICONEX

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Общая информация о продукте TRICONEX 9561-810

Первым делом необходимо отметить, что TRICONEX 9561-810 — это оригинальный контроллер системы безопасности (Safety PLC) для платформы TRICONEX Tricon CX, предназначенный для управления и мониторинга критических промышленных процессов с высокими требованиями к безопасности (нефтегаз, химическая промышленность, атомная энергетика). Данный компонент критически важен, так как он соответствует стандарту SIL 3 (IEC 61508), использует триплексную архитектуру (3-массивную) для предотвращения одиночных отказов и интегрируется с модулями I/O TRICONEX, предотвращая аварии и обеспечивая непрерывную безопасность производственных процессов.

TRICONEX 9561-810 широко интегрируется в системы безопасности TRICONEX Tricon CX, работая в паре с модулями цифровых входов TRICONEX 8609-396-7113755 и аналоговых выходов TRICONEX 8610-396. Детальное описание, техническая документация и условия поставки TRICONEX 9561-810 доступны на официальной странице продукта: [ссылка на TRICONEX 9561-810] (в дальнейшем замените эту надпись на фактическую ссылку). Благодаря сертификации по стандартам безопасности и адаптации к суровым условиям, TRICONEX 9561-810 соответствует нормам EN 61000-6-4, IEC 61131-3 и становится предпочтительным выбором для модернизации старых контроллеров Tricon или комплектации новых систем безопасности.

Технические параметры TRICONEX 9561-810

TRICONEX 9561-810 имеет технические характеристики, оптимизированные для отказоустойчивости и безопасности:

Архитектура и производительность:
- Тип архитектуры: Триплексная (3-массивная) — три независимые вычислительные цепи, работающие параллельно для проверки согласованности данных;
- Процессор: Многоядерный промышленный процессор (частота 1,2 ГГц) — для обработки сложных алгоритмов безопасности в реальном времени;
- Оперативная память (RAM): 4 ГБ DDR4 (резервированная для каждого из триплексных массивов) — для буферизации данных и запуска программ;
- Постоянная память (SSD): 64 ГБ (для хранения операционной системы, конфигураций и логов событий);
- Время цикла обработки: ≤ 5 мс (при работе с 64 модулями I/O) — гарантирует быструю реакцию на аварийные сигналы.
Коммуникационные возможности:
- Встроенные интерфейсы:
  - 2 порта Gigabit Ethernet (10/100/1000 Мбит/с, RJ45) — для связи с HMI, SCADA и внешними системами;
  - 1 порт Serial (RS-232/485) — для локального обслуживания и подключения терминала;
  - 1 интерфейс для шасси Tricon CX (скорость передачи данных 1 Гбит/с) — для подключения модулей I/O;
- Поддерживаемые протоколы: Modbus TCP/RTU, OPC UA, TRICONEX Tricon Protocol — для интеграции с системами上位него уровня и модулями I/O;
- Максимальное количество подключенных модулей I/O: До 128 модулей (DI/DO, AI/AO) через шасси Tricon CX.
Безопасность и надежность:
- SIL-классификация: SIL 3 (IEC 61508, IEC 61511) — для систем с критическими требованиями к безопасности;
- Устойчивость к электромагнитным помехам (EMC): Класс EN 61000-6-4 (иммунитет) и EN 61000-6-2 (эмиссия);
- Защитные функции:
  - Автоматическая проверка согласованности данных между триплексными массивами;
  - Детекция неисправностей процессора, памяти и коммуникаций;
  - Резервное хранение конфигураций и логов событий (включая аварийные логи);
- Время между отказами (MTBF): ≥ 15 000 000 часов (при номинальных условиях, согласно данным TRICONEX);
- Степень защиты (IP-класс) для фронтальной панели: IP20 — защита от пальцев и крупных частиц пыли.
Механические и эксплуатационные параметры:
- Габариты: 260 × 170 × 80 мм (ширина × высота × глубина);
- Вес: 约 2,8 кг;
- Тип монтажа: Врезной в шасси TRICONEX Tricon CX (стандартный слот);
- Температурный диапазон:
  - Рабочий диапазон: -40 °C до +70 °C — адаптирован к экстремальным условиям;
  - Диапазон хранения: -40 °C до +85 °C;
- Требуемое питание: 24 В DC ±20% (потребляемый ток ≤ 2 А).

Преимущества и особенности TRICONEX 9561-810

TRICONEX 9561-810 сочетает в себе уникальные преимущества, которые отличают его от аналогичных контроллеров безопасности:

Триплексная архитектура и SIL 3: Три независимые вычислительные цепи проверяют данные в реальном времени — при отказе одной цепи остальные две продолжают работать, не запуская ложное аварийное отключение. В нефтегазовой установке TRICONEX 9561-810 управляет системой аварийного закрытия клапанов — даже при сбое одного массива контроллер сохраняет контроль, предотвращая утечку газа.
Высокая производительность и быстрая реакция: Процессор с частотой 1,2 ГГц и время цикла ≤ 5 мс позволяют TRICONEX 9561-810 обрабатывать сигналы от 128 модулей одновременно. В химическом заводе при превышении температуры реактора модуль TRICONEX 8609-396-7113755 отправляет сигнал, контроллер TRICONEX 9561-810 обрабатывает его за 3 мс и запускает аварийное охлаждение, предотвращая разрыв реактора.
Полная интеграция с экосистемой TRICONEX: TRICONEX 9561-810 автоматически распознает модули I/O TRICONEX (например, TRICONEX 8610-396) при подключении, конфигурация через ПО TRICONEX TriStation 1131 занимает не более 30 минут. Инженеры могут быстро создавать программы безопасности (с использованием языков IEC 61131-3) и настраивать логирование событий, без необходимости дополнительных адаптеров.
Устойчивость к экстремальным условиям: Работоспособность в диапазоне -40/+70 °C делает TRICONEX 9561-810 подходящим для холодных северных полей (температура -35 °C) или жарких атомных электростанций (температура +65 °C) — контроллер продолжает стабильно работать, не теряя соединения с модулями.
Расширенное логирование и диагностика: TRICONEX 9561-810 сохраняет все события (аварии, предупреждения, изменения конфигураций) в SSD на 10+ лет, что соответствует требованиям регуляторов (например, FDA, EPA). При расследовании аварии инженеры могут восстановить точную последовательность событий, определив причину сбоя.

Примеры применения TRICONEX 9561-810

TRICONEX 9561-810 находит широкое применение в системах безопасности TRICONEX Tricon CX:

Нефтегазовая установка (компрессорная станция): В станции TRICONEX 9561-810 управляет 32 модулями I/O — 16 модулей TRICONEX 8609-396-7113755 (для датчиков давления газа) и 16 модулей TRICONEX 8610-396 (для регулирующих клапанов). При превышении давления > 15 МПа контроллер обрабатывает сигнал за 4 мс, закрывает клапаны и останавливает компрессоры, предотвращая разрыв трубопровода.
Химическая промышленность (производство опасных химикатов): В заводе TRICONEX 9561-810 мониторит 24 датчика температуры и 16 датчиков уровня реагентов. При обнаружении утечки реагента модуль DI отправляет сигнал, контроллер запускает систему нейтрализации и активирует аварийные сирены, минимизируя риск поражения персонала.
Атомная электростанция (реактор ВВЭР): В АЭС TRICONEX 9561-810 управляет системой охлаждения реактора — подключено 48 модулей I/O (датчики температуры воды, положения аварийных стержней). Триплексная архитектура гарантирует, что даже при отказе одной цепи контроллер продолжает регулировать уровень воды, поддерживая безопасный режим реактора.

Сравнение с конкурентами

TRICONEX 9561-810 выгодно отличается от аналогичных контроллеров безопасности от ведущих конкурентов (Siemens, ABB):

Параметр сравнения	TRICONEX 9561-810	Аналог Siemens (Siemens S7-400F)	Аналог ABB (ABB AC500-S)
Архитектура	Триплексная (3-массивная)	Дуплексная (2-массивная)	Дуплексная (2-массивная)
SIL сертификация	SIL 3	SIL 2	SIL 3
Максимальное количество модулей I/O	До 128	До 64	До 96
Время цикла обработки	≤ 5 мс	≤ 10 мс	≤ 8 мс
Температурный диапазон	-40 °C до +70 °C	0 °C до +60 °C	-20 °C до +65 °C
Совместимость	TRICONEX Tricon CX модули	Siemens S7 модули	ABB AC500 модули

Этот сравнение подтверждает, что TRICONEX 9561-810 предлагает триплексную архитектуру (выше отказоустойчивость), большее количество подключаемых модулей и быстрее время цикла — он превосходит конкурентов по безопасности для критических процессов и интеграции с экосистемой TRICONEX.

Рекомендации по выбору и предостережения

Предостережения

Не используйте с несовместимыми модулями: TRICONEX 9561-810 разработан исключительно для модулей TRICONEX Tricon CX — использование с модулями Siemens или ABB приведет к несовместимости и невозможности проверки триплексных данных.
Регулярно обновляйте firmware: Каждый полугодие обновляйте firmware контроллера через TriStation 1131 — это исправляет программные ошибки, улучшает стабильность и добавляет поддержку новых модулей.
Осуществляйте монтаж при отключенном питании: При установке или замене TRICONEX 9561-810 отключите питание шасси Tricon CX — это предотвращает электроудар и повреждение триплексных цепей.
Архивируйте логи событий: Ежемесячно архивируйте логи из SSD контроллера в внешнее хранилище — это гарантирует доступ к историческим данным при сбое памяти или замене контроллера.
