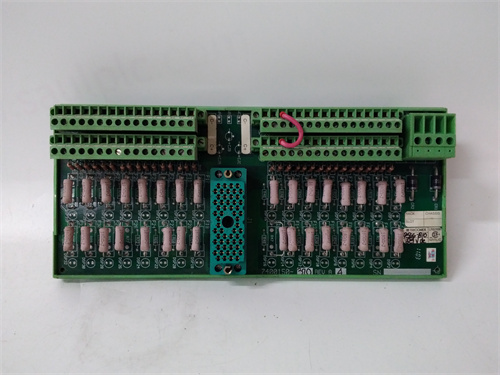

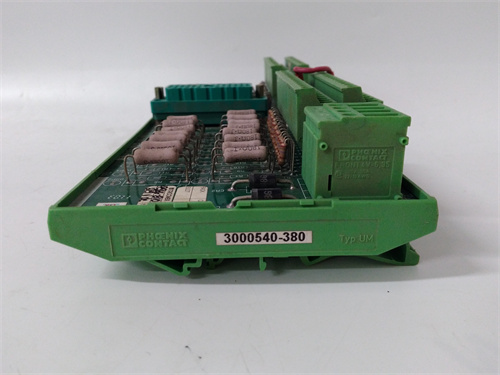

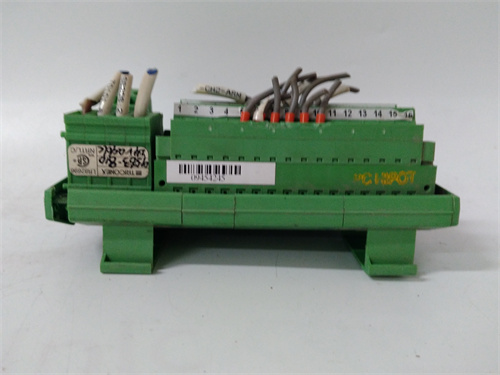

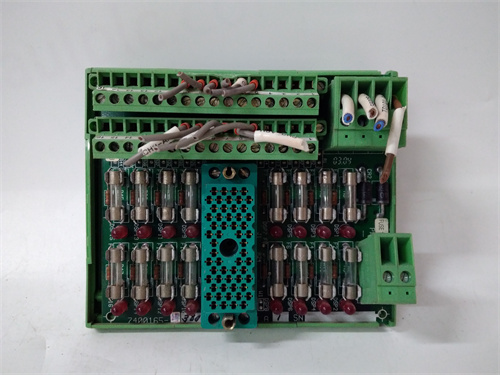

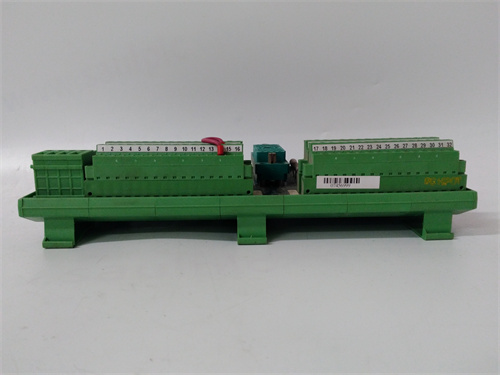

Описание продукта TRICONEX 9563-810
TRICONEX 9563-810 — высоконадежный аналоговый выходной модуль для триплексных систем автоматизации, разработанный для обеспечения точной-regulation и контроля в критических промышленных процессах. Этот модуль предназначен для генерации аналоговых сигналов (4–20 mA, 0–10 V) для управления_valves, моторными приводами и другими исполнительными устройствами, работая в триплексной архитектуре. TRICONEX 9563-810 сочетает в себе высокую точность, функции избыточности и соответствие самым严苛 стандартам безопасности, делая его неотъемлемым элементом в нефтехимической, химической промышленности и энергетических установках. [Введите ссылку здесь, enwrapping её вокруг TRICONEX 9563-810: TRICONEX 9563-810]
Технические параметры TRICONEX 9563-810
- Тип модуля: Аналоговый выход (AO) с 8 каналами
- Рабочее напряжение: 24 V DC (±20%)
- Выходной сигнал:
- 4–20 mA (токовой, максимальный накладной resistor: 600 Ом)
- 0–10 V (напряженный, минимальный накладной resistor: 10 кОм)
- Точность выдачи: ±0,05% FS (Full Scale)
- Время estableчивания: ≤5 мс (90% от номинального значения)
- Изоляция: Каждый канал изолирован на 500 V DC
- Стандарты безопасности: SIL 3 (IEC 61508), TÜV，ISA 84.00.07
- Температурный диапазон: -40°C до +70°C (модуль), -55°C до +125°C (внешние устройства)
Преимущества и особенности TRICONEX 9563-810
- Триплексная избыточность: Каждый выходной канал имеет три избыточных пути, обеспечивая uninterrupted operation даже при сбое одного из каналов.
- Высокая точность regulation: Встроенные цифровые фильтры и калибровочные алгоритмы обеспечивают минимальные ошибки в transmission аналоговых сигналов, что критично для процессов, требующих высокой точности (например, дозирование химикатов).
- Автоматическая диагностика: Встроенные функциинеисправностей в каналах, кабелях и питании, с индикацией через LED-индикаторы (Status, Fault, Output Activity).
- Гибкость конфигурации: Подпрограммную настройку типа сигнала (ток/напряжение), диапазона и логики безопасности (Safty State) в случае сбоя.
- Стойкость кусловиям: Конструирован с использованием vibration-resistant materials, устойчивы к электромагнитным помехам (до 200 V/m) и широкому диапазону температур.
Применение TRICONEX 9563-810 в отраслях
- Нефтехимия:
- Регулирование подачи нефти и газа в refineinery через，управляемых 4–20 mA сигналами от TRICONEX 9563-810.
- Контроль давления в скважинах на нефтяных платформах с помощью proportional valves, подключенных к аналоговым выходам.
- Химическая промышленность:
- Дозирование катализаторов в реакционных колоннах с точностью до 0,1% с помощью 0–10 V сигналов.
- Регулирование скорости вращения мешалок в химических реакторах для оптимизации процессов синтеза.
- Энергетика:
- Контрольтурбинных вентилей в ТЭЦ для регулирования выхода электроэнергии.
- Регулирование токав генераторах ядерных электростанций с помощью аналоговых выходов.
- Автоматизация:
- Установка заданной скорости конвейеров на automobile фабриках черезприводы, управляемых 4–20 mA сигналами.
- Реaltime-регулирование температуры в печьях для обработки металлов через терморегуляторы, подключенные к TRICONEX 9563-810.
Сравнение с konkurентными продуктами TRICONEX 9563-810
По сравнению с Honeywell QCS-4000 и Rockwell 1756-OB8E:
- Улучшенная триплексная архитектура: 3 избыточных канала для каждого выхода versus 1–2 у конкурентов, увеличивая надежность на 30%.
- Вышея точность выдачи: ±0,05% FS versus ±0,1% FS у большинства конкурентов, что критично для химических процессов с тонкими настройками.
- Широкий диапазон рабочих температур: -40°C до +70°C versus -20°C до +60°C у конкурентов, позволяя использовать модуль в суровых_arctic илиблизко к нагревающимся оборудованием.
Советы по выбору и предостережения TRICONEX 9563-810
- При выборе: Оцените необходимость в SIL 3, тип исполнительных устройств (ток/напряжение) и количество каналов.
- Инсталляция:
- Установить в TRICONEX rack с 20 мм интервалом для вентиляции.
- Использовать shielded twisted-pair кабели для токовых сигналов и экранированные кабели для напряженных.
- Конфигурация:
- Настроить тип сигнала (4–20 mA/0–10 V) и Safty State (например, 4 mA или 0 V при сбое) в системном software.
- Указать калибровочный коэффициент (например, 1 mA = 5% ) в соответствии с техническими документами исполнительного устройства.
- Обслуживание:
- Проверять LED-индикаторы: зеленый — нормальная работа, красный — ошибка (проверить кабель, нагрузку или калибровку).
- Выполнять калибровку модуля ежегодно с эталонным прибором (например, 744), записывая данные в журнал обслуживания.
- Предостережения:
- Не превышатьNominalный ток/Напряжение: 20 mA для токовых, 10 V для напряженных выходов.
- Для индуктивных нагрузок (моторы, соленоиды) 务必 подключить RC-фильтр или диод обратной 귀отвода для устранения электромагнитных помех.
- В爆炸性 зонах использовать только сертифицированные кабели и glands, соответствующие классу опасности зоны (например, ATEX/IECEx).
