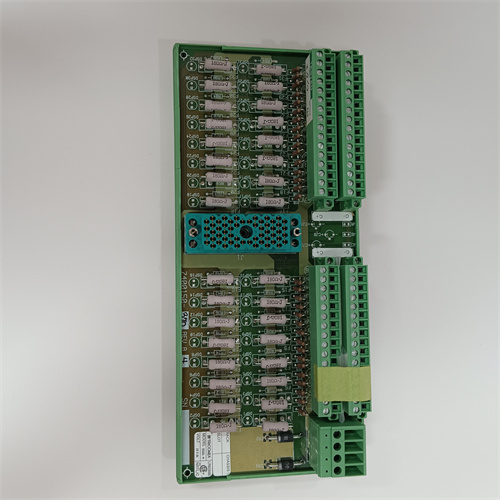

Описание продукта Triconex 9563-830
Triconex 9563-830 — это высоконадежный модуль аналоговых входов для систем безопасности (SIS), оснащенный триплетной резервировкой (TMR), разработанный для критических промышленных процессов, где требуется точность измерения и абсолютная надежность. Этот модуль 9563-830 сочетает в себе возможность обработки аналоговых сигналов с триплетной архитектурой, что делает его незаменимым для атомных электростанций, нефтегазовых платформ и крупных химических заводов. Triconex 9563-830 подтверждает качество бренда Triconex (часть Schneider Electric), лидера в системах функциональной безопасности, сочетая соответствие стандартам IEC 61508 (SIL 3) и сертификатом TÜV для международных проектов.
Triconex 9563-830 поддерживает 8 аналоговых входов (4–20 мА), каждый из которых проходит через три независимые каналы для проверки и голосования, что исключает погрешности из-за аппаратных сбоев. Например, в атомной электростанции 9563-830 обрабатывает сигналы от датчиков давления в охлаждающей системе реактора, используя триплетное сравнение для точного определения параметров и предотвращения ложных аварий. На нефтегазовой платформе Triconex 9563-830 измеряет уровень жидкости в хранилищах, передавая данные в контроллер SIS с погрешностью менее 0.1%, что критично для регулировки процессов перекачки. Triconex 9563-830 интегрируется с контроллерами Triconex Tricon, обеспечивая синхронную работу всей системы с минимальной задержкой в передаче данных. [Ссылка на продукт Triconex 9563-830]
Технические параметры Triconex 9563-830
- Тип устройства: Модуль аналоговых входов Triconex с триплетной резервировкой (TMR) для SIS
- Класс безопасности: SIL 3 (IEC 61508), PL e (ISO 13849)
- Количество каналов: 8 аналоговых входов (4–20 мА, однополярные)
- Разрешение: 16 бит
- Погрешность измерения: ≤0.1% полного диапазона (4–20 мА)
- Архитектура: Триплетная резервировка (TMR) — три независимых канала с голосованием
- Время отклика: ≤5 мс (считывание сигнала + обработка)
- Протоколы связи: Triconex proprietary bus (с синхронизацией TMR)
- Питание: 24 В постоянного тока (потребление <250 мА)
- Защита:
- Степень защиты: IP20
- Корпус: Металлический (алюминий с антикоррозионным покрытием)
- Защита от короткого замыкания, перегрева и электромагнитных помех
- Сертификаты: IEC 61508 (SIL 3), TÜV, ATEX, IECEx
- Температурный диапазон: 0–60 °C (рабочий), -40–70 °C (хранение)
- Габариты: 300 × 200 × 150 мм
- Вес: ≈2.3 кг
- Монтаж: В rack-модульной системе Triconex
Преимущества и особенности Triconex 9563-830
Triconex 9563-830 выделяется точностью измерений, триплетной резервировкой и высоким классом безопасности:
- Точность аналоговых сигналов: 16-битное разрешение и погрешность ≤0.1% гарантируют надежное измерение параметров (давления, уровня, температуры) в критических процессах, где даже малые отклонения могут привести к авариям.
- TMR-архитектура: Три независимые каналы с голосованием исключают влияние одиночных отказов (например, повреждение одного датчика или кабеля), что критично для систем SIL 3.
- Совместимость с SIS: Интеграция с контроллерами Triconex Tricon обеспечивает единый стандарт безопасности и упрощает настройку параметров через программное обеспечение TriStation.
- Быстрая обработка данных: Время отклика ≤5 мс позволяет своевременно реагировать на изменение параметров (например, резкое повышение давления), предотвращая развитие аварийных ситуаций.
Применение в отраслях
- Ядерная энергетика: Измерение параметров охлаждения реакторов и уровня радиации
- Нефтегазовая промышленность: Контроль давления в трубопроводах и уровня жидкостей в хранилищах
- Химическая промышленность: Измерение концентрации веществ в реакторах и температуры процессов
- Электроэнергетика: Мониторинг параметров турбинных установок и теплообменников
Сравнение с конкурентами (включая Triconex 9563-810)
| Параметр | Triconex 9563-830 | Triconex 9563-810 | Конкурентный модуль SIS |
|---|---|---|---|
| Тип сигналов | Аналоговые (4–20 мА) | Дискретные | Аналоговые |
| Количество каналов | 8 | 16 (дискретных) | 4 |
| Погрешность | ≤0.1% | — | ≤0.5% |
| Архитектура | TMR | TMR | Дублирование |
Советы по выбору и предостережению
-
Выбор: Выбирайте Triconex 9563-830 для систем SIS, требующих точного измерения аналоговых сигналов (давление, уровень) с классом безопасности SIL 3. Оптимально для атомных электростанций и нефтегазовых объектов.
-
Установка:
- Используйте экранированные кабели для аналоговых сигналов — минимизирует электромагнитные помехи, особенно при длинных линиях (более 50 м).
- Монтируйте модуль в шкафу с температурным контролем (0–60 °C) — предотвращает искажения измерений из-за перегрева.
-
Обслуживание:
- Проверяйте калибровку каналов через ПО TriStation раз в 12 месяцев — поддерживает погрешность ≤0.1%.
- Обновляйте firmware синхронно с контроллером Tricon — гарантирует совместимость протоколов TMR.
-
Безопасность:
- Ограничивайте доступ к настройкам модуля через парольное защищение — предотвращает несанкционированные изменения параметров.
- Проводите регулярные тесты на отказ одного канала (раз в 6 месяцев) — проверяет правильность работы голосования TMR.
Triconex 9563-830 — это точный и надежный модуль для систем безопасности, сочетающий качество Triconex с триплетной резервировкой и SIL 3, что делает его незаменимым для самых критических промышленных процессов.
