Описание

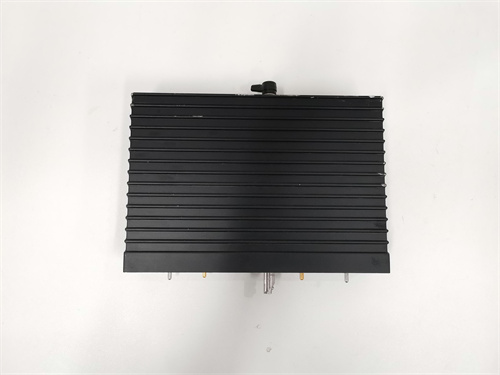

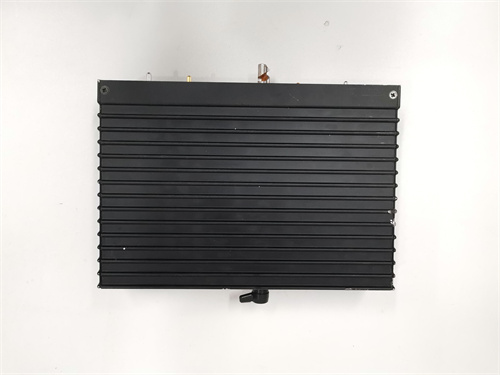

TRICONEX 9761-210 — это высоконадежный модуль дискретных выходов для систем безопасности аварийного останова (SIS) от компании TRICONEX, разработанный для надежного управления исполнительными устройствами в критических промышленных процессах. Он сочетает триплексную ре던дантность с повышенной защитой выходов, что делает его незаменимым в нефтегазовой промышленности, химической промышленности и энергетике, где отказ в управлении может привести к катастрофическим последствиям.
Описание продукта
TRICONEX 9761-210 предназначен для преобразования сигналов контроллера TRICON в дискретные команды для исполнительных устройств (клапанов, насосов, электродвигателей), обеспечивая триплексное управление с голосованием 2 из 3. Это означает, что три независимых канала модуля одновременно генерируют сигналы, и команда выполняется только при согласии двух из них — исключая ложные срабатывания или неисправные команды, которые могли бы привести к аварийному останову или несанкционированному запуску оборудования. Благодаря этому TRICONEX 9761-210 гарантирует надежность в системах, где даже единичная ошибка может стоить миллионы долларов — например, в регулировке клапанов на нефтепроводах или в системах аварийного охлаждения ядерных реакторов.
TRICONEX 9761-210 оснащен 16 дискретными выходами релева типа “нормально открытый” (НО), каждый из которых выдерживает ток до 5 А при напряжении 250 В AC или 30 В DC. Это позволяет подключать как мелкие исполнительные устройства (сolenоиды), так и более мощные (моторные контакторы). Модуль работает от напряжения 24 В DC (20–28 В) и имеет усиленную защиту от электромагнитных помех (EMC Class 3) и вибраций (до 10 Гц), что важно для работы в агрессивных промышленных средах. TRICONEX 9761-210 сертифицирован на соответствие стандарту SIL 3 (IEC 61508), подтверждая его применимость в системах с высшим уровнем безопасности.
Кроме того, TRICONEX 9761-210 поддерживает функцию “диагностики состояния реле”: он непрерывно проверяет контакты каждого выхода на износ или заедение, отправляя уведомления в контроллер при обнаружении проблем. Это позволяет операторам заменить модуль до полного выхода из строя, не останавливая процесс. Для конфигурации используется программное обеспечение TRICONEX TriStation 1131, которое позволяет настраивать задержки срабатывания и логику голосования. Дополнительная информация о спецификации вы можете найти на TRICONEX 9761-210.
Параметры продукта
- Тип устройства: триплексный модуль дискретных выходов для систем SIS
- Архитектура: триплексная ре던дантность с голосованием 2 из 3
- Дискретные выходы: 16 шт., релева (НО), ток до 5 А
- Максимальное напряжение на выходах: 250 В AC / 30 В DC
- Задержка срабатывания: 1–100 мс (настраиваемая)
- Протоколы связи: TRI bus (внутренняя шина TRICON)
- Рабочее напряжение: 24 В DC (20–28 В)
- Потребляемый ток: ≤350 мА
- Температурный диапазон эксплуатации: 0–60 °C
- Степень защиты: IP20 (для монтажа в шкаф)
- Материал корпуса: стализованный алюминий
- Габариты: 300 мм × 150 мм × 50 мм
- Вес: около 1,9 кг
- Сертификация: SIL 3 (IEC 61508), ATEX Zone 2, IECEx, UL, CE
- Гарантийный срок: 5 лет
Преимущества и особенности
- Триплексная ре던дантность: TRICONEX 9761-210 исключает ложные команды за счет голосования 2 из 3, что критично для систем, где ошибка может привести к аварии.
- Защищенные выходы: Релевы с токовым запасом до 5 А позволяют подключать разнообразное оборудование без дополнительных контакторов.
- SIL 3 сертификация: Подтверждает соответствие международным стандартам безопасности, что обязательно для объектов с повышенным риском.
- Диагностика реле: Непрерывная проверка контактов предотвращает внезапные отказы и сокращает время простоев.
Примеры применения в областях
- Нефтегазовые добычные платформы: для управления аварийными клапанами остановки, где TRICONEX 9761-210 гарантирует надежное срабатывание при обнаружении утечек.
- Химические производства: в системах аварийного опустошения реакторов, где дискретные выходы управляют насосами для удаления опасных реагентов.
- Тепловые электростанции: для контроля вентиляционных систем турбин, где своевременная команда на запуск охлаждения предотвращает перегрев.
- Линейные объекты (газопроводы): в системах дистанционного управления разделительными клапанами, где надежность команды критична для предотвращения разрывов труб.
Сравнение с конкурентами
| Характеристика | TRICONEX 9761-210 | Siemens S7F 1500 DO | Honeywell Safety Manager DO |
|---|---|---|---|
| Архитектура | Триплексная ре던дантность | Дуплексная ре던дантность | Триплексная ре던дантность |
| SIL сертификация | SIL 3 | SIL 2 | SIL 3 |
| Количество выходов | 16 | 8 | 16 |
| Максимальный ток на выходе | 5 А | 3 А | 5 А |
TRICONEX 9761-210 выделяется триплексной ре던дантностью и большим количеством выходов с высоким токовым запасом, что делает его предпочтительным для сложных систем безопасности с разнообразным оборудованием.
Советы по выбору
- Определите уровень безопасности: Для систем с SIL 3 требованиями TRICONEX 9761-210 подходит лучше, чем конкуренты с SIL 2.
- Оцените нагрузку на выходы: Если требуется управление устройствами с током до 5 А (например, контакторами двигателей), модуль обеспечивает достаточный запас без дополнительных адаптеров.
- Проверьте интеграцию с контроллерами: Идеальная совместимость с контроллерами TRICON через TRI bus сокращает время наладки.
Предостережения
- Настройку логики голосования TRICONEX 9761-210 должен проводить специалист с сертификацией SIL 3 — ошибки в конфигурации могут снизить уровень безопасности.
- Регулярно проверяйте состояние релевых контактов (раз в квартал) — износ может привести к замедлению срабатывания или неисправности.
- Не превышайте максимальный ток на выходе (5 А) — это вызовет перегрев реле и их поломку.
Для получения подробных руководств по эксплуатации и заказа посетите официальную страницу TRICONEX 9761-210.
