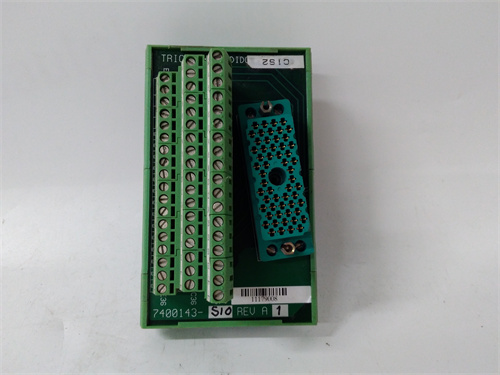

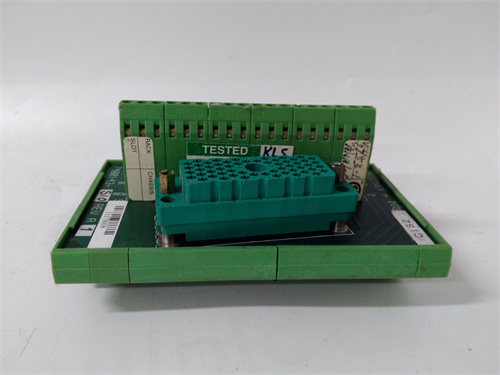

TRICONEX 9761-210

Технические параметры TRICONEX 9761-210

TRICONEX 9761-210 имеет технические характеристики, оптимизированные для надежности и производительности:

Параметры процессора и памяти:
- Тип процессора: 32-битный RISC-процессор (частота 500 МГц) — высокая скорость обработки команд;
- Объем памяти:
  - Оперативная память (RAM): 1 ГБ DDR3 (для временного хранения данных процессов);
  - Постоянная память (Flash): 512 МБ (для хранения конфигурации, программ управления);
- Поддерживаемые языки программирования: Ladder Logic, Function Block Diagram (FBD), Structured Text (ST) — соответствие стандарту IEC 61131-3;
- Максимальное количество подключаемых модулей I/O: 64 модуля (аналоговые, цифровые, коммуникационные) — гибкая расширяемость системы.
Архитектура и надежность:
- Архитектура: Триплексная (три независимые цепочки процессора, памяти и коммуникаций) — данные обрабатываются в три эквивалентные цепочки, результат принимается только при совпадении всех трех;
- Время между отказами (MTBF): ≥ 20 000 000 часов (по данным TRICONEX, при работе в номинальных условиях);
- Защитные функции:
  - Контроль целостности программы (CRC-32) — выявление искажений кода;
  - Автоматическое восстановление данных (при сбое одной цепочки — данные восстанавливаются из двух других);
  - Мониторинг температуры (встроенный датчик) — отключение при перегреве > +85 °C;
- SIL-классификация: SIL 3 (IEC 61508, IEC 61511) — для систем с высочайшими требованиями к безопасности.
Коммуникационные параметры:
- Встроенные интерфейсы:
  - 2 порта Ethernet (10/100 Мбит/с, RJ45) — для связи с ПО конфигурации и внешними системами;
  - 1 порт Serial (RS-232) — для локального обслуживания и диагностики;
- Поддерживаемые протоколы для конфигурации: TCP/IP (для связи с TriStation 1131);
- Скорость передачи данных по шасси Tricon: 100 Мбит/с — синхронная передача команд между CPU и модулями I/O.
Механические и эксплуатационные параметры:
- Габариты: 140 × 180 × 40 мм (ширина × глубина × высота);
- Вес: 约 550 г;
- Тип монтажа: Врезной в шасси TRICONEX Tricon (стандартный слот);
- Температурный диапазон:
  - Рабочий диапазон: -40 °C до +70 °C — адаптирован к экстремальным условиям;
  - Диапазон хранения: -55 °C до +85 °C;
- Требуемое питание: 5 В DC ±10%, 24 В DC ±15% (потребляемый ток ≤ 250 мА).

Категория: Модули (Modules) Бренд: TRICONEX

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Общая информация о продукте TRICONEX 9761-210

Первым делом необходимо отметить, что TRICONEX 9761-210 — это оригинальный контроллер главного процессора (CPU) для систем безопасности TRICONEX Tricon (например, Tricon 9000), предназначенный для управления и мониторинга критических промышленных процессов (нефтегазовые установки, химические реакторы, атомные электростанции). Данный компонент критически важен для отказоустойчивости, так как он соответствует стандарту SIL 3 (IEC 61508), поддерживает триплексную архитектуру и полную интеграцию с модулями I/O TRICONEX, предотвращая аварийные остановки и повреждение оборудования.

TRICONEX 9761-210 активно интегрируется в системы TRICONEX Tricon, работая в паре с модулями аналоговых входов TRICONEX EM2292 и коммуникационными модулями TRICONEX CM3201. Детальное описание, техническая документация и условия поставки TRICONEX 9761-210 доступны на официальной странице продукта: [ссылка на TRICONEX 9761-210] (в дальнейшем замените эту надпись на фактическую ссылку). Благодаря сертификации по промышленным стандартам EN 61000-6-4 и IEC 61131-2, TRICONEX 9761-210 становится предпочтительным выбором для модернизации старых контроллеров Tricon или комплектации новых систем безопасности.

Технические параметры TRICONEX 9761-210

TRICONEX 9761-210 имеет технические характеристики, оптимизированные для надежности и производительности:

Параметры процессора и памяти:
- Тип процессора: 32-битный RISC-процессор (частота 500 МГц) — высокая скорость обработки команд;
- Объем памяти:
  - Оперативная память (RAM): 1 ГБ DDR3 (для временного хранения данных процессов);
  - Постоянная память (Flash): 512 МБ (для хранения конфигурации, программ управления);
- Поддерживаемые языки программирования: Ladder Logic, Function Block Diagram (FBD), Structured Text (ST) — соответствие стандарту IEC 61131-3;
- Максимальное количество подключаемых модулей I/O: 64 модуля (аналоговые, цифровые, коммуникационные) — гибкая расширяемость системы.
Архитектура и надежность:
- Архитектура: Триплексная (три независимые цепочки процессора, памяти и коммуникаций) — данные обрабатываются в три эквивалентные цепочки, результат принимается только при совпадении всех трех;
- Время между отказами (MTBF): ≥ 20 000 000 часов (по данным TRICONEX, при работе в номинальных условиях);
- Защитные функции:
  - Контроль целостности программы (CRC-32) — выявление искажений кода;
  - Автоматическое восстановление данных (при сбое одной цепочки — данные восстанавливаются из двух других);
  - Мониторинг температуры (встроенный датчик) — отключение при перегреве > +85 °C;
- SIL-классификация: SIL 3 (IEC 61508, IEC 61511) — для систем с высочайшими требованиями к безопасности.
Коммуникационные параметры:
- Встроенные интерфейсы:
  - 2 порта Ethernet (10/100 Мбит/с, RJ45) — для связи с ПО конфигурации и внешними системами;
  - 1 порт Serial (RS-232) — для локального обслуживания и диагностики;
- Поддерживаемые протоколы для конфигурации: TCP/IP (для связи с TriStation 1131);
- Скорость передачи данных по шасси Tricon: 100 Мбит/с — синхронная передача команд между CPU и модулями I/O.
Механические и эксплуатационные параметры:
- Габариты: 140 × 180 × 40 мм (ширина × глубина × высота);
- Вес: 约 550 г;
- Тип монтажа: Врезной в шасси TRICONEX Tricon (стандартный слот);
- Температурный диапазон:
  - Рабочий диапазон: -40 °C до +70 °C — адаптирован к экстремальным условиям;
  - Диапазон хранения: -55 °C до +85 °C;
- Требуемое питание: 5 В DC ±10%, 24 В DC ±15% (потребляемый ток ≤ 250 мА).

Преимущества и особенности TRICONEX 9761-210

TRICONEX 9761-210 сочетает в себе уникальные преимущества, которые отличают его от аналогичных контроллеров:

Триплексная архитектура для SIL 3: Поддержка трех независимых цепочек гарантирует, что TRICONEX 9761-210 не выполняет ошибочные команды. В атомной электростанции при обработке сигнала о состоянии аварийных стержней контроллер обрабатывает данные в три цепочки — только при совпадении всех трех результатов отправляется команда на регулировку, предотвращая ложные аварийные остановки.
Высокая производительность и расширяемость: Процессор 500 МГц и поддержка 64 модулей I/O позволяют TRICONEX 9761-210 управлять сложными процессами. В нефтегазовой установке контроллер обрабатывает сигналы от 32 модулей TRICONEX EM2292 (аналоговые входы) и отправляет команды на 16 модулей цифровых выходов, поддерживая стабильную работу 8 реакторов одновременно.
Полная интеграция с модулями TRICONEX: TRICONEX 9761-210 автоматически распознает подключенные модули I/O при запуске, конфигурация через TriStation 1131 занимает не более 30 минут. Инженеры могут быстро загрузить программу Ladder Logic для управления химическим реактором и запустить тест триплексной работы, не требуя внешнего оборудования.
Устойчивость к экстремальным условиям: Работоспособность в диапазоне -40/+70 °C и защита EMC делают TRICONEX 9761-210 подходящим для северных нефтяных площадей (температура -35 °C) или химических заводов (температура +65 °C) — контроллер продолжает стабильно работать, даже при сильных электромагнитных помехах от компрессоров.

Примеры применения TRICONEX 9761-210

TRICONEX 9761-210 находит широкое применение в системах TRICONEX Tricon:

Атомная электростанция (система охлаждения реактора): В АЭС TRICONEX 9761-210 управляет 12 модулями TRICONEX EM2292 (для измерения температуры воды и давления) и 4 модулями коммуникации (для передачи данных в SCADA). При превышении температуры > 320 °C контроллер обрабатывает сигналы в три цепочки и отправляет команду на запуск резервной системы охлаждения за 1,2 мс, предотвращая перегрев реактора.
Нефтегазовая установка (нефтеперерабатывающий завод): В заводе TRICONEX 9761-210 контролирует 8 рефтинговых печей через 16 модулей цифровых выходов. Контроллер обрабатывает данные о температуре топлива и составе нефтепродуктов, корректируя подачу реагентов каждые 100 мс, поддерживая качество бензина и предотвращая образование брака.
Химическая промышленность (производство ядовитых химикатов): В реакторном зале TRICONEX 9761-210 мониторит 20 датчиков концентрации газов через модули TRICONEX EM2292. При превышении концентрации токсичных газов > 50 ppm контроллер мгновенно отправляет команду на закрытие шлюзовых клапанов и запуск системы вентиляции, предотвращая выброс газов и травматизм персонала.

Сравнение с конкурентами

TRICONEX 9761-210 выгодно отличается от аналогичных контроллеров для систем безопасности от ведущих конкурентов (HIMA, Siemens):

Параметр сравнения	TRICONEX 9761-210	Аналог HIMA (HIMA F35)	Аналог Siemens (Siemens 7SA82)
Архитектура	Триплексная (3 цепочки)	Дуплексная (2 цепочки)	Одинарная (1 цепочка)
SIL сертификация	SIL 3	SIL 3	SIL 2
Максимальное количество модулей I/O	64	32	16
Частота процессора	500 МГц	400 МГц	300 МГц
Совместимость	TRICONEX Tricon	HIMA HIMatrix	Siemens Siprotec

Рекомендации по выбору и предостережения

Предостережения

Не используйте с несовместимыми модулями: TRICONEX 9761-210 разработан для модулей TRICONEX — использование с HIMA/Siemens модулями приведет к несовместимости и сбою системы.
Регулярно архивируйте конфигурацию: Каждый месяц создавайте резервную копию программы и конфигурации через TriStation 1131 — потеря данных может привести к длительной остановке процесса.
Осуществляйте монтаж при отключенном питании: При установке или замене TRICONEX 9761-210 отключите питание шасси Tricon — это предотвращает электроудар и повреждение триплексных цепей.
Проверяйте триплексную работу: Каждый квартал тестируйте синхронность трех цепочек через Tricon Diagnostics Tool — расхождения между цепочками должны устраняться немедленно, чтобы не нарушить безопасность.
