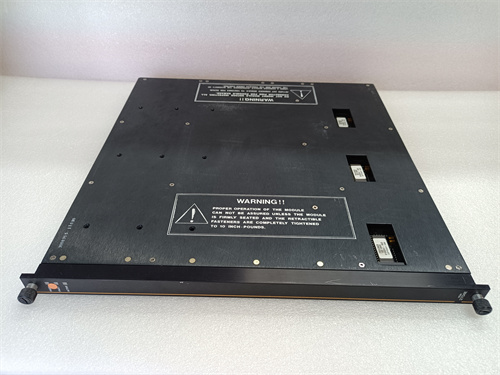

TRICONEX AI2351 7400210-010

Описание

Описание продукта

Параметры продукта

• Тип компонента: Аналоговый входной модуль для систем безопасности Triconex SIS и контроллеров Triconex (класс SIL 3).
• Количество входных каналов: 8 независимых дифференциальных каналов — для параллельного сбора данных от 8 датчиков.
• Поддерживаемые типы сигналов: Универсальные — 4–20 мА (ток, двухпроводной/четырехпроводной), 0–10 В (напряжение, однополярное), ±10 В (напряжение, дифференциальное), RTD (Pt100, Pt1000 — для температурных измерений) — настраиваемые через ПО.
• Точность преобразования: ±0.1% от полного диапазона (для сигналов 4–20 мА и 0–10 В); ±0.2% для RTD-датчиков — гарантирует минимальную ошибку в критических измерениях.
• Скорость преобразования: 10 образцов/секунду на канал — обеспечивает оперативную реакцию на изменения параметров (например, резкое повышение давления).
• Степень изоляции: 1 кВ АС (между каналами, между модулем и шасси контроллера) — высокая защита от электромагнитных помех и перепадов напряжения.
• Функции самодиагности: Мониторинг состояния каналов (обрыв кабеля, короткое замыкание, выход сигнала за диапазон), проверка исправности АЦП (аналого-цифрового преобразователя) — данные об ошибках передаются в контроллер SIS.
• Индикаторы состояния: Световые диоды на корпусе (зеленый — нормальная работа, желтый — предупреждение, красный — критическая ошибка) и индикатор питания.
• Рабочая температура: 0 °C до +60 °C (подходит для закрытых промышленных помещений с вентиляцией, где установлены системы SIS).
• Напряжение питания: 24 В ДС (от шасси контроллера Triconex, с дублированием питания для безопасности).
• Совместимость с системами: Triconex 3503, 4503, 5503 Controllers; Triconex Safety Instrumented Systems (SIS) с классом SIL 3; соответствует стандартам IEC 61508, IEC 61511.
• Габариты: Стандартные для модулей Triconex (ширина 44 мм × глубина 180 мм × высота 140 мм) — для монтажа в шкафы контроллеров.

Преимущества и особенности

1. Соответствие требованиям SIL 3 и высокая надежность: TRICONEX AI2351 7400210-010 с триплексной архитектурой и функциями самодиагности обеспечивает высокую вероятность исправности (PFDavg ≤ 10⁻⁷ на год) — критично для систем, где ошибка в данных может привести к авариям с тяжелыми экономическими и экологическими последствиями.
2. Универсальность подключения датчиков: Поддержка всех основных типов аналоговых сигналов (ток, напряжение, RTD) позволяет интегрировать TRICONEX AI2351 7400210-010 с различными датчиками безопасности (давностными, температурными, уровневыми) — без необходимости покупки специализированных модулей для каждого типа сигнала.
3. Точность и стабильность данных: Точность преобразования ±0.1% и дифференциальные каналы с высокой изоляцией гарантируют стабильность измерений даже в условиях интенсивных электромагнитных помех (например, рядом с мощными компрессорами или трансформаторами).
4. Легкая интеграция с Triconex системами: Модуль полностью оптимизирован для работы с контроллерами Triconex — после монтажа достаточно настроить тип сигнала через ПО TriStation 1131, и контроллер автоматически распознает его, без дополнительных адаптеров или модификаций.

Примеры применения в отраслях

• Нефтегазовая промышленность: Использование TRICONEX AI2351 7400210-010 в системе защиты нефтеперекачивающих трубопроводов — модуль собирает сигналы от 8 давностных датчиков (4–20 мА) по всей длине трубопровода, преобразует их в цифровые данные и передает в контроллер Triconex 5503, который при превышении критического давления автоматически отключает насосы и открывает аварийные клапаны.
• Химическая промышленность: Применение в системе безопасности реакторных установок — TRICONEX AI2351 7400210-010 обрабатывает сигналы от температурных датчиков RTD (Pt100) и уровневых датчиков (0–10 В) реакционной смеси, передавая данные в контроллер, который при достижении опасных параметров активирует систему сброса давления.
• Атомная энергетика: Интеграция в системы контроля и защиты реакторов (КЗР) — модуль собирает сигналы от датчиков уровня воды в теплообменниках (4–20 мА) и температуры топлива (RTD), обеспечивая контроллеру данные для поддержания безопасных условий ядерной реакции.
• Локальные очистные сооружения: Использование TRICONEX AI2351 7400210-010 в системе защиты оборудования очистки стоков — модуль считывает сигналы от аналитических датчиков концентрации токсичных веществ (4–20 мА), и при превышении допусков контроллер отключает насосы и переключает стоки в резервные емкости.

Сравнение с конкурентами

Рекомендации по выбору и меры предосторожности

• Рекомендации по выбору: При выборе убедитесь, что TRICONEX AI2351 7400210-010 совместим с вашим контроллером Triconex (3503/4503/5503) и соответствует типу сигналов ваших датчиков безопасности. Для систем с требованиями SIL 3 этот модуль является оптимальным, так как полностью соответствует стандартам IEC 61508/61511 без необходимости дополнительных компонентов.
• Меры предосторожности:
  1. Монтаж и настройку TRICONEX AI2351 7400210-010 должен выполнять сертифицированный специалист Triconex — неправильная конфигурация каналов или подключение датчиков может привести к искажению данных и неисправности системы SIS.
  2. Обеспечьте дублированное питание модуля от двух независимых источников 24 В ДС — это гарантирует работоспособность даже при отключении одного источника питания.
  3. Регулярно проверяйте данные диагностики через ПО TriStation 1131 — при обнаружении ошибок (обрыв кабеля, выход сигнала за диапазон) немедленно устраняйте их, не эксплуатируя систему в неисправном состоянии.
  4. Используйте только экранированные кабели для подключения датчиков — это дополнительно защищает сигналы от электромагнитных помех, особенно в промышленных цехах с высокой плотностью оборудования.
