Описание
Описание продукта

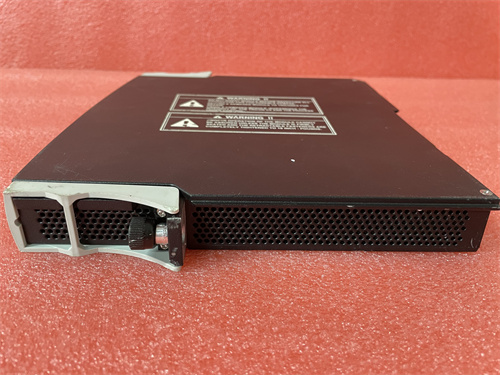

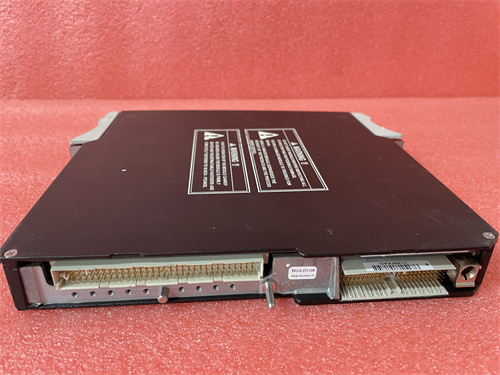

TRICONEX AI2361 7400210-020 — это триплетный (трехканальный) аналоговый входной модуль (AI), разработанный на основе архитектуры TMR (Triple Modular Redundancy) — технологии тройной модульной избыточности. Основная задача TRICONEX AI2361 7400210-020 — собирать и обрабатывать аналоговые сигналы от промышленных датчиков (температурных, давлевых, уровневых, расходомеров) с абсолютной надежностью, устраняя риск потери данных или ошибок за счет синхронной работы трех полностью независимых каналов.
Каждый канал TRICONEX AI2361 7400210-020 выполняет параллельные измерения сигнала, а встроенный логический блок автоматически сравнивает результаты: при расхождении данных система выбирает среднее значение или идентифицирует неисправный канал, поддерживая непрерывную работу даже при сбое одного или двух каналов. Это критически важно для систем, где остановка процесса или ошибка в данных может привести к авариям (например, взрывы, выброс токсичных веществ в нефтегазовой или химической промышленности).
TRICONEX AI2361 7400210-020 поддерживает широкий спектр аналоговых сигналов — токовые (4–20 мА), напряжностные (0–10 В DC, ±5 В DC) и сигналы от температурных датчиков (RTD Pt100, Pt1000, термокупели типов J, K, T, E). Благодаря этому, модуль легко интегрируется с различными типами сенсоров, не требуя дополнительных адаптеров. Особенно важна роль TRICONEX AI2361 7400210-020 в системах безопасности класса SIL 3 (по стандарту IEC 61508) — его сертификация подтверждает соответствие самым высоким требованиям к снижению вероятности опасных сбоев.
Каждый TRICONEX AI2361 7400210-020 проходит строгие заводские тесты на устойчивость к экстремальным температурам, вибрациям, электромагнитным помехам (EMC) и изоляционной прочности. Дополнительным преимуществом является расширенная самодиагностика: модуль автоматически выявляет обрыв кабеля к датчику, короткое замыкание, выход сигнала за пределы диапазона и отправляет уведомления в контроллер Triconex (например, Triconex 3600, 4300), ускоряя устранение неисправностей.
Технические параметры
- Тип модуля: Триплетный аналоговый входной модуль (AI) с архитектурой TMR
- Количество каналов: 3 независимых триплетных канала (общее 9 физических входов, объединенных в 3 функциональных группы)
- Поддерживаемые типы сигналов:
- Токовые: 4–20 мА, 0–20 мА (максимальный входной ток: 30 мА на канал)
- Напряжностные: 0–5 В DC, 0–10 В DC, ±5 В DC, ±10 В DC
- Температурные: RTD (Pt100, Pt1000, 2/3/4-х проводное соединение), термокупели (J, K, T, E, R, S, B)
- Характеристики точности:
- Разрешение: 16 бит на канал
- Нелинейность: ≤ ±0.02% от полного диапазона (F.S.)
- Температурная дрейф: ≤ ±0.002% F.S./°C (в диапазоне -40 °C до +70 °C)
- Задержка обработки сигнала: ≤ 150 мс (для стабильного сбора в режиме TMR)
- Рабочие условия:
- Температура: -40 °C до +70 °C
- Влажность: 5% – 95% (без конденсации)
- Уровень защиты (IP): IP20 (для монтажа на DIN-рейку в шкафу управления)
- Устойчивость к EMC: Соответствует EN 61000-6-2 (промышленные среды)
- Питание: 24 В DC (текущий расход: до 250 мА при максимальной нагрузке)
- Интерфейс связи: Совместим с шиной Triconex TriBus (для подключения к контроллерам Triconex 3600/4300/5300)
- Сертификации: IEC 61508 (SIL 3), ATEX (Zone 1/2), IECEx, UL 913 ( intrinsically safe), CSA
- Совместимость: Контроллеры Triconex 3600, 4300, 5300; системы SIS Triconex, программное обеспечение TriStation 1131.
Преимущества и особенности
- Архитектура TMR для максимальной надежности: Тройная модульная избыточность в TRICONEX AI2361 7400210-020 гарантирует непрерывную работу даже при сбое двух каналов — уникальное преимущество для систем, где отказ не допустим (например, системы охлаждения атомных реакторов).
- Уровень безопасности SIL 3: Сертификация SIL 3 подтверждает, что модуль снижает вероятность опасных сбоев до минимальных значений (≤ 10⁻⁹ на час), соответствуюя требованиям критических систем безопасности.
- Гибкость в подключении датчиков: Поддержка всех основных типов аналоговых сигналов (ток, напряжение, RTD, термокупели) позволяет использовать TRICONEX AI2361 7400210-020 в различных отраслях, без покупки специализированных модулей.
- Расширенная самодиагностика: Автоматическое выявление неисправностей (обрыв, короткое замыкание, выход за диапазон) и отправка сигналов в контроллер упрощают диагностику и сокращают время простоя.
- Компатибельность с экосистемой Triconex: Легкая интеграция с контроллерами и ПО Triconex обеспечивает единый цикл безопасности — от сбора данных до выполнения защитных действий (например, отключение оборудования при превышении критических параметров).
Примеры применения в отраслях
- Нефтегазовая отрасль: На крупных нефтеперерабатывающих заводах TRICONEX AI2361 7400210-020 собирает данные от датчиков давления в перегонных колоннах и температуры нефти. При превышении допустимых значений модуль передаёт сигнал в систему SIS, которая автоматически снижает нагрузку на колонну или останавливает процесс, предотвращая перегрев и выбросы.
- Химическая промышленность: В реактивных сосудах для производства полиэтилена TRICONEX AI2361 7400210-020 контролирует давление газа и температуру реакции (через термокупели K). Архитектура TMR гарантирует, что даже при сбое одного канала данные продолжают поступать в контроллер, и защитные механизмы (например, сброс давления) не отключаются.
- Атомная энергетика: В системах охлаждения реакторов атомных электростанций TRICONEX AI2361 7400210-020 измеряет температуру воды и расход охлаждающей среды (через RTD Pt1000). SIL 3 сертификация подтверждает, что сбои в сборе данных не приведут к перегреву реактора или аварии.
- Газовая промышленность: На компрессорных станциях газопроводов TRICONEX AI2361 7400210-020 собирает сигналы от датчиков вибрации и температуры компрессоров. При обнаружении аномалий (например, износ подшипников) модуль сигнализирует контроллеру, который снижает скорость компрессора, предотвращая механическое разрушение.
Сравнение с конкурентами
Сравним TRICONEX AI2361 7400210-020 с аналогичными аналоговыми входными модулями для систем безопасности — Siemens S7-400 FH AI (6ES7431-7QH00-0AB0, SIL 2) и ABB IMASI 12 (SIL 2):
| Параметр | TRICONEX AI2361 7400210-020 | Siemens S7-400 FH AI | ABB IMASI 12 |
|---|---|---|---|
| Архитектура избыточности | TMR (тройная) | Дуплекс (двойная) | Дуплекс (двойная) |
| Уровень SIL | SIL 3 (IEC 61508) | SIL 2 (IEC 61508) | SIL 2 (IEC 61508) |
| Количество каналов | 3 триплетных (9 входов) | 8 одиночных каналов | 8 одиночных каналов |
| Поддержка термокупелей | J, K, T, E, R, S, B | Только J, K, T | J, K, T, E |
| Рабочая температура | -40 °C до +70 °C | 0 °C до +60 °C | -25 °C до +60 °C |
| Сертификация ATEX Zone 1 | Да | Нет | Нет |
| Цена (примерная) | Высокая | Средняя | Средняя |
Преимущество TRICONEX AI2361 7400210-020 — это уникальная архитектура TMR, высокий уровень SIL 3 и поддержка опасных зон ATEX Zone 1, что делает его не заменяемым для критических систем. Кроме того, модуль работает в более широком диапазоне температур и поддерживает больше типов термокупелей, чем конкуренты, расширяя его применимость.
Рекомендации по выбору
- Выбирайте TRICONEX AI2361 7400210-020, если ваша система относится к классу SIL 3 (например, системы безопасности атомных электростанций, нефтеперерабатывающих заводов) — это единственный модуль среди сравниваемых, соответствующий этим требованиям.
- Остановитесь на TRICONEX AI2361 7400210-020, если вам нужно гарантировать непрерывную работу при сбое до двух каналов (например, в установках, где остановка приведет к миллионным потерям или угрозе жизни).
- Учтите тип датчиков: если требуется подключать термокупели для измерения высоких температур (> 600 °C, типы R/S/B), TRICONEX AI2361 7400210-020 — единственный подходящий выбор.
- Для эксплуатации в экстремальных условиях (-40 °C до +70 °C) или опасных зонах ATEX Zone 1 TRICONEX AI2361 7400210-020 является предпочтительным решением, так как конкуренты имеют более узкие диапазоны и отсутствуют соответствующие сертификации.
Меры предосторожности
- Монтаж с использованием экранированных кабелей: Для подключения датчиков к TRICONEX AI2361 7400210-020 используйте только экранированные кабели (с односторонним заземлением) — это уменьшает электромагнитные помехи и предотвращает искажения сигнала.
- Калибровка через TriStation 1131: Перед запуском и ежегодно калибруйте каждый канал модуля через ПО Triconex TriStation 1131 — неправильная калибровка снижает точность и может привести к ложным сигналам аварии.
- Не превышайте параметры сигнала: Не подключайте сигналы с током > 30 мА или напряжением > 10 В DC — перегрузка канала может привести к повреждению модуля и потере избыточности.
- Регулярный контроль диагностики: Проверяйте состояние каналов через контроллер Triconex — наличие ошибок (например, «Channel Fault») требует немедленного обслуживания, чтобы восстановить полную избыточность.
- Монтаж в сертифицированных шкафах: В опасных зонах (ATEX Zone 1) монтируйте TRICONEX AI2361 7400210-020 только в сертифицированных взрывозащищенных шкафах — нарушение требований может привести к риску взрыва.
