Описание
Описание продукта

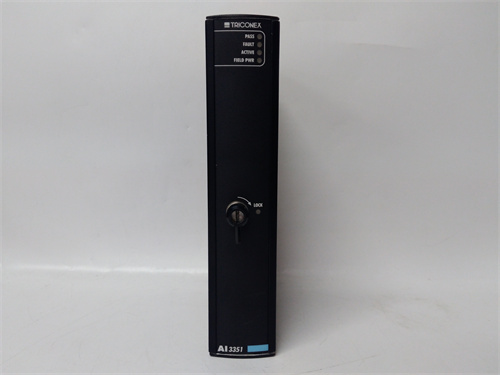

TRICONEX AI3351 — это триплетный (трехканальный) аналоговый входной модуль, разработанный на основе архитектуры TMR (Triple Modular Redundancy) — технологии тройной модульной избыточности. Основная задача TRICONEX AI3351 — собирать и обрабатывать аналоговые сигналы от промышленных датчиков (температурных, давлевых, уровневых) с максимальной надежностью, устраняя риск потери данных или ошибок за счет синхронной работы трех независимых каналов. Каждый канал TRICONEX AI3351 выполняет параллельные измерения, а система автоматически сравнивает результаты: при расхождении данных выбирается среднее значение (или исправный сигнал), что гарантирует непрерывную работу даже при сбое одного из каналов.
Особенно важна роль TRICONEX AI3351 в системах безопасности (SIS — Safety Instrumented Systems) и контролле критических процессов — например, в нефтегазовых установках, химических реакторах или атомных электростанциях. TRICONEX AI3351 поддерживает широкий спектр аналоговых сигналов, что позволяет интегрировать его с различными типами датчиков (включая токовые, напряжностные и температурные). Благодаря сертификации на соответствие стандартам SIL 3 (IEC 61508), TRICONEX AI3351 соответствует самым высоким требованиям к безопасности, предотвращая аварийные ситуации, вызванные сбоями в сборе данных. Каждый TRICONEX AI3351 проходит строгие тесты на устойчивость к экстремальным температурам, вибрациям и электромагнитным помехам, что обеспечивает долговечность и стабильность в тяжелых промышленных условиях.
Технические параметры
- Тип модуля: Аналоговый входной модуль (AI) с тройной модульной избыточностью (TMR)
- Количество каналов: 3 независимых триплетных канала (общее 9 физических входов, объединенных в 3 функциональных группы)
- Поддерживаемые типы сигналов:
- Токовые: 4–20 мА, 0–20 мА (максимальный входной ток: 30 мА на канал)
- Напряжностные: 0–5 В DC, 0–10 В DC, ±5 В DC, ±10 В DC
- Температурные: Поддержка RTD (Pt100, Pt1000) и термокупелей (J, K, T, E, R, S, B)
- Характеристики точности:
- Разрешение: 16 бит на канал
- Нелинейность: ≤ ±0.02% от полного диапазона (F.S.)
- Температурная дрейф: ≤ ±0.002% F.S./°C
- Задержка обработки сигнала: ≤ 200 мс (для стабильного сбора данных в режиме TMR)
- Рабочие условия:
- Температура: -40 °C до +70 °C
- Влажность: 5% – 95% (без конденсации)
- Уровень защиты (IP): IP20 (для монтажа на DIN-рейку в шкафу управления)
- Питание: 24 В DC (текущий расход: до 300 мА при максимальной нагрузке)
- Интерфейс связи: Совместим с шиной Triconex TriBus (для подключения к контроллерам Triconex 3600/4300)
- Сертификации: IEC 61508 (SIL 3), ATEX (Zone 1/2), IECEx, UL, CSA
- Совместимость: Контроллеры Triconex 3600, 4300, 5300; системы SIS Triconex.
Преимущества и особенности
- Тройная модульная избыточность (TMR): Архитектура TMR в TRICONEX AI3351 гарантирует непрерывную работу даже при сбое одного или двух каналов — критически важно для систем, где остановка процесса может привести к катастрофе (например, нефтеспровоцирование).
- Высокий уровень безопасности (SIL 3): Сертификация SIL 3 подтверждает, что TRICONEX AI3351 соответствует самым строгим стандартам безопасности, снижая вероятность опасных сбоев до минимальных значений.
- Гибкость в подключении датчиков: Поддержка различных типов сигналов (ток, напряжение, температура) позволяет использовать TRICONEX AI3351 с широким спектром промышленных датчиков, без необходимости покупки отдельных модулей.
- Расширенная диагностика: Модуль автоматически контролирует состояние каждого канала (включая проверку на обрыв, короткое замыкание и выход за пределы диапазона) и отправляет уведомления в контроллер Triconex — это ускоряет выявление и устранение неисправностей.
- Совместимость с системами Triconex: TRICONEX AI3351 идеально интегрируется с контроллерами и системами SIS Triconex, обеспечивая единый цикл безопасности от сбора данных до выполнения защитных действий.
Примеры применения в отраслях
- Нефтегазовая отрасль: На крупных нефтеперерабатывающих заводах TRICONEX AI3351 собирает данные от датчиков давления и температуры в трубопроводах с нефтью и газом. Благодаря TMR-архитектуре, модуль продолжает работать даже при сбое одного канала, предотвращая остановку перегонных колонн и потерю продукции.
- Химическая промышленность: В реактивных сосудах для производства опасных химикатов TRICONEX AI3351 контролирует температуру и давление реакции (через термокупели и давлевые датчики). При превышении критических значений сигналы от TRICONEX AI3351 запускают защитные механизмы (например, сброс давления), предотвращая взрыв или выброс токсичных веществ.
- Атомная энергетика: В системах охлаждения реакторов атомных электростанций TRICONEX AI3351 измеряет температуру воды и расход охлаждающей среды (через RTD и токовые датчики расхода). SIL 3 сертификация гарантирует, что сбои в сборе данных не приведут к перегреву реактора.
- Газовая промышленность: На компрессорных станциях газопроводов TRICONEX AI3351 собирает данные от датчиков вибрации и температуры компрессоров. При обнаружении аномалий модуль сигнализирует контроллеру, который снижает скорость компрессора или останавливает его, предотвращая механическое повреждение.
Сравнение с конкурентами
Сравним TRICONEX AI3351 с аналогичными аналоговыми входными модулями для систем безопасности — Siemens S7-400 FH AI (SIL 2) и ABB IMASI 12 (SIL 2):
| Параметр | TRICONEX AI3351 | Siemens S7-400 FH AI | ABB IMASI 12 |
|---|---|---|---|
| Архитектура избыточности | TMR (тройная) | Дуплекс (двойная) | Дуплекс (двойная) |
| Уровень SIL | SIL 3 (IEC 61508) | SIL 2 (IEC 61508) | SIL 2 (IEC 61508) |
| Количество каналов | 3 триплетных (9 входов) | 8 одиночных каналов | 8 одиночных каналов |
| Поддержка температурных датчиков | RTD, термокупели | Только RTD | RTD, термокупели |
| Рабочая температура | -40 °C до +70 °C | 0 °C до +60 °C | -25 °C до +60 °C |
| Цена (примерная) | Высокая | Средняя | Средняя |
Преимущество TRICONEX AI3351 — это более высокий уровень безопасности (SIL 3) и тройная избыточность, что делает его не заменяемым для критических процессов. Кроме того, TRICONEX AI3351 работает в более широком диапазоне температур и поддерживает больше типов температурных датчиков, чем конкуренты. Несмотря на более высокую цену, TRICONEX AI3351 оправдывает инвестиции в системах, где безопасность является приоритетом.
Рекомендации по выбору
- Выбирайте TRICONEX AI3351, если ваша система относится к критическим процессам (нефтегаз, химия, атомная энергетика) и требует уровня безопасности SIL 3 — это единственный модуль среди сравниваемых, который соответствует этим требованиям.
- Остановитесь на TRICONEX AI3351, если вам нужно гарантировать непрерывную работу при сборе данных (например, в установках, где остановка приведет к большим экономическим потерям или опасности для жизни) — архитектура TMR обеспечивает максимальную надежность.
- Учтите тип датчиков: если вам нужно подключать термокупели (для измерения высоких температур > 600 °C), TRICONEX AI3351 подходит лучше, чем Siemens S7-400 FH AI (который не поддерживает термокупели).
- Для эксплуатации в экстремальных температурах (-40 °C до +70 °C) — например, на открытом нефтепромысле в северных регионах — TRICONEX AI3351 является предпочтительным выбором, так как конкуренты имеют более узкий диапазон работы.
Меры предосторожности
- При монтаже TRICONEX AI3351 используйте только экранированные кабели для подключения датчиков — это уменьшает влияние электромагнитных помех на сигналы и предотвращает искажения данных.
- Перед запуском системы калибруйте каждый канал TRICONEX AI3351 через программное обеспечение Triconex TriStation — неправильная калибровка снижает точность и может привести к ошибкам в работе системы безопасности.
- Не превышайте максимальные параметры входных сигналов (например, ток > 30 мА) — перегрузка канала может привести к повреждению модуля и потере избыточности.
- Регулярно проверяйте состояние диагностики TRICONEX AI3351 через контроллер Triconex — своевременное устранение мелких сбоев (например, обрыв кабеля) предотвращает потерю функциональности каналов.
- В опасных зонах (ATEX Zone 1) монтируйте TRICONEX AI3351 только в соответствии с требованиями сертификации — например, используйте сертифицированные шкафы и кабели, чтобы избежать риска взрыва.
AI3351
