Описание
Triconex CIM3211S2 — это высоконадежный модуль входов/выходов (I/O) для систем безопасности безопасности (SIS — Safety Instrumented System) компании Schneider Electric (бренд Triconex), разработанный для критических промышленных приложений с высокими требованиями к надежности и безопасности. Он является частью триплетной резервируемой системы Triconex, обеспечивая обработку аналоговых и дискретных сигналов в условиях, где остановка производства или отказ системы может привести к катастрофам, материальному ущербу или угрозе жизни людей. Пока ссылка на продукт не предоставлена, ниже представлено детальное описание на основе технической спецификации Triconex для данной модели.
Описание продукта

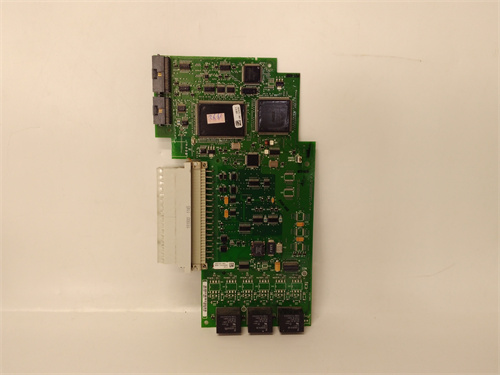

Модуль Triconex CIM3211S2 оснащен 16 дискретными входами (DI) и 16 дискретными выходами (DO), работающими на напряжении 24 ВDC — это позволяет ему обрабатывать сигналы от аварийных кнопок, датчиков положения клапанов, сигнализаторов аварий и управлять исполнительными устройствами (сolenoid-клапанами, реле аварийного останова). Благодаря триплетной архитектуре (трех независимых каналов обработки) Triconex CIM3211S2 обеспечивает отказоустойчивость: при отказе одного канала два других продолжают работу без потери функциональности, что соответствует стандарту SIL 3 (Safety Integrity Level) по IEC 61508. Это делает его незаменимым в нефтегазовой промышленности, химической промышленности и атомной энергетике.
Например, на нефтепроводном комплексе Triconex CIM3211S2 интегрирован в систему аварийного останова (ESD — Emergency Shutdown System): через 16 дискретных входов он получает сигналы от датчиков давления в трубопроводе (сигнал “авария” при превышении 100 бар) и температурных датчиков (авария при >150°C). Triconex CIM3211S2 обрабатывает эти сигналы в трех независимых каналах, и при подтверждении аварии отправляет команду через 16 выходов на закрытие аварийных клапанов и остановку насосов. Благодаря функциям “согласования сигналов” между каналами Triconex CIM3211S2 исключает ложные срабатывания (например, от помех) — команда на остановку генерируется только при совпадении сигналов хотя бы в двух из трех каналов.
Triconex CIM3211S2 имеет герметичный корпус из нержавеющей стали (AISI 316L) с габаритами 320 мм × 160 мм × 80 мм и монтируется в специальные шкафы Triconex T8100. Корпус сертифицирован по классу защиты IP65 — это позволяет устанавливать модуль в зонах с повышенным риском загрязнения пылью или попадания влаги (например, на морских платформах или в химических заводах). Модуль поддерживает внутреннюю коммуникацию с контроллерами Triconex через шину TriBus (скорость передачи 100 Мбит/с), обеспечивая синхронизацию данных между всеми компонентами системы с задержкой ≤1 мс. При возникновении неисправности в одном из каналов Triconex CIM3211S2 активирует локальный индикатор состояния (три светодиода, по одному на канал) и отправляет код ошибки в операторскую панель — это позволяет техническим специалистам заменить неисправный компонент без остановки системы.
Особое преимущество Triconex CIM3211S2 — встроенная функция “автоматической самодиагностики”: модуль каждую секунду проверяет состояние всех входов/выходов, целостность каналов и коммуникацию с контроллером. При выявлении дефекта (например, обрыв провода в входе или короткое замыкание в выходе) Triconex CIM3211S2 автоматически переключает неисправный канал в режим “пассивный” и перераспределяет функции между двумя оставшимися — это гарантирует сохранение SIL 3 класса даже при частичном отказе. Также модуль поддерживает хранение журнала событий в неvolatile памяти (до 10 000 записей), что упрощает расследование причин аварий и соответствие требованиям нормативов (например, OSHA или API).
Дополнительной безопасностью Triconex CIM3211S2 является защита входов/выходов от перегрузок (максимальный ток ≤1 А), электростатического разряда (±25 кВ) и электромагнитных помех (класс EN 61000-6-4). Модуль прошел сертификацию по международным стандартам для критических систем (ATEX, IECEx, UL 1998) — это подтверждает его надежность в опасных зонах (например, зонах с возможностью взрыва), увеличивая срок службы до 20 лет при правильном обслуживании.
Технические параметры
| Параметр | Значение |
|---|---|
| Тип устройства | Модуль дискретных входов/выходов для систем безопасности Triconex |
| Конфигурация I/O | 16 дискретных входов (DI) + 16 дискретных выходов (DO) |
| Тип сигналов | Дискретные сигналы 24 ВDC (диапазон 18–32 ВDC) |
| Архитектура | Триплетная (трехканальная) с резервированием |
| Уровень безопасности | SIL 3 (по IEC 61508), PFDavg ≤1×10⁻⁷ на год |
| Задержка обработки | ≤1 мс |
| Протокол коммуникации | TriBus (с шиной контроллера Triconex) |
| Функции самодиагностики | Проверка входов/выходов, каналов, коммуникации; запись журнала событий |
| Журнал событий | Невосстановимая память, до 10 000 записей |
| Защита | От перегрузок (≤1 А/выход), ЭПР (±25 кВ), электромагнитных помех (EN 61000-6-4) |
| Диапазон рабочих температур | -40°C — +70°C |
| Напряжение питания | 24 ВDC (диапазон 18–32 ВDC) — три независимых источника (по одному на канал) |
| Потребление | ≤150 мА на канал |
| Габариты (Ш×В×Г) | 320 мм × 160 мм × 80 мм |
| Тип монтажа | В шкаф Triconex T8100 (специальная рама) |
| Класс защиты | IP65 |
| Сопротивление вибрациям | До 5 г (в диапазоне 10–2000 Гц) |
| Сертификаты | CE, UL 1998, ATEX (Zone 2), IECEx, SIL 3 (IEC 61508), API 551 |
Преимущества и особенности
- Триплетная резервируемость: Triconex CIM3211S2 работает через три независимых канала, гарантируя отказоустойчивость и соответствие SIL 3 — критично для опасных производств.
- Герметичный корпус IP65: Нержавеющая сталь AISI 316L защищает модуль от влаги, пыли и коррозии — идеально для морских платформ и химических заводов.
- Автоматическая самодиагностика: Модуль непрерывно проверяет себя и переключает неисправные каналы, сохраняя работоспособность даже при частичных отказах.
- Совместимость с системами Triconex: Легкая интеграция с контроллерами T8100 и шиной TriBus упрощает построение комплексных систем безопасности.
Примеры применения
- Нефтегазовая промышленность: На морской платформе добычи газа Triconex CIM3211S2 управляет системой аварийного останова: через входы получает сигналы от датчиков утечки газа и превышения давления, через выходы отправляет команды на закрытие клапанов и остановку компрессоров. Триплетная архитектура исключает ложные срабатывания, а IP65 защищает от морской среды.
- Химическая промышленность: В заводе по производству токсичных реагентов Triconex CIM3211S2 контролирует состояние реакторов: входы принимают сигналы от датчиков температуры и давления, выходы управляют аварийными вентиляторами и замками дверей зон ограничения. Журнал событий помогает анализировать причины аварий и соблюдать нормативы безопасности.
- Атомная энергетика: В ядерной электростанции Triconex CIM3211S2 интегрирован в систему защиты реактора: через входы получает сигналы от датчиков уровня воды и радиации, через выходы активирует системы охлаждения и аварийное облучение. SIL 3 сертификация подтверждает соответствие международным стандартам безопасности.
Сравнение с конкурентами
| Параметр | Triconex CIM3211S2 | Siemens S7-400F (DI/DO модуль) | Honeywell Safety Manager I/O |
|---|---|---|---|
| Архитектура | Триплетная (3 канала) | Дуплексная (2 канала) | Триплетная (3 канала) |
| Уровень безопасности | SIL 3 | SIL 2 | SIL 3 |
| Количество I/O | 16 DI + 16 DO | 16 DI + 16 DO | 8 DI + 8 DO |
| Класс защиты | IP65 | IP20 | IP65 |
| Диапазон температур | -40°C — +70°C | 0°C — +60°C | -40°C — +70°C |
Triconex CIM3211S2 выделяется триплетной архитектурой, SIL 3 и большим количеством I/O (32 канала) — это преимущество для крупных критических систем. В сравнении с Siemens S7-400F он поддерживает более высокий уровень безопасности и герметичность; в сравнении с Honeywell Safety Manager I/O — имеет больше каналов, что снижает количество модулей в системе и упрощает обслуживание.
Советы по выбору и предостережения
- Оцените уровень риска и требования к SIL: Выбирайте Triconex CIM3211S2 для систем с высоким риском (нефтегаз, химия) и требованиями SIL 3; для SIL 2 подойдет Siemens S7-400F.
- Проверьте совместимость с контроллерами: Модуль работает только с системами Triconex (T8100, T9400); для других платформ (например, Honeywell) выберите соответствующие I/O модули.
- Монтаж и эксплуатация: Устанавливайте только в шкафы Triconex T8100 с триплексным питанием; не эксплуатируйте в зонах с агрессивными газами (например, хлор) — это может повредить корпус.
- Обслуживание: Только сертифицированные специалисты Triconex могут проводить замену и настройку; раз в год проверяйте герметичность соединений и обновляйте прошивку через официальное ПО Triconex. Журнал событий храните не менее 5 лет для соответствия нормативов.
Triconex CIM3211S2 — это эталон надежности для критических систем безопасности, подтверждающий технологическое лидерство Triconex в области защитных систем промышленности. Он сочетает высокий уровень безопасности, герметичность и автоматическую диагностику, становясь неотъемлемой частью инфраструктуры, где ошибка не допускается.
