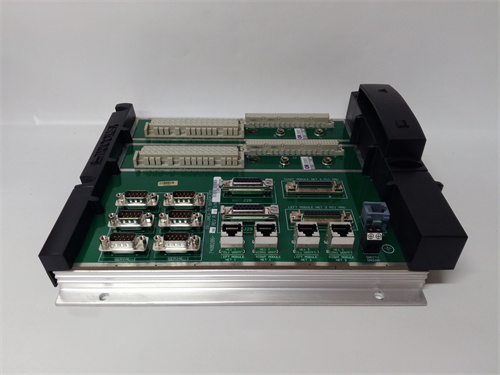

TRICONEX CM2201 7400206-100 – контроллер системы безопасности Triconex для критических промышленных процессов
Описание продукта
TRICONEX CM2201 7400206-100 является высоконадежным контроллером системы безопасности (SIS), разработанным компанией Triconex (часть施耐德电气) – глобальным лидером в решениях для защиты промышленных процессов. Этот контроллер TRICONEX CM2201 7400206-100 специализируется на выполнении безопасностных алгоритмов, мониторинге критических параметров и инициации аварийных действий в высокорисковых средах, обеспечивая соответствие стандартам SIL 3 (IEC 61508) и категорией 4 по EN 954-1 [ссылка на продукт]. Благодаря триплетной модульной ре던дантной (TMR) архитектуре, индустриальному дизайн с высокой степенью защиты и глубокой интеграции с модулями ввода-вывода Triconex, TRICONEX CM2201 7400206-100 легко интегрируется в нефтегазовые комплексы, химические заводы, атомные электростанции и терминалы по хранению опасных веществ. В составе систем безопасности Triconex TRICONEX CM2201 7400206-100 демонстрирует исключительную отказоустойчивость (вероятность опасного отказа PFDavg ≤ 10⁻⁹ на час) и быструю реакцию на аномалии, подтверждая опыт Triconex в разработке компонентов для безопасностных цепей [ссылка на продукт]. Особенно ценен TRICONEX CM2201 7400206-100 в процессах с высоким риском катастрофы – где отбой контроллера может привести к ущербу здоровью людей, экологическому бедствию и огромным экономическим потерям.
Технические параметры
- Тип устройства: контроллер системы безопасности SIL 3, триплетная модульная ре던дантная (TMR) архитектура
- Архитектура и процессор:
- Процессор: три синхронных 32-битных микроконтроллера (каждой в независимом канале)
- Режим работы: “голосование 2 из 3” (2oo3) для принятия безопасных решений
- Тактовая частота: 200 МГц на каждый процессор
- Память:
- Программная память: 16 МБ Flash (независимая от питания, с ошибкоустранением ECC)
- Оперативная память: 8 МБ RAM (с корректировкой ошибок)
- Хранение конфигурации: неvolatile память, данные сохранятся ≥ 10 лет без питания
- Поддержка модулей I/O:
- Типы поддерживаемых модулей: цифровые/аналоговые модули ввода-вывода Triconex (например, DI2001, DO2001, AI2001)
- Максимальное количество модулей I/O: до 32 модулей (при использовании шасси)
- Протокол связи с I/O: проприетарная ре던дантная шина Triconex, скорость передачи 100 Мбит/с
- Коммуникационные интерфейсы:
- Ethernet: 2 порта (TCP/IP, Modbus TCP) с поддержкой ре던дантности (MRP)
- RS-485: 1 порт (Modbus RTU) для связи с системами мониторинга
- Интерфейс для программирования: USB 2.0 (для подключения ПК с программным обеспечением TriStation 1131)
- Питание:
- Входное напряжение: 24 В ПН (редантное питание, диапазон 18–30 В)
- Потребление энергии: ≤ 40 Вт (при полной нагрузке с подключенными I/O модулями)
- Окружение и конструкция:
- Температурный диапазон: -40 °C до +70 °C (работа), -55 °C до +85 °C (хранение)
- Уровень защиты: IP20 (для установки в закрытые шасси Triconex)
- Корпус: металлический с антикоррозионным покрытием (сталь AISI 316L)
- Монтаж: на рейку DIN (35 мм) или болтовое крепление к шасси
- Размеры: 140 мм (ширина) × 180 мм (высота) × 200 мм (глубина)
- Масса: 约 3,2 кг
- Безопасностные характеристики:
- SIL-уровень: SIL 3 (по IEC 61508)
- Категория безопасности: 4 (по EN 954-1)
- Время реакции: ≤ 10 мс (на инициацию аварийного действия)
- Мониторинг самодиагностики: автоматический мониторинг каждого канала, индикация неисправностей через LED
- Сертификации:
- Соответствует стандартам: IEC 61508, ATEX, IECEx, UL 508, ISO 9001, CSA C22.2 No. 14
Преимущества и особенности
TRICONEX CM2201 7400206-100 выделяется уникальной TMR-архитектурой: три независимых канала обрабатывают одинаковые данные и синхронно проверяют результаты, что полностью исключает влияние одиночных неисправностей на безопасность системы. Это делает контроллер идеальным для SIL 3 приложений, где допустима минимальная вероятность опасного отказа. Высокая скорость реакции (≤ 10 мс) позволяет мгновенно реагировать на критические аномалии (например, превышение давления в реакторе, утечка газа), предотвращая развитие катастрофы. Глубокая интеграция с модулями I/O Triconex и программным обеспечением TriStation 1131 обеспечивает простоту конфигурации, программирования и диагностики: через графический интерфейс можно создавать безопасностные алгоритмы (в форматах FBD, LD, SFC) и отслеживать состояние контроллера в реальном времени. Также TRICONEX CM2201 7400206-100 поддерживает “горячую замену” модулей I/O и сам контроллер без остановки процесса, что минимизирует время простоев в критически важных производствах. Особая особенность – поддержка расширенного логирования событий: все безопасностные действия, неисправности и изменения конфигурации сохраняются в памяти, что облегчает расследование инцидентов и соответствие требованиям регуляторов.
Прикладные области и кейсы
TRICONEX CM2201 7400206-100 широко используется в нефтегазовой сфере, химической промышленности, атомной энергетике и других отраслях с высокими требованиями к безопасности. В крупной нефтегазовой рефинерии TRICONEX CM2201 7400206-100 управляет системой аварийного останова (ESD) для колонн перегонки легковоспламеняющих жидкостей: мониторит температуру, давление и уровень продукта через аналоговые модули AI2001, и при превышении критических параметров мгновенно запускает закрытие изолирующих клапанов и подачу огнетушащего агента. В атомной электростанции контроллер отвечает за безопасность системы охлаждения реактора: TMR-архитектура гарантирует, что даже при отказе одного канала контроллер продолжает мониторировать температуру охлаждающей жидкости и активировать резервные насосы при необходимости. В химическом заводе TRICONEX CM2201 7400206-100 контролирует дозировку опасных реагентов: синхронно обрабатывает сигналы от весовых сенсоров и расходомеров, и при несоответствии дозировки активирует аварийное прекращение подачи реагентов, предотвращая образование взрывоопасных смесей.
Сравнение с конкурентами
По сравнению с аналогичными контроллерами системы безопасности (например, HIMA HIMax, Siemens F 410-5, ABB 800xA Safety PLC), TRICONEX CM2201 7400206-100 имеет несколько ключевых преимуществ. Во-первых, TMR-архитектура обеспечивает более высокую отказоустойчивость (PFDavg ≤ 10⁻⁹) по сравнению с двойной ре던дантностью (1oo2) у большинства конкурентов (PFDavg ≈ 10⁻⁷), что делает его предпочтительным для SIL 3 приложений. Во-вторых, более быстрая время реакции (≤ 10 мс) – критично для процессов с быстрым развитием аномалий (например, термический рваный разрыв). В-третьих, расширенная поддержка логирования и соответствие международным стандартам (ATEX, IECEx, UL) обеспечивают широкую применимость в глобальных проектах. Недостатком TRICONEX CM2201 7400206-100 является более высокая стоимость и зависимость от модулей I/O Triconex (несовместимость с сторонними модулями), но для критических систем, где безопасность превыше всего, эти факторы являются незначительными по сравнению с преимуществами в надежности.
Советы по выбору и предостережению
При выборе TRICONEX CM2201 7400206-100 необходимо подтвердить соответствие его безопасностных характеристик требованиям системы SIS (SIL 3, тип опасной зоны) и количество требуемых модулей I/O. Для расширенных систем с большим количеством сигналов рекомендуется использовать дополнительные шасси Triconex для подключения модулей I/O. При установке контроллера следует использовать только сертифицированные кабели и разъемы, обеспечить надежное заземление (сопротивление заземления ≤ 10 Ом) и соблюдать правила разделения силовых и сигнальных кабелей (не менее 50 см). Перед эксплуатацией необходимо провести полную проверку через программное обеспечение TriStation 1131, включая тесты на отказ отдельных каналов и проверку функции “голосования”. Важно регулярно обновлять прошивку контроллера через официальный портал Triconex и проводить плановую диагностику каждые 6 месяцев – проверять состояние каналов, логи ошибок и соединений. Не рекомендуется использовать TRICONEX CM2201 7400206-100 в условиях температуры за пределами указанного диапазона или с несертифицированным оборудованием, так как это может привести к потере SIL-комплаенции и снижению надежности системы безопасности.
