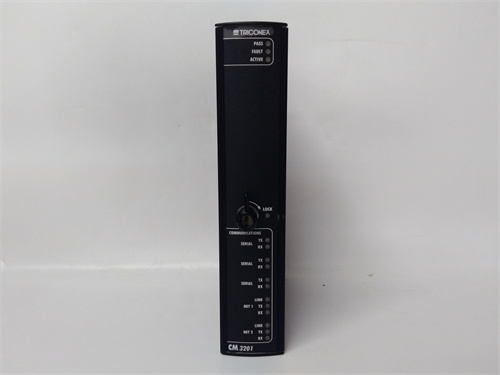

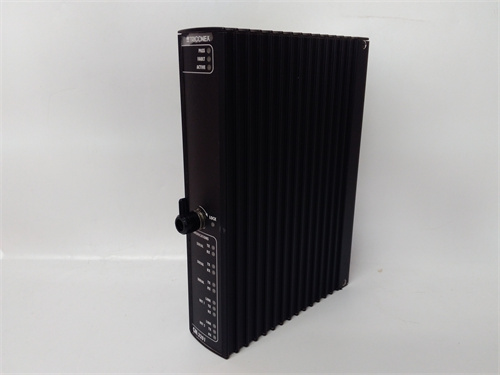

TRICONEX CM3201

Описание

Общая информация о продукте TRICONEX CM3201

Технические параметры TRICONEX CM3201

• Параметры интерфейсов и протоколов:
  • Встроенные интерфейсы:
    • 2 порта Gigabit Ethernet (10/100/1000 Мбит/с, RJ45) — для связи с SCADA, HMI и корпоративными сетями;
    • 2 порта Serial (RS-485/RS-232) — для локального обслуживания и подключения низкоскоростных устройств (терминалы, принтеры для логирования);
    • 1 порт USB (Type A) — для настройки, обновления ПО и экспорта локальных логов;
  • Поддерживаемые протоколы: Modbus TCP/RTU, DNP3.0 (Level 2), OPC UA/DA, Ethernet/IP — универсальность для интеграции с разными внешними системами;
  • Максимальная скорость передачи: 1 Гбит/с (по Ethernet) — для быстрой передачи больших объемов данных (например, исторические логи аварий, параметры системы безопасности);
  • Латентность передачи: ≤ 1 мс (для критических сигналов о состоянии системы) — минимальная задержка для реального времени.
• Защита и надежность:
  • Архитектура: Поддержка триплексной системы Tricon — данные передаются через три независимые каналы для сверки и предотвращения искажений;
  • Устойчивость к электромагнитным помехам (EMC): Класс EN 61000-6-4 (иммунитет) и EN 61000-6-2 (эмиссия);
  • Защитные функции:
    • Защита от несанкционированного доступа (парольная авторизация, поддержка SSL/TLS для Ethernet, фильтры доступа IP);
    • Детекция ошибок передачи (контрольная сумма CRC, повторная передача при ошибке, автоматическое восстановление связи);
    • Резервное копирование конфигурации (встроенная Flash-память 1 ГБ);
    • Защита от перепадов напряжения на входах (стабилизация при отклонении ±25% от номинала);
  • SIL-классификация: SIL 3 (IEC 61508, IEC 61511) — для систем с высочайшими требованиями к безопасности;
  • Время между отказами (MTBF): ≥ 12 000 000 часов (по данным TRICONEX).
• Интеграция и конфигурация:
  • Интерфейс с TRICONEX Tricon: Встроенная шина Tricon Backplane (скорость передачи 100 Мбит/с);
  • Совместимое ПО: TRICONEX TriStation 1131, TRICONEX Tricon Diagnostics Tool — для настройки параметров интерфейсов, конфигурации протоколов и мониторинга;
  • Поддерживаемые функции: Онлайн-мониторинг состояния соединений, логирование событий коммуникации, отправка предупреждений при потере связи (на HMI или по электронной почте).
• Механические и эксплуатационные параметры:
  • Габариты: 140 × 100 × 35 мм (ширина × высота × глубина);
  • Вес: 约 420 г;
  • Тип монтажа: Врезной в шасси TRICONEX Tricon (стандартный слот);
  • Температурный диапазон:
    • Рабочий диапазон: -40 °C до +70 °C — адаптирован к экстремальным условиям;
    • Диапазон хранения: -55 °C до +85 °C;
  • Требуемое питание: 5 В DC ±10%, 24 В DC ±15% (потребляемый ток ≤ 180 мА).

Преимущества и особенности TRICONEX CM3201

1. Триплексная архитектура для SIL 3: Поддержка триплексной передачи данных гарантирует, что TRICONEX CM3201 не передает искаженные или неполные данные. В атомной электростанции при передаче сигнала о состоянии аварийных стержней модуль отправляет информацию через три канала — только при совпадении всех трёх сигналов SCADA обрабатывает команду, предотвращая ложные аварийные остановки.
2. Широкое поддержание протоколов и гибкая интеграция: Поддержка Modbus, DNP3.0 и OPC UA делает TRICONEX CM3201 универсальным для разных сценариев. В нефтегазовой установке модуль подключается к корпоративному SCADA через OPC UA (для передачи исторических данных) и к локальному HMI через Modbus TCP (для реального мониторинга) — не требуется дополнительных адаптеров, экономя слоты в шасси Tricon.
3. Полная интеграция с системой TRICONEX Tricon: TRICONEX CM3201 автоматически синхронизируется с контроллером TRICONEX 9561-810 при запуске, конфигурация через TriStation 1131 занимает не более 20 минут. Инженеры могут быстро настроить “DNP3.0 сервер” для связи с системой архивирования или “Modbus TCP клиент” для передачи данных в локальный принтер, не требуя внешнего оборудования.
4. Устойчивость к экстремальным условиям: Работоспособность в диапазоне -40/+70 °C и защита EMC делают TRICONEX CM3201 подходящим для северных нефтяных площадей (температура -35 °C) или химических заводов (температура +65 °C) — модуль продолжает стабильно передавать данные, не теряя соединений даже при сильных электромагнитных помехах от компрессоров.

Примеры применения TRICONEX CM3201

• Атомная электростанция (система охлаждения реактора): В АЭС TRICONEX CM3201 передаёт данные о температуре воды, положении аварийных стержней и состоянии модулей I/O через OPC UA в центральное SCADA. При превышении температуры > 320 °C модуль отправляет сигнал аварии за 0,8 мс, SCADA автоматически запускает резервную систему охлаждения и оповещает операторов.
• Нефтегазовая установка (нефтеперерабатывающий завод): В заводе TRICONEX CM3201 использует Modbus TCP для связи с контроллером TRICONEX 9561-810 и DNP3.0 для передачи данных в систему архивирования. При утечке нефтепродуктов модуль сохраняет логи событий (время, параметры датчиков) и передает их в архив, что облегчает расследование причин аварии.
• Химическая промышленность (производство ядовитых химикатов): В реакторном зале TRICONEX CM3201 подключается к локальному HMI через RS-485 (для операторов) и к корпоративной сети через Ethernet (для руководства). При превышении концентрации токсичных газов > 50 ppm модуль отправляет предупреждение на HMI и электронную почту, операторы быстро останавливают реактор, предотвращая выброс газов.

Сравнение с конкурентами

Рекомендации по выбору и предостережения

Рекомендации по выбору

• Проверьте совместимость с TRICONEX Tricon: Прежде чем приобрести TRICONEX CM3201, убедитесь, что он поддерживается вашей версией Tricon (≥ v11.0) и контроллером TRICONEX 9561-810. Информация о совместимости доступна в документации на [ссылка на TRICONEX CM3201] или через техническую поддержку TRICONEX.
• Оцените требования к SIL и протоколам: Если ваша система требует SIL 3 и поддержки DNP3.0 (для архивирования), TRICONEX CM3201 — оптимальный выбор; для SIL 2 систем можно рассмотреть модули с дуплексной архитектурой.
• Приобретайте оригинал: Для гарантии SIL 3 и триплексной работы покупайте TRICONEX CM3201 только у авторизованных дилеров TRICONEX — подделки не поддерживают триплексную передачу и имеют низкий MTBF (< 5 млн часов), что может привести к авариям.

Предостережения

• Не используйте с несовместимыми системами: TRICONEX CM3201 разработан для TRICONEX Tricon — использование с HIMA HIMatrix или Siemens Siprotec приведет к несовместимости протоколов и невозможности триплексной проверки данных.
• Настройте защиту доступа и фильтры IP: После конфигурации обязательно установите пароль администратора и разрешайте доступ только для доверенных IP-адресов — несанкционированное изменение параметров может привести к сбою коммуникаций или утечке данных.
• Осуществляйте монтаж при отключенном питании: При установке или замене TRICONEX CM3201 отключите питание шасси Tricon — это предотвращает электроудар и повреждение триплексных цепей модуля.
• Регулярно обновляйте ПО и резервное копирование: Каждый квартал обновляйте firmware TRICONEX CM3201 через TriStation 1131 и создавайте резервную копию конфигурации — обновления исправляют ошибки протоколов, а резервная копия ускоряет восстановление при сбое.

CM3201
