1. Описание продукта

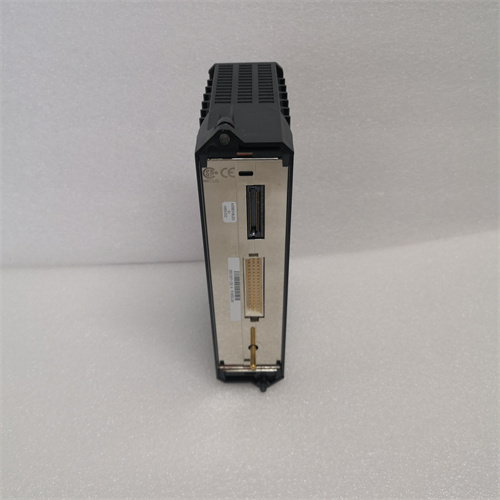

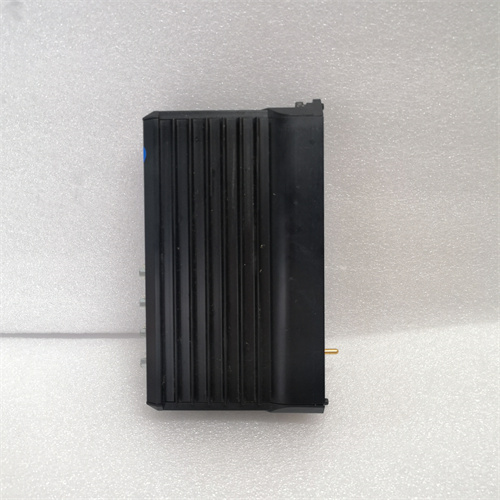

Основным компонентом для систем безопасности критических промышленных процессов (нефтегаз, химическая промышленность, энергетика) является Triconex D03625 ([Ссылка на Triconex D03625]) — это триплексный дискретный входной модуль от компании Triconex (бренд Schneider Electric), специализирующейся на решениях безопасности для систем с требованиями к высокой надежности (SIL 3). Triconex D03625 разработан для приема цифровых сигналов (включение/отключение) от предохранительных устройств (датчики аварийных состояний, кнопки аварийной остановки, переключатели положения) и передачи их в триплексные контроллеры безопасности Triconex (например, Triconex 3008, Triconex 4100) для своевременного включения защитных механизмов. Благодаря триплексной архитектуре (трёхкратное дублирование логики и коммутации), Triconex D03625 обеспечивает отказоустойчивость — даже при сбое одного из каналов модуль продолжает работать, предотвращая остановку критических процессов. Особенно ценится Triconex D03625 за соответствие международным стандартам безопасности (IEC 61508 SIL 3, IEC 61511), что делает его обязательным для объектов с высоким риском аварий (например, нефтяные рефайнеры, атомные электростанции). Важно отметить, что Triconex D03625 поддерживает изолированную коммутацию каждого входа и встроенные функции самодиагностики, что упрощает обслуживание и снижает риск ложных срабатываний. Кроме того, Triconex D03625 полностью совместим с программным обеспечением Triconex TriStation 1131, что позволяет быстро настраивать входные каналы и отслеживать состояние модуля в режиме реального времени.
2. Технические параметры продукта
| Параметр | Значение для Triconex D03625 |
|---|---|
| Тип устройства | Триплексный дискретный входной модуль для систем безопасности |
| Архитектура | Триплексная (3 независимых канала работы); поддержка «2 из 3» (2oo3) логики голосования |
| Количество входных каналов | 16 независимых дискретных входов (каждой вход изолирован от других) |
| Тип входных сигналов | Дискретные (НО/НР — нормально открытое/закрытое); поддерживаются сигналы от кнопок, датчиков proximity, предохранительных переключателей |
| Напряжение питания входов | 24 В ДС (диапазон допуска: 18–30 В ДС); логический уровень «1» (активный): ≥ 17 В ДС; логический уровень «0» (неактивный): ≤ 5 В ДС |
| Потребляемый ток на канал | ≤ 6 мА (при активном сигнале) |
| Скорость реакции | ≤ 2 мс (время считывания сигнала + голосования между триплексными каналами) |
| Изоляция | По каналу: 500 В АС (между входом и землей, между входами); изоляция питания: 1000 В АС |
| Протокол связи с контроллером | 专有ный триплексный протокол Triconex (совместим с контроллерами Triconex 3008/4100/5000) |
| Коммуникационные интерфейсы | Подключение к шине контроллера Triconex через разъем DIN 41612 (32 контакта) |
| Напряжение питания модуля | 24 В ДС (диапазон допуска: 20–28 В ДС); потребляемый ток: ≤ 1,2 А (без нагрузки на входы) |
| Температурный диапазон работы | -40 °C до +70 °C (без конденсации); хранилище: -40 °C до +85 °C |
| Уровень защиты | IP20 (IEC 60529) — для монтажа в закрытых шкафах управления (DIN-рейка) |
| ЭМС-защита | Соответствует стандартам EN 61000-6-2 (иммунитет) и EN 61000-6-4 (эмиссия); защита от импульсных помех: ±4 kV (на входах), ±2 kV (на шине питания) |
| Габаритные размеры (Ш×Г×В) | 48 × 160 × 100 мм (совместимо с DIN-рейкой 35 мм) |
| Вес | 450 г |
| Сертификации | IEC 61508 SIL 3, IEC 61511 SIL 3, ATEX Zone 1/2 (для опасных зон с газами/пылью), IECEx, UL 61010-1, CSA C22.2 No. 61010-1 |
| Тип монтажа | DIN-рейка 35 мм (скреплительный крепеж); максимальное количество модулей на контроллер: 12 (в зависимости от модели контроллера Triconex) |
| Функции самодиагностики | Мониторинг состояния триплексных каналов, детекция короткого замыкания/обрыва на входах, индикация ошибок питания, проверка логики голосования |
| Индикаторы | LED-индикаторы для каждого входа (зеленый — активный сигнал, красный — ошибка) и для триплексных каналов (желтый — канал работает, красный — канал неисправен) |
3. Преимущества и особенности
- Триплексная архитектура и отказоустойчивость: Triconex D03625 ([Ссылка на Triconex D03625]) использует триплексную схему (3 независимых канала) с логикой «2 из 3» (2oo3) — решение о состоянии сигнала принимается на основе согласия двух из трёх каналов. Это исключает ложные срабатывания из-за сбое одного канала и гарантирует работу модуля даже при частичном отказе, что критично для систем безопасности (например, в атомных электростанциях или нефтяных рефайнерах).
- Соответствие стандартам SIL 3: Подтверждение соответствия IEC 61508 SIL 3 и IEC 61511 SIL 3 делает Triconex D03625 допустимым для объектов с высоким риском аварий. Это устраняет юридические риски для оператора предприятия и гарантирует, что модуль способен предотвратить или смягчить последствия аварии (например, взрыв на химическом заводе).
- Полная изоляция входов и защита от перегрузок: Каждый вход Triconex D03625 изолирован от других и от земли на 500 В АС, что защищает модуль и контроллер от повреждения при коротком замыкании на входной линии или перепаде напряжения. Это особенно важно в суровых условиях (например, на нефтяных платформах с высоким уровнем влажности и коррозии).
- Удобная диагностика и управление через TriStation 1131: Совместимость с ПО Triconex TriStation 1131 позволяет операторам настраивать входные каналы (например, установить задержку срабатывания для шумных сигналов), запускать автоматические тесты самодиагностики и отслеживать состояние модуля в режиме реального времени. Детальные логи ошибок помогают быстро локализовать проблему (например, определить, какой вход имеет обрыв), снижая время простоя.
- Широкий температурный диапазон и устойчивость к ЭМС: Работа в диапазоне -40 °C до +70 °C делает Triconex D03625 подходящим для экстремальных условий — например, на северных нефтяных месторождениях (низкие температуры) или в печах металлургических заводов (высокие температуры). Защита от ЭМС предотвращает сбои модуля при воздействии промышленных помех (например, от высоковольтных насосов).
4. Примеры применения в отраслях
Triconex D03625 активно используется в отраслях, где требуется максимальная надежность систем безопасности:
- Нефтегазовая отрасль (система аварийной остановки на рефайнере): На нефтяном рефайнере Triconex D03625 подключен к 16 кнопкам аварийной остановки (ESD — Emergency Shutdown) и датчикам превышения давления в трубопроводах с горючими жидкостями. Модуль передает сигналы в контроллер Triconex 4100, который при активном сигнале (например, превышение давления на 20% выше нормы) активирует аварийную остановку: закрывает топливные клапаны, останавливает насосы и открывает сбросные клапаны. Триплексная архитектура Triconex D03625 гарантирует, что сигнал не будет упущен даже при сбое одного канала модуля.
- Химическая промышленность (контроль уровня жидкости в реакторах): В химическом заводе Triconex D03625 собирает сигналы от 12 датчиков уровня жидкости в реакторах с токсичными веществами. При достижении критического уровня (высокий или низкий) датчик отправляет активный сигнал в модуль. Triconex D03625 через контроллер Triconex 5000 останавливает подачу реагентов и включает систему нейтрализации. Функция самодиагностики модуля обнаруживает обрыв на одном из входов и сигнализирует оператору, но продолжает работать через два других канала, не останавливая процесс.
- Энергетика (система защиты котлов в ТЭЦ): В термоэлектростанции Triconex D03625 подключен к датчикам температуры и давления в котлах на угле. При превышении температуры на 50 °C выше нормы или давления на 15% модуль передает сигнал в контроллер Triconex 3008, который отключает подачу угля и открывает вентили для охлаждения. Широкий температурный диапазон Triconex D03625 (-40 °C до +70 °C) позволяет использовать его в условиях перепадов температуры в шкафу управления.
- Атомная энергетика (контроль системы охлаждения реактора): В атомной электростанции Triconex D03625 контролирует состояние 16 датчиков давления в системе охлаждения реактора. При падении давления ниже критического значения модуль через контроллер Triconex 5000 активирует резервную систему охлаждения. Соответствие SIL 3 гарантирует, что модуль будет работать без сбоев в критических ситуациях, предотвращая перегрев реактора.
5. Сравнение с конкурентами
Сравним Triconex D03625 с аналогичным модулем безопасности Allen-Bradley GuardLogix 1756-IB16I (модель из серии SIL 2):
| Параметр | Triconex D03625 | Allen-Bradley GuardLogix 1756-IB16I |
|---|---|---|
| Производитель | Triconex (Schneider Electric) | Rockwell Automation |
| Архитектура | Триплексная (3 канала, 2oo3) | Дуплексная (2 канала, 1oo2) |
| Уровень SIL | SIL 3 (IEC 61508/IEC 61511) | SIL 2 (IEC 61508/IEC 61511) |
| Количество входов | 16 | 16 |
| Изоляция входов | 500 В АС (по каналу) | 250 В АС (по группе 8 каналов) |
| Температурный диапазон | -40 °C до +70 °C | 0 °C до +60 °C |
| Совместимость с контроллерами | Только контроллеры Triconex (3008/4100/5000) | Только контроллеры Allen-Bradley GuardLogix |
| Функции самодиагностики | Мониторинг триплексных каналов, проверка логики голосования | Мониторинг duplexных каналов, детекция обрыва/замыкания |
| Сертификации ATEX | Zone 1/2 (газы/пыль) | Zone 2 (только газы) |
| Вес | 450 г | 520 г |
Из сравнения видно, что Triconex D03625 имеет преимущество в уровне безопасности (SIL 3 против SIL 2), архитектуре (триплексная против дуплексной), изоляции входов (500 В АС по каналу против 250 В АС по группе) и температурном диапазоне (-40 °C до +70 °C против 0 °C до +60 °C). Также Triconex D03625 сертифицирован для более опасных зон (ATEX Zone 1), в то время как Allen-Bradley модуль ограничен Zone 2. Несмотря на то, что оба модуля имеют 16 входов, Triconex D03625 является предпочтительным для систем с максимальными требованиями к надежности (атомные электростанции, крупные нефтяные рефайнеры), где отказ модуля может привести к катастрофическим последствиям.
6. Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Выбирайте Triconex D03625 ([Ссылка на Triconex D03625]) если вам нужен модуль для систем безопасности SIL 3 (например, на нефтяных рефайнерах, атомных электростанциях или химических заводах с токсичными веществами). Триплексная архитектура и соответствие стандартам SIL 3 гарантируют максимальную надежность и устранение юридических рисков.
- Для эксплуатации в экстремальных температурах (-40 °C до +70 °C) — например, на северных нефтяных месторождениях или в металлургических печах — Triconex D03625 с широким температурным диапазоном станет оптимальным выбором. Модули с более узким диапазоном не выдержат этих условий и быстро выйдут из строя.
- При использовании контроллеров Triconex (3008/4100/5000) Triconex D03625 обеспечит идеальную совместимость — нет необходимости в дополнительных адаптерах или шлюзах, что сокращает время внедрения и риск сбоев при интеграции.
- Для систем с требованиями к полной изоляции входов (например, на платформах с высокой влажностью и коррозией) Triconex D03625 с изоляцией 500 В АС по каналу защитит модуль от повреждения при коротком замыкании
