Общая информация о продукте TRICONEX DI2301 7400208-020

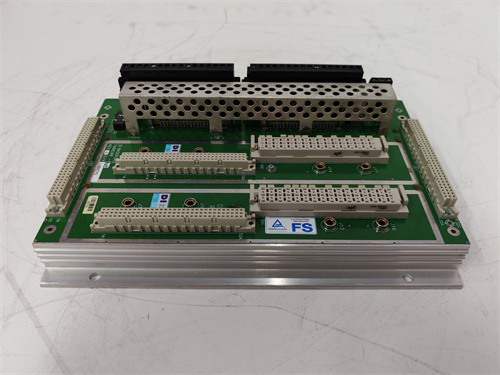

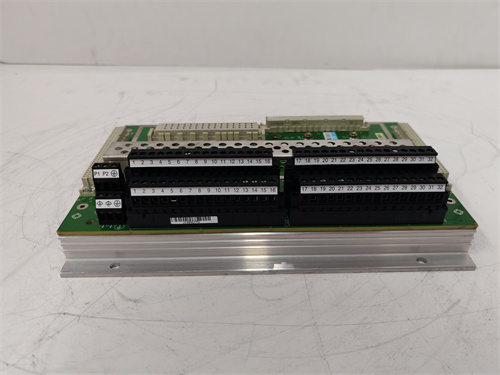

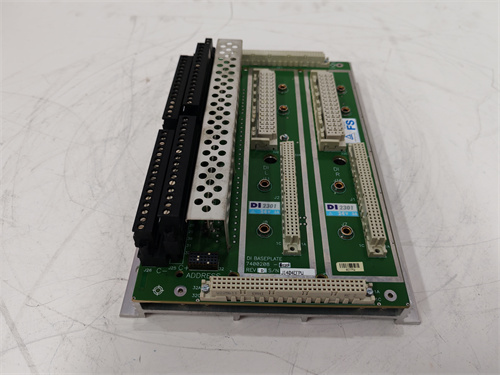

Первым делом необходимо отметить, что TRICONEX DI2301 7400208-020 — это оригинальный модуль цифровых входов (DI) для систем безопасности TRICONEX Tricon (например, Tricon 7000/9000), предназначенный для точного считывания дискретных сигналов от промышленных сенсоров (датчики положения клапанов, кнопки аварийного останова, огневые детекторы) в критических процессах (нефтегаз, химическая промышленность, атомная энергетика). Данный компонент критически важен для отраслей с требованиями к отказоустойчивости, так как он соответствует стандарту SIL 3 (IEC 61508), поддерживает триплексную архитектуру и полную интеграцию с экосистемой TRICONEX, предотвращая ложные срабатывания и аварийные остановки.
TRICONEX DI2301 7400208-020 активно интегрируется в системы TRICONEX Tricon, работая в паре с контроллерами TRICONEX 9561-810 и модулями питания TRICONEX 1600071-001. Детальное описание, техническая документация и условия поставки TRICONEX DI2301 7400208-020 доступны на официальной странице продукта: [ссылка на TRICONEX DI2301 7400208-020] (в дальнейшем замените эту надпись на фактическую ссылку). Благодаря сертификации по промышленным стандартам EN 61000-6-4 и IEC 61131-2, TRICONEX DI2301 7400208-020 становится предпочтительным выбором для модернизации старых модулей DI Tricon или комплектации новых систем безопасности.
Технические параметры TRICONEX DI2301 7400208-020
TRICONEX DI2301 7400208-020 имеет технические характеристики, оптимизированные для надежности и безопасности:
-
Параметры цифровых входов:
- Количество каналов: 16 независимых изолированных каналов (каждой канал изолирован от других и шасси, поддерживает триплексную проверку сигнала);
- Тип сигнала: DC-сигналы (нормально разомкнутые/замкнутые контакты, поддерживаются “нормально безопасные” конфигурации);
- Диапазон напряжения питания каналов: 24 В DC ±20% (стандартное индустриальное напряжение для сенсоров);
- Ток потребления на канал: ≤ 3 мА (при 24 В DC) — низкое энергопотребление, не перегружает сенсоры;
- Время отклика: ≤ 1 мс (время от получения сигнала от сенсора до передачи в контроллер) — быстрая реакция на аварийные события.
-
Защита и надежность:
- Архитектура: Поддержка триплексной системы Tricon — каждый канал передаёт сигнал в три независимые цепочки контроллера для сверки данных;
- Электрическая изоляция: Между каналами — ≥ 3 кВ AC (1 минута), между каналами и шасси — ≥ 4 кВ AC (1 минута);
- Устойчивость к электромагнитным помехам (EMC): Класс EN 61000-6-4 (иммунитет) и EN 61000-6-2 (эмиссия);
- Защитные функции:
- Детекция неисправностей каналов (обрыв кабеля, короткое замыкание, деградация контактов сенсора);
- Фильтрация помех: Встроенный цифровой фильтр с настройкой диапазона 0,1–10 мс — подавление импульсных помех от турбин/компрессоров;
- Защита от перепадов напряжения (до 60 В DC на входах);
- Защита от неправильной полярности (диоды-запираторы);
- SIL-классификация: SIL 3 (IEC 61508, IEC 61511);
- Время между отказами (MTBF): ≥ 12 000 000 часов (по данным TRICONEX).
-
Интеграция и конфигурация:
- Интерфейс с TRICONEX Tricon: Встроенная шина Tricon Backplane (скорость передачи 100 Мбит/с);
- Совместимое ПО: TRICONEX TriStation 1131 — для настройки фильтров, триплексной проверки и мониторинга состояния каналов;
- Поддерживаемые функции: Настраиваемая задержка включения/отключения (0–500 мс), онлайн-диагностика в реальном времени, режим “пассивного сбоя” (при отказе модуля все каналы переводятся в безопасное состояние).
-
Механические и эксплуатационные параметры:
- Габариты: 140 × 100 × 35 мм (ширина × высота × глубина);
- Вес: 约 420 г;
- Тип монтажа: Врезной в шасси TRICONEX Tricon (стандартный слот);
- Температурный диапазон:
- Рабочий диапазон: -40 °C до +70 °C — адаптирован к экстремальным условиям;
- Диапазон хранения: -55 °C до +85 °C;
- Требуемое питание: 5 В DC ±10%, 24 В DC ±15% (потребляемый ток ≤ 120 мА).
Преимущества и особенности TRICONEX DI2301 7400208-020
TRICONEX DI2301 7400208-020 сочетает в себе уникальные преимущества, которые отличают его от аналогичных модулей DI:
- Триплексная архитектура для SIL 3: Поддержка триплексной проверки сигнала гарантирует, что TRICONEX DI2301 7400208-020 не передаёт ложные данные. В атомной электростанции при считывании сигнала от аварийного стержня модуль отправляет данные в три цепочки контроллера — только при совпадении всех трёх сигналов команда обрабатывается, предотвращая ложное аварийное закрытие реактора.
- Высокая изоляция и抗помехная защита: Изоляция ≥ 3 кВ AC и фильтр помех делают TRICONEX DI2301 7400208-020 устойчивым к внешним воздействиям. В нефтегазовой установке, где работают мощные насосы, модуль продолжает стабильно считывать сигналы от датчиков положения клапанов, не подвергаясь искажениям, что гарантирует безопасность трубопроводов.
- Полная интеграция с TRICONEX Tricon: TRICONEX DI2301 7400208-020 автоматически синхронизируется с контроллером TRICONEX 9561-810 при запуске, конфигурация через TriStation 1131 занимает не более 15 минут. Инженеры могут быстро настроить триплексную проверку для каждого канала и запустить тест сигнала, не требуя внешнего оборудования.
- Устойчивость к экстремальным условиям: Работоспособность в диапазоне -40/+70 °C делает TRICONEX DI2301 7400208-020 подходящим для северных нефтяных площадей (температура -35 °C) или химических заводов (температура +65 °C) — модуль не теряет производительность и продолжает считывать сигналы без сбоев.
Примеры применения TRICONEX DI2301 7400208-020
TRICONEX DI2301 7400208-020 находит широкое применение в системах TRICONEX Tricon:
- Атомная электростанция (система охлаждения реактора): В АЭС TRICONEX DI2301 7400208-020 считывает сигналы от 12 датчиков положения аварийных стержней и 4 кнопок аварийного останова. При неисправном положении стержня модуль передаёт сигнал в контроллер за 0,8 мс, который останавливает соответствующий узел после триплексной проверки, предотвращая перегрев реактора.
- Нефтегазовая установка (нефтеперерабатывающий завод): В заводе TRICONEX DI2301 7400208-020 использует 10 каналов для считывания сигналов от датчиков положения шлюзовых клапанов и 6 каналов — от огневых детекторов. При срабатывании огневого детектора модуль мгновенно передает сигнал аварии, контроллер запускает систему пожаротушения после подтверждения сигнала, предотвращая распространение пожара.
- Химическая промышленность (производство ядовитых химикатов): В реакторном зале TRICONEX DI2301 7400208-020 считывает сигналы от 16 датчиков открытия люков безопасности. При несанкционированном открытии люка модуль отправляет команду на остановку реактора, предотвращая выброс токсичных газов.
Сравнение с конкурентами
TRICONEX DI2301 7400208-020 выгодно отличается от аналогичных модулей DI для систем безопасности от ведущих конкурентов (HIMA, Siemens):
| Параметр сравнения | TRICONEX DI2301 7400208-020 | Аналог HIMA (HIMA HI 8031) | Аналог Siemens (Siemens 7SA80) |
|---|---|---|---|
| Количество каналов | 16 (изолированные, триплекс) | 8 (изолированные, дуплекс) | 8 (не изолированные, одинарный) |
| SIL сертификация | SIL 3 | SIL 3 | SIL 2 |
| Время отклика | ≤ 1 мс | ≤ 2 мс | ≤ 2 мс |
| Максимальное напряжение защиты | до 60 В DC | до 30 В DC | до 30 В DC |
| Совместимость | TRICONEX Tricon | HIMA HIMatrix | Siemens Siprotec |
Рекомендации по выбору и предостережения
Рекомендации по выбору
- Проверьте совместимость с TRICONEX Tricon: Прежде чем приобрести TRICONEX DI2301 7400208-020, убедитесь, что он поддерживается вашей версией Tricon (≥ v11.0) и контроллером TRICONEX 9561-810. Информация о совместимости доступна в документации на [ссылка на TRICONEX DI2301 7400208-020] или через техническую поддержку TRICONEX.
- Оцените требования к SIL и отказоустойчивости: Если ваша система требует SIL 3 и триплексной защиты (например, атомные электростанции), TRICONEX DI2301 7400208-020 — оптимальный выбор; для SIL 2 систем можно рассмотреть модули с дуплексной архитектурой.
- Приобретайте оригинал: Купайте только у авторизованных дилеров TRICONEX — подделки имеют низкий MTBF (< 5 млн часов), не поддерживают триплексную проверку и могут привести к авариям.
Предостережения
- Не используйте с несовместимыми системами: TRICONEX DI2301 7400208-020 разработан для TRICONEX Tricon — использование с HIMA HIMatrix или Siemens Siprotec приведет к несовместимости и невозможности триплексной проверки.
- Настройте фильтры под тип сенсора: Для динамических сенсоров (кнопки аварийного останова) используйте фильтр ≤ 1 мс; для статических сенсоров (датчики положения клапанов) — 10 мс, чтобы избежать ложных срабатываний.
- Осуществляйте монтаж при отключенном питании: Отключите питание шасси Tricon перед установкой — это предотвращает электроудар и повреждение триплексных цепей.
- Регулярно проверяйте триплексную работу: Каждый месяц проверяйте согласованность сигналов в трёх цепочках через TriStation 1131 — расхождения могут свидетельствовать о деградации канала.
